Koekytkentälevy 400 vai mini 170 – kuinka monta pistettä?

170, 400 vai 830? Kysymys näyttää pieneltä, mutta väärä valinta huomataan viidessä minuutissa: kehitysalusta peittää puolet levystä, virtakiskot loppuvat kesken ja kytkentä puretaan uudelleen. Breadboard on suomeksi koekytkentälevy – tai koekytkentäalusta, jos pidät toisesta yleisestä termistä. Nimi periytyy 1900-luvun alun radioharrastajilta, jotka naulasivat komponentteja kirjaimellisesti leipälaudalle. Nykyään kyse on juotosvapaasta muovilevystä, jonka sisällä on jousikontaktit 2,54 mm:n rasterissa.

Verkkokaupassa levyt erotellaan lähes aina pistemäärällä: 170, 400 ja 830. Tämä ostosopas vastaa yhteen kysymykseen: kuinka monta pistettä sinä oikeasti tarvitset? Jos et ole vielä kytkenyt mitään levylle, lue ensin aloittelijan kytkentäopas; tässä jutussa keskitytään pelkkään valintaan – siihen, mikä levy kannattaa laittaa kärryyn ja miksi.

Sisällysluettelo

1. Mitä pistemäärä oikeasti tarkoittaa
2. Mikä mahtuu 400 pisteen levylle
3. Puolikas vai mini-koekytkentälevy
4. Virtakiskot ja mihin niitä tarvitaan
5. Miksi väri kannattaa valita harkiten
6. Mihin koekytkentälevy ei sovi
7. Mitä kärryyn – kolme kokoonpanoa
8. Yhteenveto: kuinka monta pistettä tarvitset

Mitä pistemäärä oikeasti tarkoittaa

Paketissa luvattu pistemäärä on levyn reikien kokonaismäärä, ei se määrä, johon saat komponentteja. Laskutoimitus kannattaa käydä kerran läpi, koska se muuttaa ostopäätöstä.

Mini eli SYB-170: 17 saraketta × 5 reikää × 2 (keskiuran molemmin puolin) = 170 pistettä. Kaikki 170 pistettä ovat komponenttipisteitä, koska virtakiskoja ei ole lainkaan.

Puolikas eli 400 pistettä: 30 saraketta × 5 × 2 = 300 komponenttipistettä, ja lisäksi neljä virtakiskoa × 25 reikää = 100 pistettä. Yhteensä 400. Tärkeä havainto: vain 300 pistettä 400:sta ottaa vastaan komponentteja, eli neljäsosa mainostetusta luvusta on virranjakelua.

Täysikokoinen 830: 63 × 5 × 2 = 630 komponenttipistettä ja 4 × 50 = 200 kiskopistettä. Tämä on mukana vain vertailukohtana – täysikokoista levyä ei ole Protocachen valikoimassa. Kaksi lukittua 400-levyä antaa noin 600 komponenttipistettä eli lähes saman, mutta neljä erillistä kiskoparia kahden sijaan – ja voit erottaa levyt taas toisistaan.

*vertailukohta – ei valikoimassa.

Kaikkia pisteitä ei koskaan käytetä

Todellinen käyttöaste on noin 50–60 % nimellisestä. DIP-kotelo tai kehitysalusta syö kokonaan ne rivit, joiden päällä se istuu; hyppylankojen reititys vie rivejä; ja osan väleistä jätät tarkoituksella tyhjiksi, jotta mittapäät ja pinsetit mahtuvat väliin. Käytännössä 400-pisteinen levy antaa noin 150–200 aidosti hyödyllistä pistettä ja mini noin 90–110.

Yksinkertainen budjetointisääntö: laske yksi piste jokaista komponentin jalkaa ja yksi jokaista hyppylangan päätä kohti, ja kaksinkertaista tulos. Esimerkki klassisesta 555-vilkusta: DIP-8-piiri 8, kaksi vastusta 4, kaksi kondensaattoria 4, LED 2 ja noin kahdeksan hyppylankaa 16 – yhteensä noin 34 jalkaa, eli budjetoi noin 70 pistettä. Se mahtuu miniin ja on väljästi 400-levyllä.

Mikä mahtuu 400 pisteen koekytkentälevylle

Keskiura on 7,62 mm (0,3 tuumaa) eli tasan kolme rasteriväliä leveä. Juuri siksi kapeat DIP-piirit asettuvat sen yli.

• DIP-8 (NE555, LM358, ATtiny85) vie 4 saraketta
• DIP-14 (74HC00, LM324) 7 saraketta
• DIP-16 (74HC595, ULN2003, CD4017) 8 saraketta
• Kapea DIP-28 (paljas ATmega328P) 14 saraketta
• Leveä DIP-40 (600 mil) 20 saraketta – ja 15,24 mm leveänä se ulottuu virtakiskojen päälle

Käytännössä 400-pisteiselle levylle mahtuu kolme DIP-16-piiriä johdotustilan kanssa, kaksi DIP-16-piiriä ja passiivikomponentit tai yksi paljas ATmega328P tukikomponenteilla. Miniin mahtuu yksi DIP-16 ja tuskin muuta – tai yksi DIP-8 ja mukava kourallinen passiivikomponentteja. Nämä ovat esimerkkejä siitä, mikä levylle sopii; itse komponentit hankitaan muualta.

Kehitysalustat: leveys ratkaisee

ATmega328P Nano -ohjain on noin 45 × 18 mm ja siinä on 15 nastaa per puoli, eli se peittää 15 saraketta 30:stä – tasan puolet 400-levystä. 18 mm:n leveys jättää 2–3 vapaata reikää joka nastalle, mikä on hyvä. 170-pisteiseen miniin Nano mahtuu fyysisesti kahden sarakkeen liikkumavaralla – eli se mahtuu, mutta mikään muu ei enää mahdu. Rehellinen tuomio: mini + Nano on kiinnitysalusta, ei prototyyppipinta.

Raspberry Pi Pico (21 × 51 mm, 20 nastaa per puoli) peittää 20 saraketta ja jättää noin kaksi vapaata reikää nastaa kohden – toimiva mutta tiukka.

Tärkein käytännön ostotieto koskee leveitä devkittejä. ESP32-C6-DevKitC-1 ja muut DevKitC-luokan alustat ovat 25,4 mm (1,0 tuumaa) leveitä. Se on kymmenen rasteriväliä, joista keskiura ottaa kolme, joten kortti peittää noin 3,5 rasterivälin verran reikiä kummallakin puolella – parhaimmillaan yksi käytettävä reikä per nasta, usein ei yhtään. Kolme toimivaa ratkaisua: (1) lukitse kaksi 400-levyä rinnakkain ja aseta devkit saumaan niin, että molemmat nastarivit osuvat komponenttirivistöön, (2) jätä devkit kokonaan pois levyltä ja vedä 10 cm:n uros-naaras-Dupont-hyppylangoilla yhteydet sen naarasriviltä levylle, tai (3) hyväksy yksi reikä per nasta.

Anturimoduulit kuten MPU-6050-kiihtyvyysanturi ja gyroskooppimoduuli ovat yksirivisiä 4–8 nastan kortteja, jotka syövät 4–8 saraketta. Ne eivät ylitä keskiuraa vaan istuvat toisella puolella – varmista vain, etteivät kortin toisen laidan nastat osu riveille, joita käytät muuhun.

Puolikas vai mini-koekytkentälevy

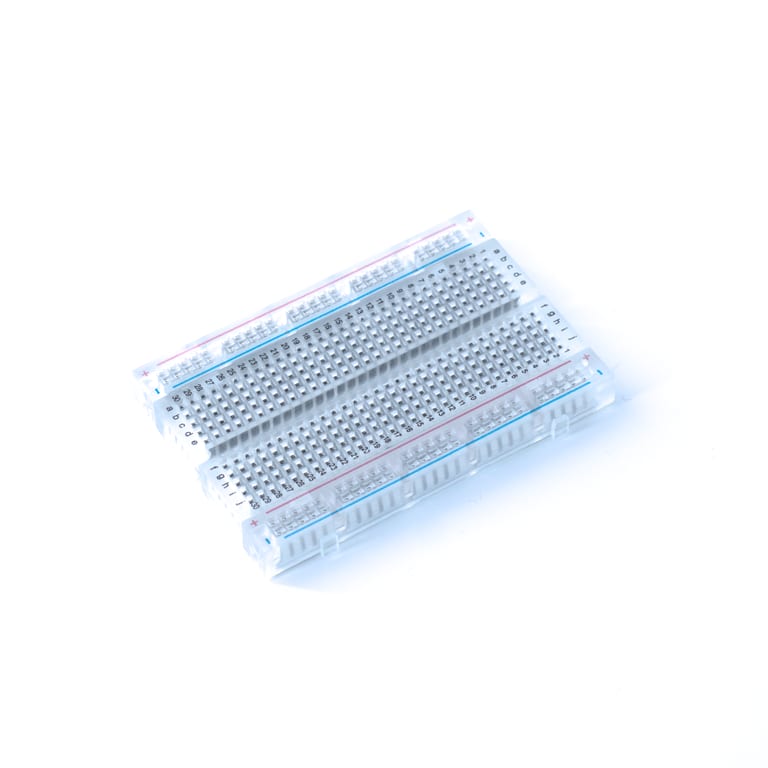

Valitse 400 pisteen kirkas koekytkentälevy oletukseksi, kun:

• Opettelet: käytännössä jokainen julkaistu Arduino- tai Pico-ohje on piirretty puolikkaalle levylle virtakiskoineen. Minissä joudut johtamaan sijoittelun itse uudelleen.
• Jokin kehitysalusta istuu levyllä.
• Tarvitset kaksi jännitealuetta (5 V ja 3,3 V) eli kaksi kiskoparia.
• Haluat ohituskondensaattorin suoraan kiskojen väliin kuorman lähelle.
• Lisäät ja poistat osia iteratiivisesti ja haluat väljyyttä.
• Kirkkaan version bonus: näet sisäiset jousikontaktit, mikä auttaa huomaamaan levinneen tai hapettuneen kontaktin – ja levy hajottaa LEDin valon kauniisti.

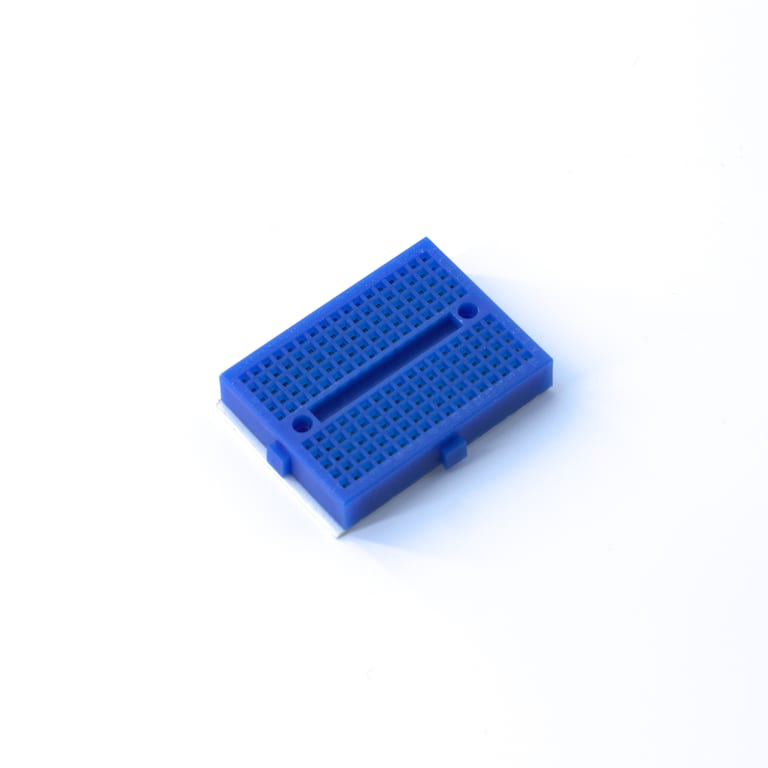

Valitse mini-koekytkentälevy (SYB-170), kun:

• Kytkentä on yksi anturi ja muutama komponentti: I2C-moduuli ylösvetovastuksilla, transistori ja kantavastus, jännitteenjakaja, värinänpoiston RC-piiri tai LEDin testipenkki.
• Kytkennän on lähdettävä pöydältä: tarrapohja kiinnittää sen kotelon sisään, robotin runkoon tai 3D-tulostettuun levyyn. Lopetat toimivien alipiirien purkamisen.
• Haluat yhden levyn per alipiiri pysyvästi.
• Työkalulaukku, kenttävianetsintä tai matkustaminen.
• Opetat yhtä asiaa ryhmälle – jokaiselle voi antaa oman levyn.
• 83 mm:n levy ei yksinkertaisesti mahdu käytettävissä olevaan tilaan.

Milloin mini ei riitä? Koska kiskoja ei ole, jokainen uusi V+:n tai maan kuluttaja vaatii kokonaisen viiden reiän rivin tilapäisenä solmupisteenä – ja tuleva syöttöjohto ottaa yhden noista viidestä, jolloin jäljelle jää neljä. Kun kaksi riviä uhrataan virransyöttöön, käytettäväksi jää noin 15 saraketta. Jos yli neljä asiaa tarvitsee virtaa, kytkentä kuuluu 400-levylle.

Paras yhdistelmä: yksi 400-levy elävänä työpöytälevynä ja kaksi tai kolme minilevyä pitämässä valmiita alipiirejä, yhdistettynä 10 cm:n uros-uros-Dupont-hyppylangoilla.

Hintaero on pieni, työaikaero ei

Puolikas levy kustantaa noin 4,90 € ja mini 1,90 €. Kolmen euron ero ei ole valinnan peruste – yksi turhaan purettu ja uudelleen kytketty piiri kuluttaa enemmän aikaa kuin kaksi levyä maksaa. Siksi järkevin ostos aloittelijalle on yksi 400-levy ja pari minilevyä, ei jompikumpi.

Virtakiskot ja mihin niitä tarvitaan

Virtakiskot ovat levyn reunoja pitkin kulkevat pitkät rivistöt, merkittyinä punaisella +-viivalla ja sinisellä tai mustalla −-viivalla. 400-levyllä niitä on neljä eli kaksi paria, kussakin 25 reikää. Niillä on neljä tehtävää:

• Yksi virransyöttöpiste: otat V+:n ja maan mistä tahansa kohdasta levyä. Ilman kiskoja jokainen syöttöliitos on ketjutus, ja yksi huono kontakti pudottaa jännitteen kaikilta sen jälkeen tulevilta.
• Kaksi jännitealuetta samalla levyllä: ylempi pari 5 V ja maa, alempi 3,3 V ja maa. Merkitse kiskot maalarinteipillä – levyssä ei lue mitään siitä, kumpi on kumpi, ja niiden sekoittaminen on yleisin tapa tappaa 3,3 voltin anturi.
• Ohituskondensaattorit: 100 µF elektrolyytti ja 100 nF keraaminen suoraan V+:n ja maan väliin kuorman lähelle. Koekytkentälevyn syöttöjohdotus on induktiivinen, joten suodatus on täällä tärkeämpää kuin piirilevyllä, ei vähemmän tärkeää.
• Kiinteä maareferenssi oskilloskoopin ja yleismittarin hauenleuoille.

Sudenkuoppa, joka kannattaa tietää ennen ostoa: monilla täysikokoisilla 830-levyillä kiskot on katkaistu sähköisesti levyn keskeltä – katkos näkyy painetussa viivassa – ja ne pitää yhdistää hyppylangalla. Puolikkaan 400-levyn kiskot ovat yleensä yhtenäisiä. Tarkista siis painettu viiva, ja jos kytkentä oireilee, piippaa kiskot yleismittarilla ennen kuin epäilet omaa suunnitteluasi. Tähän kuluu helposti tunteja.

Kahden 400-levyn lukitseminen yhteen antaa neljä itsenäistä kiskoparia, mikä on todellinen etu yhteen 830-levyyn verrattuna. Ja sanotaan se suoraan: minilevyissä ei ole virtakiskoja lainkaan. Se on kokojen määrittelevä ero, ei alaviite.

Miksi väri kannattaa valita harkiten

Mini-koekytkentälevyjä on valikoimassa seitsemää väriä: musta, sininen, vihreä, oranssi, punainen, läpikuultava ja valkoinen. Ajattele väriä työpöydän hallintavälineenä, ei koristeena: kun pöydällä on useita kytkentöjä, väri on hakemistosi.

Kiinnitä väri toimintoon ja pidä siitä kiinni: punainen on virransyöttö ja regulaattori, sininen I2C-anturit, vihreä moottoriohjaimen logiikkapuoli, oranssi toimilaitteet ja releet, musta huomaamaton valmiin kotelon sisällä, valkoinen maksimikontrasti valokuvaukseen ja dokumentointiin, läpikuultava diagnostiikkaan (näet jousikontaktit) ja optiikkatesteihin.

Konkreettinen virhe, jonka tämä estää: tartut väärään 5 voltin levyyn ja hyppylankoitat sen 3,3 voltin kytkentään. Kun 3,3 voltin osa on aina sininen levy, epäröit ennen kytkemistä. Kuvaa levy, niin tiedät kuukauden päästäkin, mistä projektista on kyse. Ole silti rehellinen itsellesi: muovin värillä ei ole mitään sähköistä vaikutusta – kaikkien seitsemän sisällä on identtiset SYB-170-jousikontaktit. Valitse työnkulun, ei suorituskyvyn perusteella.

Mihin koekytkentälevy ei sovi

Tyypilliset kontaktiarvot: kontaktiresistanssi noin 10–50 mΩ uutena, useita satoja milliohmeja kuluneena, levinneenä tai hapettuneena. Yksi signaalitie voi kulkea 4–6 erillisen kontaktin sekä hyppylankojen puristusliitosten läpi. Virtakestoisuus on noin 1 A kontaktia kohti. Levylle sopii jäykkä johdin, jonka halkaisija on noin 0,4–0,8 mm (AWG 26–22); säikeinen johto rispaantuu ja levittää kontaktin pysyvästi.

1. Suuret virrat – raja on noin 1 A

Kontaktien ja hyppylankojen resistanssi on sarjassa kuormasi kanssa. Kolme ampeeria muutaman 50 mΩ:n kontaktin ja 30 cm:n ohuen langan läpi tarkoittaa satoja millivoltteja hukkaa ja paikallista kuumenemista, joka pehmentää jousen karkaisun. Oireet: mikrokontrolleri nollautuu moottorin käynnistyessä, hakkuriteholähde ”toimii kuormittamattomana”, levy lämpenee, muovi sulaa reiän ympärillä.

Kun L298N-duaali-H-siltaohjain pyörittää 775 DC-moottoria 12–24 V, moottori vetää useita ampeereja ja jumitilanteessa huomattavasti enemmän. Logiikkanastat levylle: hyvä. Moottorin syöttö ja lähdöt: vain juotettuna tai ruuviliittimillä, ei koskaan koekytkentälevyn kontaktien läpi. Sama pätee LM2596 step-down-jännitemuuntimeen 2–3 ampeerilla ja NEMA17/NEMA23-askelmoottorien syöttöön: käytä niiden omia liittimiä tehotielle ja vie levylle vain enable-, takaisinkytkentä- ja mittaussignaalit. Nyrkkisääntö: pysy alle 500 mA:ssa mukavuuden vuoksi, pidä 1 A absoluuttisena kattona ja jätä tehotiet kokonaan pois levyltä.

2. RF ja nopea logiikka

Vierekkäiset rivit muodostavat pieniä kondensaattoreita, tyypillisesti noin 2–5 pF rivien välillä, ja rivin sekä hyppylangan induktanssi on karkeasti 10–20 nH senttimetriä kohti. Käytännön katto: analogia yli 10–20 MHz muuttuu epäluotettavaksi, nopeiden logiikkareunojen värähtely ja ylitykset kasvavat, ja yli 20 MHz kristallioskillaattorit ovat epävakaita. Älä koskaan rakenna levylle 2,4 GHz etupäätä, USB high speediä, videota, D-luokan lähtösolmua tai antennisovitusta.

Tärkeä tarkennus, ettei tämä kuulostaisi pelottelulta: moduuli, jonka sisään radiotaajuus on suljettu – kuten ESP32-C6-DevKitC-1 suojatulla moduulillaan ja integroidulla antennillaan – toimii koekytkentälevyllä täydellisesti, koska kontaktien yli kulkee vain tasavirta ja hidas GPIO. Sääntö koskee omia korkeataajuisia signaalejasi, ei sitä, onko projekti langaton.

3. Hienojakoinen pintaliitos

Koekytkentälevy tarjoaa täsmälleen yhden rasterin: 2,54 mm. Mikään muu ei mahdu, koskaan. 0603/0805/1206-passiivit, SOIC (1,27 mm), TSSOP (0,65 mm), QFN, BGA, 0,5 mm FPC ja JST-SH ovat yhteensopimattomia. Ratkaisu on breakout- eli sovitinlevy, joka muuntaa hienon rasterin 2,54 millimetriin – juuri siksi moduulikategoria on olemassa. Anturimoduulit kantavat SMD-siruja, joita on fyysisesti mahdotonta kytkeä suoraan levylle. Käytännön varoitus: monissa breakouteissa nastarivi tulee irrallisena pussissa, eli yksi juotostyö on silti edessä – juota rivi kerran ja moduuli on ikuisesti koekytkentäkelpoinen.

4. Kaikki, missä kontaktiresistanssi merkitsee

Mikrovolttitason tarkkuusanalogia – voima-anturit, venymäliuskat, termoelementit, vastuslämpöanturit – ei kuulu levylle. Kontaktiresistanssi vaeltaa lämpötilan ja mekaanisen viruman mukana, ja erimetallisten liitosten lämpöjännite on kymmeniä mikrovoltteja astetta kohti eli suurempi kuin signaali. Sama pätee virranmittaussuntteihin ja nelijohdinmittaukseen: koko idea on, ettei mittaustie kuljeta virtaa tuntemattoman resistanssin läpi – ja levyn kontakti on se tuntematon resistanssi. Korkeaimpedanssiset ja pienivuotoiset tulot (pH-anturit, valodiodien transimpedanssietuasteet, näytteenotto- ja pitopiirit, megaohmien RC-ajastimet) kärsivät pintavuodosta pölyisen ja juoksutejäämäisen muovin yli.

Mekaniikka on oma lukunsa: robotit, CNC-portaalit, dronet ja kaikki liikkuva kävelyttävät johtimet ulos kontakteista. Tarrapohjainen mini pitää levyn paikallaan mutta ei johtimia yhtään paremmin. Vianetsintäkuri: jos vika ei toistu, siirrä kytkentä ensin puhtaille riveille ennen kuin epäilet suunnitteluasi. Poista levy käytöstä heti, kun jokin rivi tuntuu löysältä – kulunut levy maksaa tunneissa enemmän kuin uusi euroissa. Pidä yksi vanha levy rääkkikäytössä ja yksi puhdas oikeaan vianetsintään.

Mitä kärryyn – kolme kokoonpanoa

• Aloittelija: yksi 400 pisteen kirkas koekytkentälevy ja 10 cm:n uros-uros-Dupont-hyppylangat. Tällä seuraat mitä tahansa julkaistua ohjetta ilman uudelleensuunnittelua.
• Laajentava: kaksi 400-levyä lukittuna yhteen. Neljä kiskoparia, tilaa leveälle devkitille sauman yli – ja voit erottaa levyt taas.
• Alipiirit ja liikkuvat rakennelmat: useita minilevyjä eri väreissä, väri kiinnitettynä toimintoon, tarrapohjalla kiinni koteloon tai runkoon.
• Moduulityö: lisää uros-naaras-hyppylankoja, ja jos virtalähde on pöydällä erillään, 30 cm:n uros-uros-langat.

Huomaa vielä yksi asia hyppylangoista: Dupont-langoissa on puristetut nastapäät, eivät jäykän täysjohtimen päät. Ne toimivat hyvin, mutta jokainen pää lisää yhden puristusliitoksen signaalitielle – pidä se mielessä, kun jahtaat katkeilevaa kontaktia.

Suositellut tuotteet

Kaikki tässä oppaassa mainitut koekytkentälevyt ja hyppylangat yhdessä paikassa – lisää suoraan kärryyn:

Yhteenveto: kuinka monta pistettä tarvitset

Lyhyt vastaus: 400 pistettä on oikea oletus, koska sen 300 komponenttipistettä ja neljä virtakiskoa vastaavat sitä muotoa, jossa lähes kaikki ohjeet on piirretty. Mini 170 ei ole pienempi versio samasta asiasta vaan eri työkalu: se on paikka, jossa valmis alipiiri saa asua pysyvästi tarrapohjan varassa. Jos epäröit, laske komponenttien jalat ja hyppylankojen päät yhteen ja kaksinkertaista – alle 100 pistettä mahtuu miniin, sen yli menevä kuuluu puolikkaalle.

Tutustu 400 pisteen koekytkentälevyyn ja poimi mukaan 10 cm:n uros-uros-hyppylangat – niillä kahdella pääset liikkeelle samana päivänä, kun paketti saapuu.

Kun levy on valittu, seuraava askel on itse kytkeminen. Rivien sisäinen kytkeytyminen, ruudukon lukeminen ja ensimmäiset kytkennät käydään läpi hyppylangan ja koekytkentälevyn aloittelijan kytkentäoppaassa.
