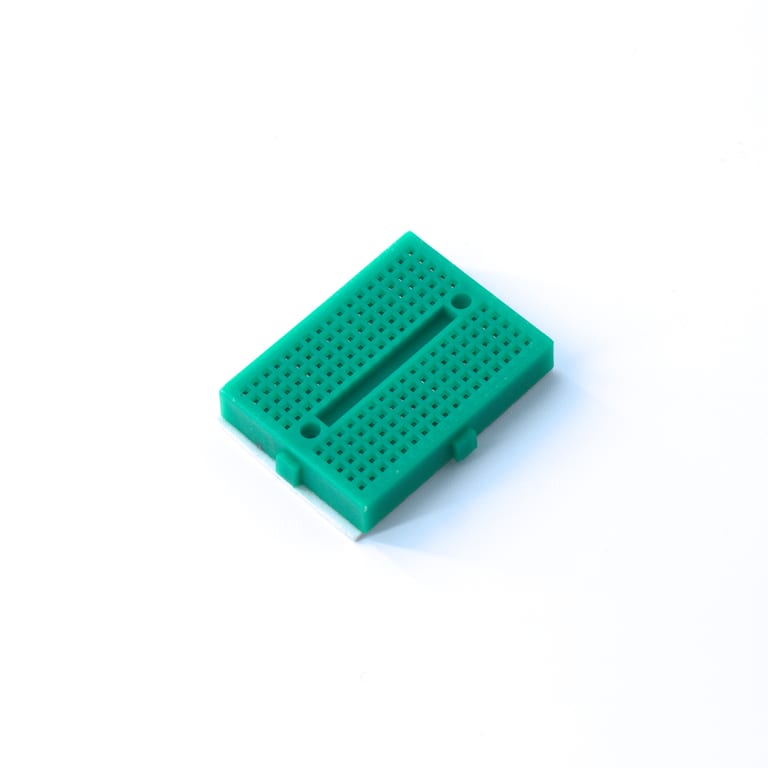

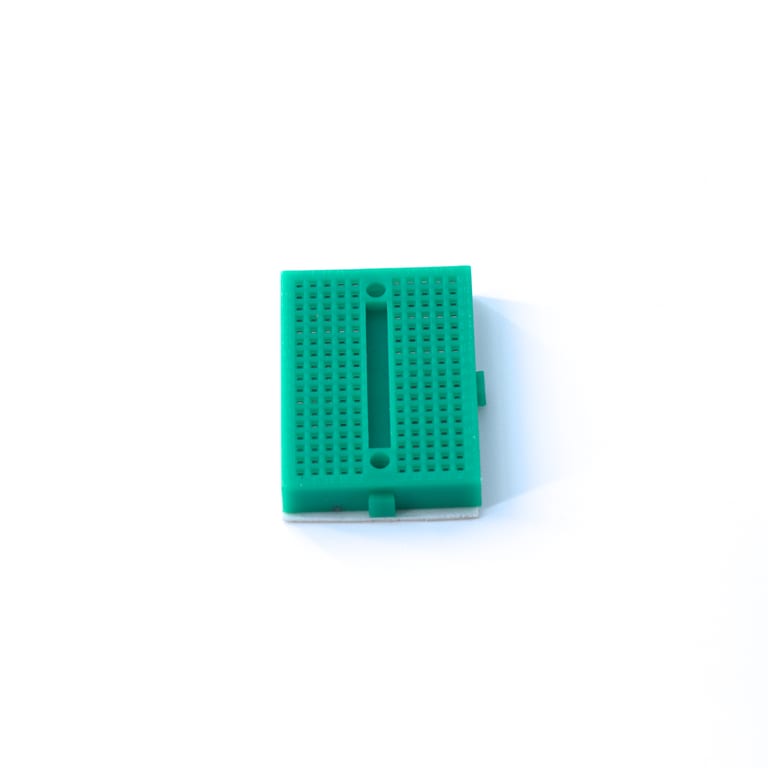

Mini-koekytkentälevy – vihreä

Mini-koekytkentälevy – vihreä on kompakti juotosvapaa prototyyppilevy, jossa on 170 kontaktipistettä. Se on ihanteellinen pienten elektroniikkakytkentöjen rakentamiseen, testaamiseen ja muokkaamiseen ilman juotoskolvia. Komponentit ja hyppylangat painetaan yksinkertaisesti nikkelöityihin jousikontakteihin, ja ne voidaan vetää irti ja käyttää uudelleen niin monta kertaa kuin haluat.

Levy käyttää vakiomallista SYB-170-layoutia: kaksi kenttää, joissa on 17 saraketta ja kussakin 5 keskenään yhdistettyä reikää (17 × 5 × 2), erotettuina keskikanavalla, joka sopii DIP-piireille ja pienille moduuleille. 2,54 mm:n (0,1″) ruudukko sopii DIP-piireille, piikkirimoille, vastuksille, LEDeille, kondensaattoreille, transistoreille, diodeille ja anturimoduuleille sekä hyppylangoille 20–29 AWG (n. 0,8 mm). Huomaa, että toisin kuin suuremmissa 400- tai 830-pisteisissä koekytkentälevyissä, minimallissa ei ole erillisiä käyttöjännite- ja maakiskoja — kaikki 34 viisireikäistä liuskaa ovat samanarvoisia.

• Kontaktipisteet: 170 (17 × 5 × 2)
• Rasteri: 2,54 mm / 0,1″ vakioruudukko
• Mitat: n. 47 × 35 × 8,5 mm
• Paino: n. 12 g
• Kotelo: läpikuultamaton vihreä ABS-muovi
• Kontaktit: fosforipronssi, nikkelöidyt jousikontaktit
• Kiinnitys: itseliimautuva kaksipuolinen teippi pohjassa sekä kaksi kiinnitysreikää
• Laajennettavuus: lohenpyrstömäiset kielekkeet ja lovet sivureunoissa

Itseliimautuvan pohjan ansiosta voit kiinnittää koekytkentälevyn suoraan robotin runkoon, kotelon seinämään tai Arduino Proto Shieldiin, mikä pitää piirin ja johdotuksen vakaana toistuvan testaamisen aikana. Lohenpyrstöreunojen avulla voit napsauttaa useita levyjä yhteen rinnakkain ja luoda suuremman prototyyppialueen, ja vihreä kotelo helpottaa eri piirilohkojen tai jännitealueiden erottamista toisistaan, kun käytät useita mini-koekytkentälevyjä samanaikaisesti.

Tyypillisiä käyttökohteita ovat nopeat piirikokeilut Arduino Nanon, Pro Minin, ESP8266:n, ESP32:n ja Raspberry Pi Picon kanssa, antureiden ja moduulien arviointi, signaalien haaroitus, tilapäinen johdotus vianetsinnän aikana, robotiikka- ja automaatioprojektit, kannettavat maker-sarjat sekä STEM-opetuksen ja laboratorioiden harjoitukset. Tarkoitettu matalajännitteiseen ja pienivirtaiseen harrastuselektroniikkaan — ei verkkojännitteelle tai suuritehoisille piireille. Täysin uudelleenkäytettävä ja RoHS-yhteensopiva.
