Punainen mini-koekytkentälevy: 170 kontaktipistettä, 2,54 mm rasteri. Juotosvapaa prototypointi Arduinolle, ESP32:lle ja Raspberry Pi:lle, tarrapohjalla.
1,90 €
Varastossa

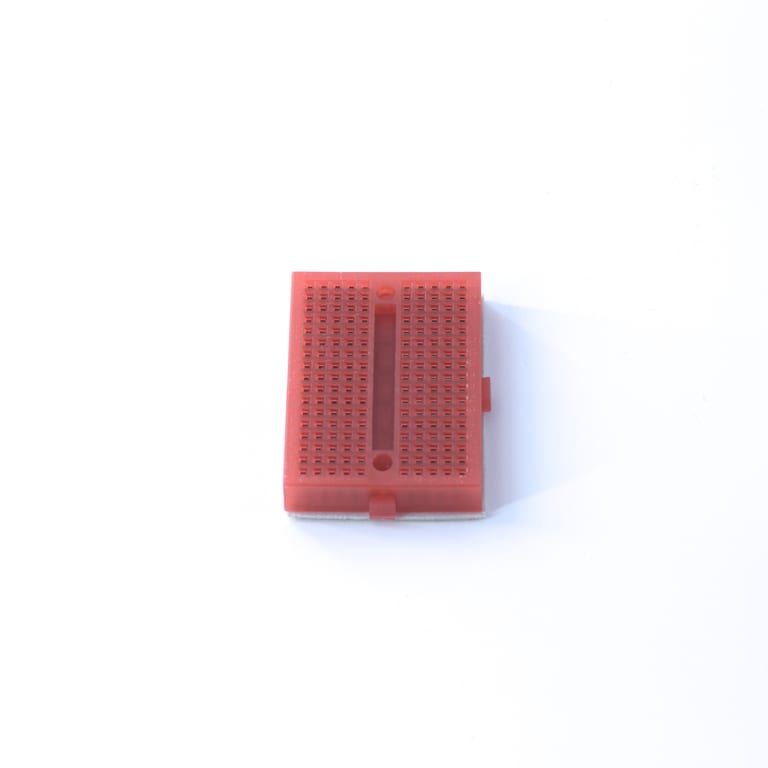

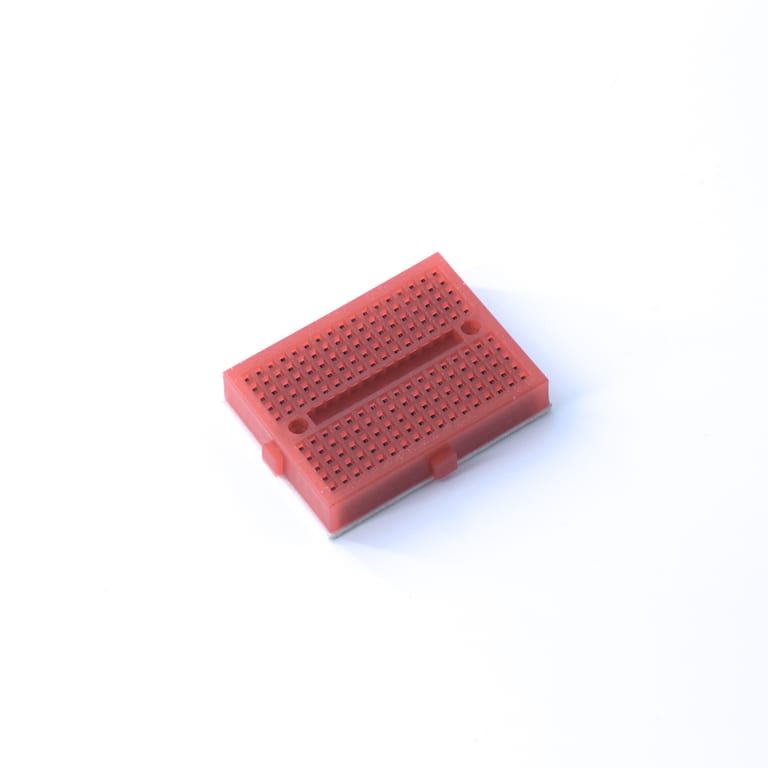

Mini-koekytkentälevy – punainen on kompakti, 170 kontaktipisteen juotosvapaa prototypointilevy (teollisuustyyppi SYB-170) punaisesta ABS-muovista. Sen avulla rakennat ja testaat pieniä kytkentöjä nopeasti ja uudelleenkäytettävästi ilman juotoskolvia — työnnä vain komponenttien jalat ja hyppylangat nikkelöityihin jousikontakteihin ja vedä ne ulos, kun suunnitelma muuttuu.
Levyn mitat ovat noin 47 × 35 × 8,5 mm ja paino noin 13 g, joten se mahtuu pieneen koteloon, robotin runkoon tai suoraan mikrokontrollerikortin viereen. 170 kontaktia on järjestetty 17 sarakkeeseen, joissa kussakin on 10 reikää vakiomitoituksella 2,54 mm (0,1″). Keskellä kulkeva kanava jakaa reiät kahteen viiden reiän solmuryhmään ja on mitoitettu DIP-koteloisille integroiduille piireille. Kanavan kummassakin päässä on ruuvinreikä.
Levylle sopivat tavanomaiset läpiladottavat komponentit: vastukset, kondensaattorit, transistorit, diodit, LEDit, DIP-piirit, anturit ja piikkirimalliset moduulit. Se on siksi ihanteellinen prototypointiin Arduino Unon, Nanon ja Pro Minin, ESP8266:n ja ESP32:n, Raspberry Pi:n ja Pi Picon, micro:bitin ja vastaavien korttien kanssa, antureiden liitäntään robotiikkaprojekteissa sekä STEM- ja elektroniikkaopetukseen.
Koska lohenpyrstöliitokset ja värivaihtoehdot ovat yhteensopivia koko mallistossa, voit yhdistää useita levyjä ja koodata eri kytkennän osia väreillä — esimerkiksi punainen tehoasteelle. Huomaa, että tässä minikoossa ei ole erillisiä + / – jakelukiskoja, joten käyttöjännite johdetaan valitun rivin kautta tai hyppylangoilla. Tarkoitettu vain pienjännitteiseen ja pienivirtaiseen DC-harrasteelektroniikkaan, ei verkkojännitteelle eikä suurivirtaisille kuormille.
Toimitetaan 1 × punainen mini-koekytkentälevy. Hyppylangat ja komponentit eivät sisälly toimitukseen.
| Paino | 0,013 kg (kilogramma) |
|---|---|
| Mitat | Ei saatavilla/-tietoa |
