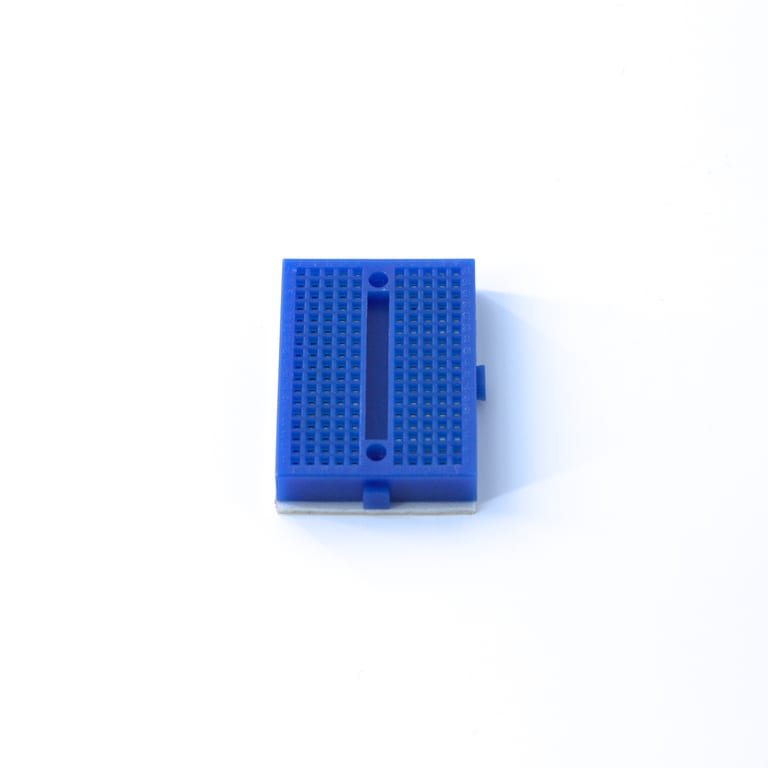

Mini-koekytkentälevy – sininen

Mini-koekytkentälevy – sininen on kompakti 170 kytkentäpisteen prototyyppialusta piirien rakentamiseen ja testaamiseen ilman juottamista. Rakenne 17 saraketta × 5 reikää × 2 kenttää käyttää vakiorasteria 2,54 mm (0,1″), joten vastukset, kondensaattorit, LEDit, transistorit, diodit, DIP-piirit, anturit, pienet breakout-levyt ja Dupont-hyppylangat sopivat suoraan paikoilleen. Pitkittäinen keskikanava antaa DIP-piirien asettua keskelle niin, että kumpikin jalkarivi osuu omaan erilliseen kontaktikenttäänsä, ja hienot muotoillut rivi- ja sarakemerkinnät auttavat pitämään komponenttien sijoittelun hallinnassa.

Mitoiltaan noin 47 × 35 × 8,5 mm ja painoltaan noin 12 g levy mahtuu paikkoihin, joihin täysikokoinen 400 tai 830 pisteen koekytkentälevy ei yksinkertaisesti sovi — pienten koteloiden sisään, robotin runkoon tai Arduino-protoshieldin prototyyppialueelle. Alapinnalla valmiina oleva kaksipuolinen vaahtoteippi suojakalvolla mahdollistaa ruuvittoman kiinnityksen lähes mihin tahansa tasaiseen pintaan, mikä pitää johdotuksen siistinä ja estää levyn liikkumisen komponentteja painettaessa. Reunojen lukittuvat liitoskielekkeet antavat napsauttaa useita minilevyjä yhteen rinnakkain työskentelyalueen kasvattamiseksi, ja kaksi ruuvinreikää keskikanavassa mahdollistavat kiinnityksen.

• Kytkentäpisteet: 170 (17 × 5 × 2), jokainen viiden reiän ryhmä sisäisesti yhdistetty
• Rasteri: 2,54 mm (0,1″), reiän halkaisija noin 1 mm
• Mitat: noin 47 × 35 × 8,5 mm, paino noin 12 g
• Runko: sininen ABS-muovi jousimetallisilla kontaktiliuskoilla
• Johdinyhteensopivuus: 22–29 AWG yksisäikeinen johto ja tavalliset hyppylangat
• Kiinnitys: itseliimautuva vaahtotausta sekä lukittuvat sivukielekkeet

Huomaa, että miniformaatissa ei ole erillisiä käyttöjännite- ja maakiskoja — syöttölinjat jaetaan sen sijaan hyppylangoilla, mikä pitää levyn koon mahdollisimman pienenä. Levy on täysin uudelleenkäytettävä: komponentteja ja hyppylankoja voi asettaa paikoilleen ja irrottaa kerta toisensa jälkeen, mikä tekee siitä ideaalisen nopeaan iterointiin, luokkahuonekokeisiin ja STEM-sarjoihin, joissa ei haluta käyttää kuumuutta tai juotoslaitteita.

Tyypillisiä käyttökohteita ovat Arduino-, ESP32-, ESP8266- ja Raspberry Pi -prototyypit, anturien johdotus, kompaktit robotiikan ja mekatroniikan alijärjestelmät, puettava ja kannettava elektroniikka, modulaariset anturisolmut, breakout-levyjen testaus sekä yksinkertaiset LED- ja logiikkatestipiirit. Sinisen lisäksi levyä on saatavana muissa väreissä, joten voit värikoodata alipiirejä kuten tehonsyötön, anturoinnin ja logiikan laajemmassa kokoonpanossa. Toimitetaan yksittäisenä levynä ilman hyppylankoja tai lisävarusteita.
