Mini-koekytkentälevy – valkoinen

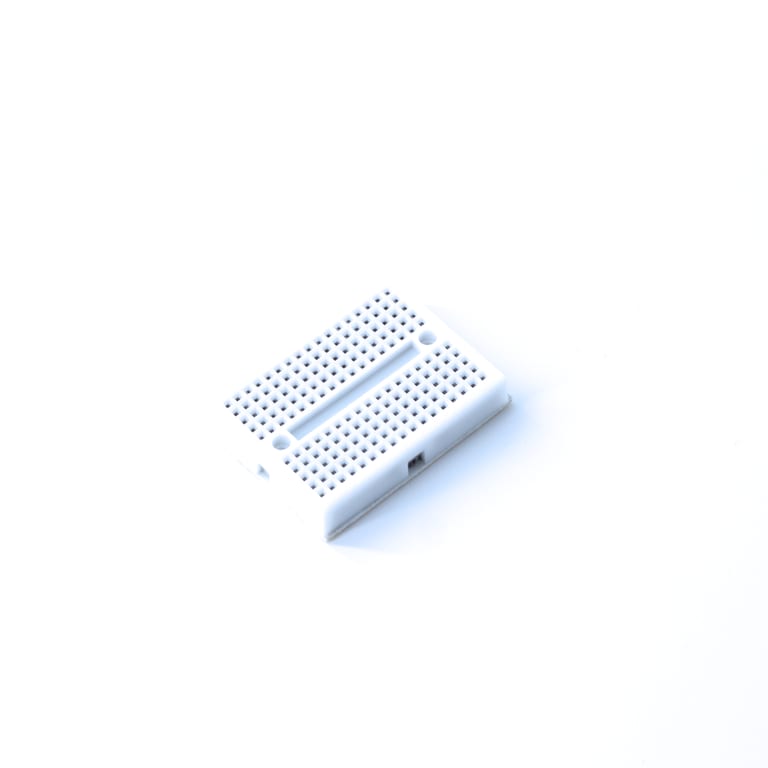

Mini-koekytkentälevy – valkoinen on kompakti, 170 kontaktipisteen juotosvapaa prototyyppilevy laajalti käytetyssä SYB-170-minikoossa. Siisti valkoinen ABS-kotelo ja tiheä kontaktiverkko tekevät siitä täydellisen lähtökohdan pienille kytkennöille, anturitesteille ja nopeille kokeiluille, joissa täysikokoinen koekytkentälevy vie yksinkertaisesti liikaa tilaa.

Kontaktit on järjestetty 17 sarakkeeksi, joissa on 10 reikää. Keskellä kulkeva DIP-kanava jakaa ne kahteen viiden rivin lohkoon, ja koko levy noudattaa vakioväliä 0,1″ (2,54 mm). Nikkelöidyt fosforipronssiset jousikontaktit pitävät hyppylangat ja komponenttien jalat tiukasti paikoillaan, mikä takaa alhaisen kontaktiresistanssin ja pitkän käyttöiän jopa satojen uudelleenkytkentöjen jälkeen. Levy sopii 20–29 AWG:n yksisäikeiselle langalle ja useimmille läpiladottaville komponenteille, ja siihen mahtuu enintään kaksi 14- tai 16-nastaista DIP-piiriä.

• Kontaktipisteet: 170 (17 × 5 × 2)
• Rasteri: 0,1″ / 2,54 mm vakio-DIP-ruudukko
• Mitat: n. 47 × 35 × 8,5 mm, paino n. 12 g
• Kotelo: kestävä valkoinen ABS-muovi, uudelleenkäytettävä
• Kontaktit: nikkelöidyt fosforipronssiset jousikontaktit
• Lankayhteensopivuus: 20–29 AWG (n. 0,8 mm hyppylanka)
• Kiinnitys: kaksi ruuvinreikää keskikanavassa sekä tarrapinta alapuolella
• Yhdistäminen: reunoissa lukittuvat lovet ja urat levyjen liittämiseen rinnakkain
• RoHS-yhteensopiva

Koska levy on juotosvapaa, voit rakentaa, muokata ja purkaa kytkennän sekunneissa ilman juotoskolvia — ideaalinen opetuselektroniikkaan, LED-, vastus-, kondensaattori-, diodi- ja transistorikokeiluihin sekä anturi- ja radiomoduulien testaamiseen. Tulitikkurasian kokoinen levy sopii Arduino Nano- ja Micro-projekteihin, asettuu siististi Arduinon prototyyppishieldeille ja mahtuu pieniin koteloihin.

Robotiikka- ja mekatroniikkarakennelmissa tarrapinta ja ruuvinreiät antavat mahdollisuuden kiinnittää levyn suoraan robotin runkoon, jolloin johdotus pysyy siistinä liikkuvilla alustoilla. Useita levyjä voi napsauttaa yhteen, kun tarvitset lisää tilaa, ja valkoinen versio on helppo yhdistää sarjan muihin väreihin, jolloin voit erottaa jännitealueet tai alipiirit visuaalisesti. Huomaa, että tässä minikoossa ei ole erillisiä virransyöttökiskoja, joten syöttölinjat vedetään yhden tavallisen viisireikäisen sarakkeen kautta. Parhaan tuloksen saat yksisäikeisillä hyppylangoilla tai Dupont-johtosarjoilla.
