Koekytkentälevy 400 pistettä – kirkas (puolikas)

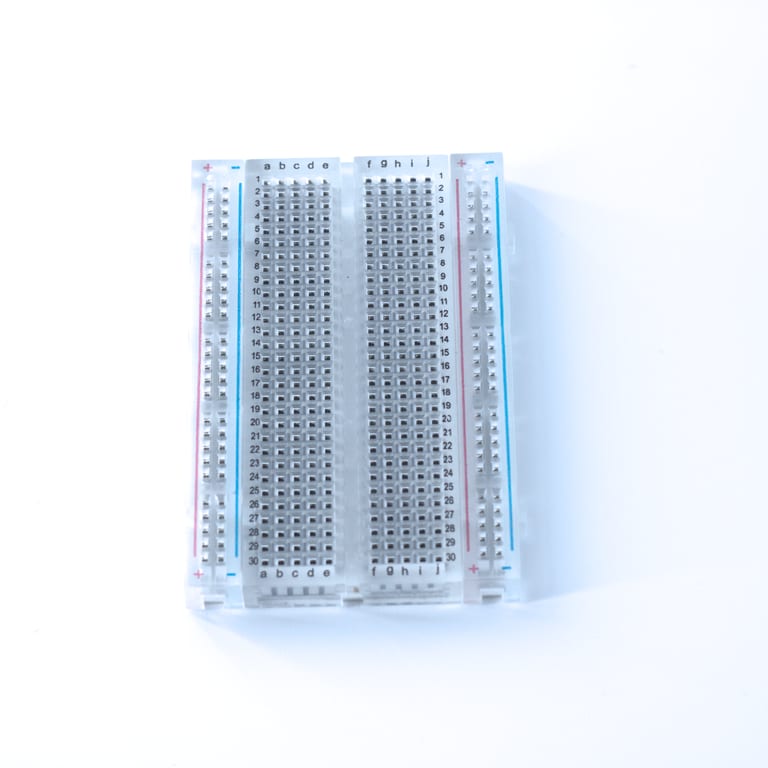

400 pisteen kirkas juotokseton koekytkentälevy on puolikkaan kokoinen prototyyppilevy, jonka läpinäkyvä ABS-kotelo antaa nähdä sisäiset jousikontaktiliuskat muovin läpi. Komponentit ja hyppylangat painetaan suoraan jousipuristimiin, joten piirin saa rakennettua sekunneissa ja purettua yhtä nopeasti — kaikki osat ovat uudelleenkäytettäviä seuraavassa projektissa.

Rakenne noudattaa vakiomuotoista puolikasta mallia: 300 pisteen päätyöskentelyalue on jaettu 0,3″ (7,62 mm) keskiuralla, joten DIP-piirit asettuvat uran yli siten, että jokainen nasta saa oman viiden reiän solmunsa. Lisäksi levyllä on kaksi levyn mittaista virtakiskoa, kummassakin 50 pistettä. Sarakkeet a–e ja f–j sekä rivit 1–30 on painettu molempiin reunoihin.

• Kytkentäpisteet: 400 kpl yhteensä (300 päätyöalueella + 2 x 50 virtakiskoissa)
• Rasteri: 0,1″ (2,54 mm), vakio DIP-piireille, vastuksille, LEDeille ja piikkiriveille
• Kontaktit: ruostumattomasta teräksestä valmistetut jousipuristimet, neliömäiset johdinaukot
• Johtimen paksuus: sopii 20–29 AWG
• Kotelo: kirkas läpinäkyvä ABS, n. 83 x 55 x 10 mm
• Laajennettavissa: lukituskielekkeet ja -urat levyjen yhdistämiseen
• Kiinnitys: kaksipuolinen teippi pohjassa

Kompakti koko sopii Arduino Nano- ja Pro Mini -piireihin, ESP8266- ja ESP32-kehitysalustoihin, Raspberry Pi:n GPIO-kokeiluihin, 555-ajastinpiireihin, anturi- ja LED-testikytkentöihin sekä yksittäisiin DIP-piirisuunnitelmiin — ja uusien moduulien testaamiseen ennen kuin suunnittelu viedään piirilevylle.

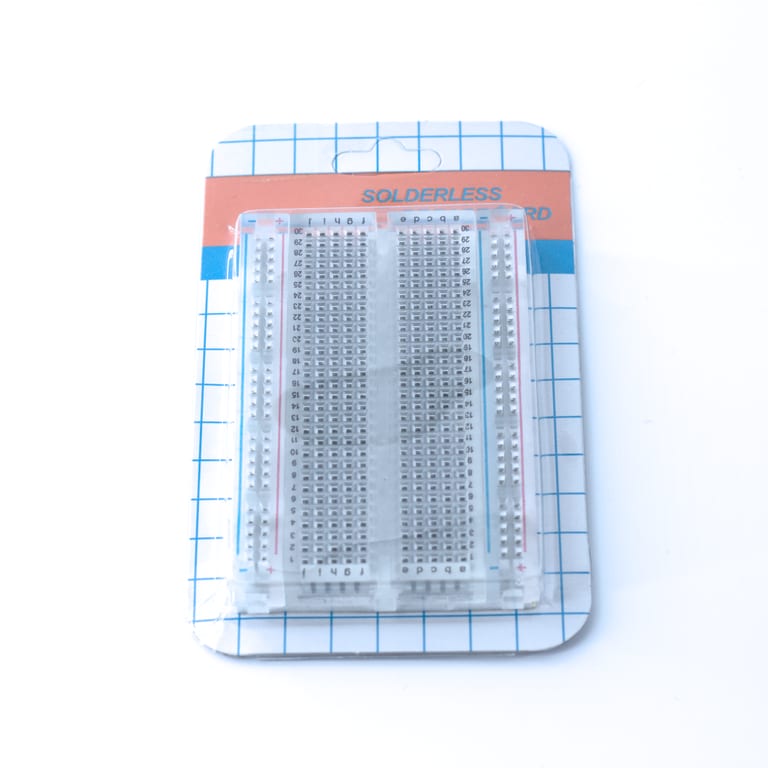

Läpinäkyvä runko on etu opetuksessa: oppilaat näkevät, mitkä reiät kuuluvat samaan solmuun ja miten virtakiskot kulkevat, mikä nopeuttaa vianetsintää ja auttaa välttämään kytkentävirheitä. Tarkoitettu vain matalajännitteiseen, signaalitason prototypointiin. Toimitus sisältää yhden kirkkaan 400 pisteen koekytkentälevyn; hyppylangat, komponentit ja virtalähde eivät sisälly toimitukseen.
