LM2596 säädettävä DC-DC step-down -hakkurimuunnin. Tulo 3,2–40V, lähtö 1,3–30V, max 3A. Jopa 92 % hyötysuhde Arduino- ja robotiikkaprojekteihin.
3,90 €
Varastossa
LM2596 step-down (buck) -jännitemuunnin on kompakti, säädettävä DC-DC-hakkurimuuntimemoduuli, joka muuntaa korkeamman tasajännitteen tehokkaasti matalammaksi, reguloiduksi lähtöjännitteeksi. Hyväksi todetun LM2596S-piirin ympärille rakennettu moduuli on yksi suosituimmista tehonmuunnosratkaisuista harrastuselektroniikassa, robotiikassa ja maker-projekteissa.
Lähtöjännite on portaattomasti säädettävissä välillä 1,3V – 30V DC tarkkuustrimmerin (25 kierrosta) avulla. Tulojännitealue on 3,2V – 40V DC ja suurin lähtövirta 3A (jatkuva nimellisvirta 2A), joten moduuli soveltuu monenlaisiin tehonmuunnostarpeisiin.
Lineaarisiin jänniteregulaattoreihin verrattuna LM2596 tarjoaa jopa 92 %:n hyötysuhteen. Tämä tarkoittaa huomattavasti vähemmän hukkalämpöä, pidempää akunkestoa kannettavissa projekteissa ja kykyä käsitellä suuria jännite-eroja ilman suuria jäähdytysrivoja. Moduulissa on ylikuumenemissuoja ja virtarajoitus komponenttien suojaamiseksi.

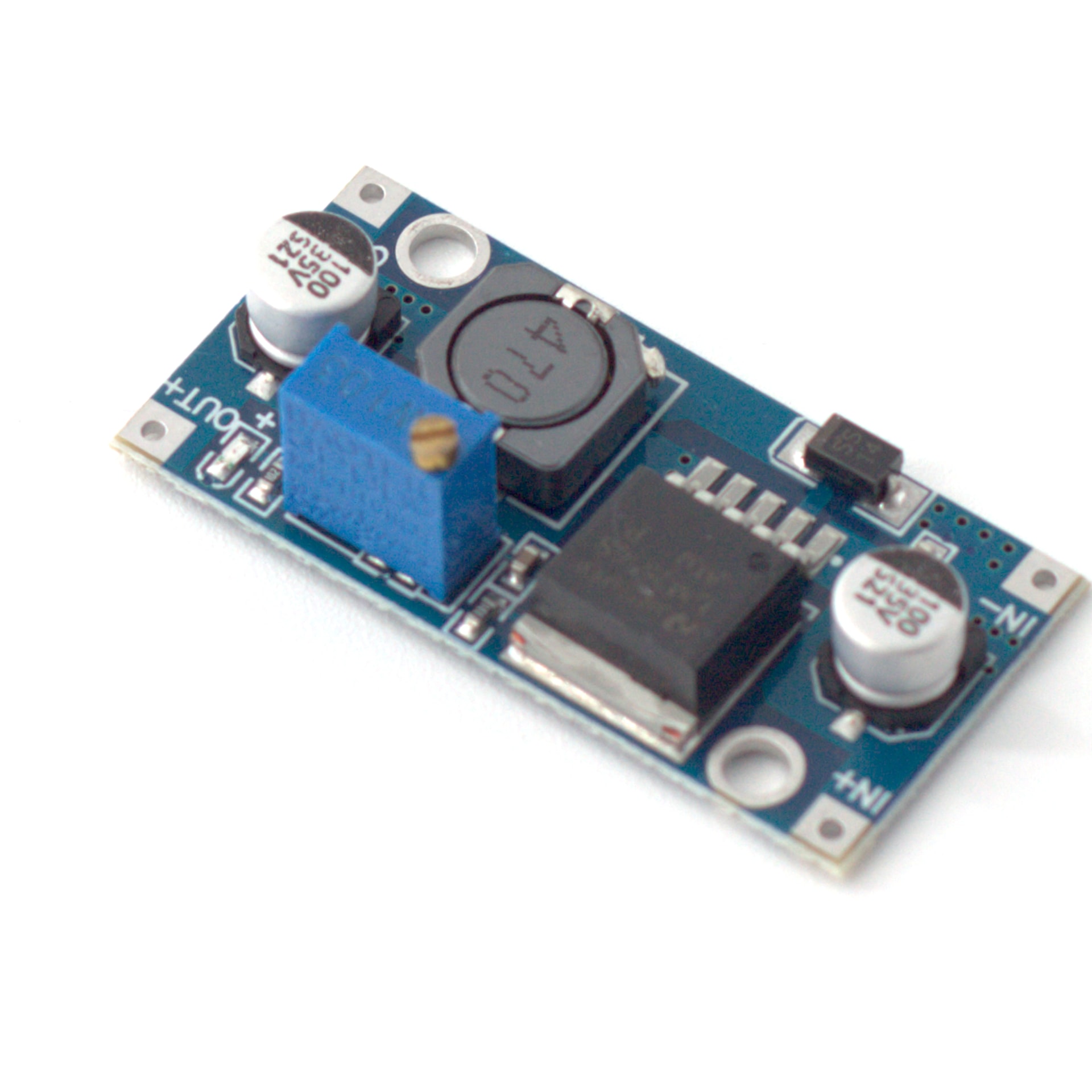

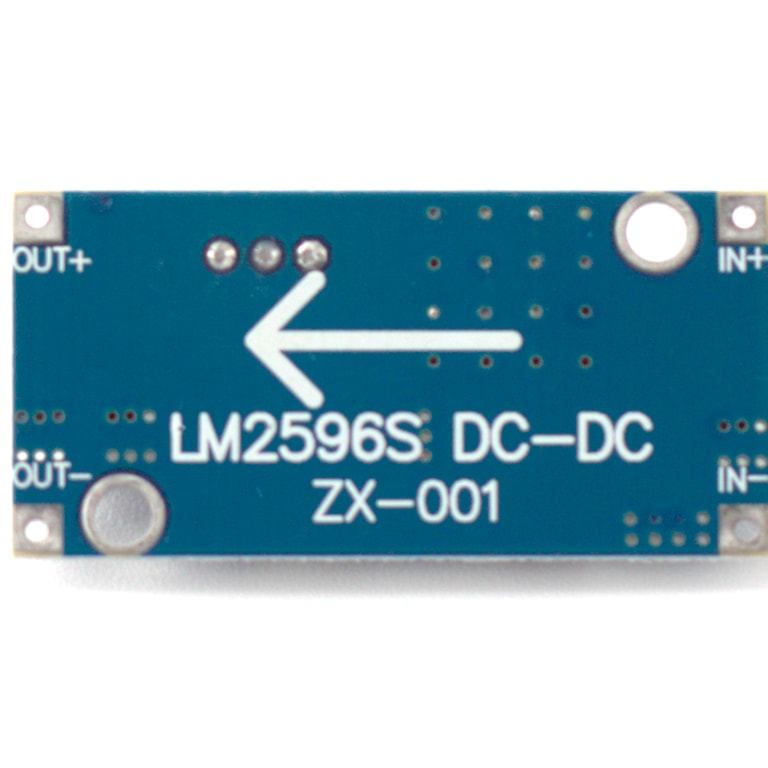

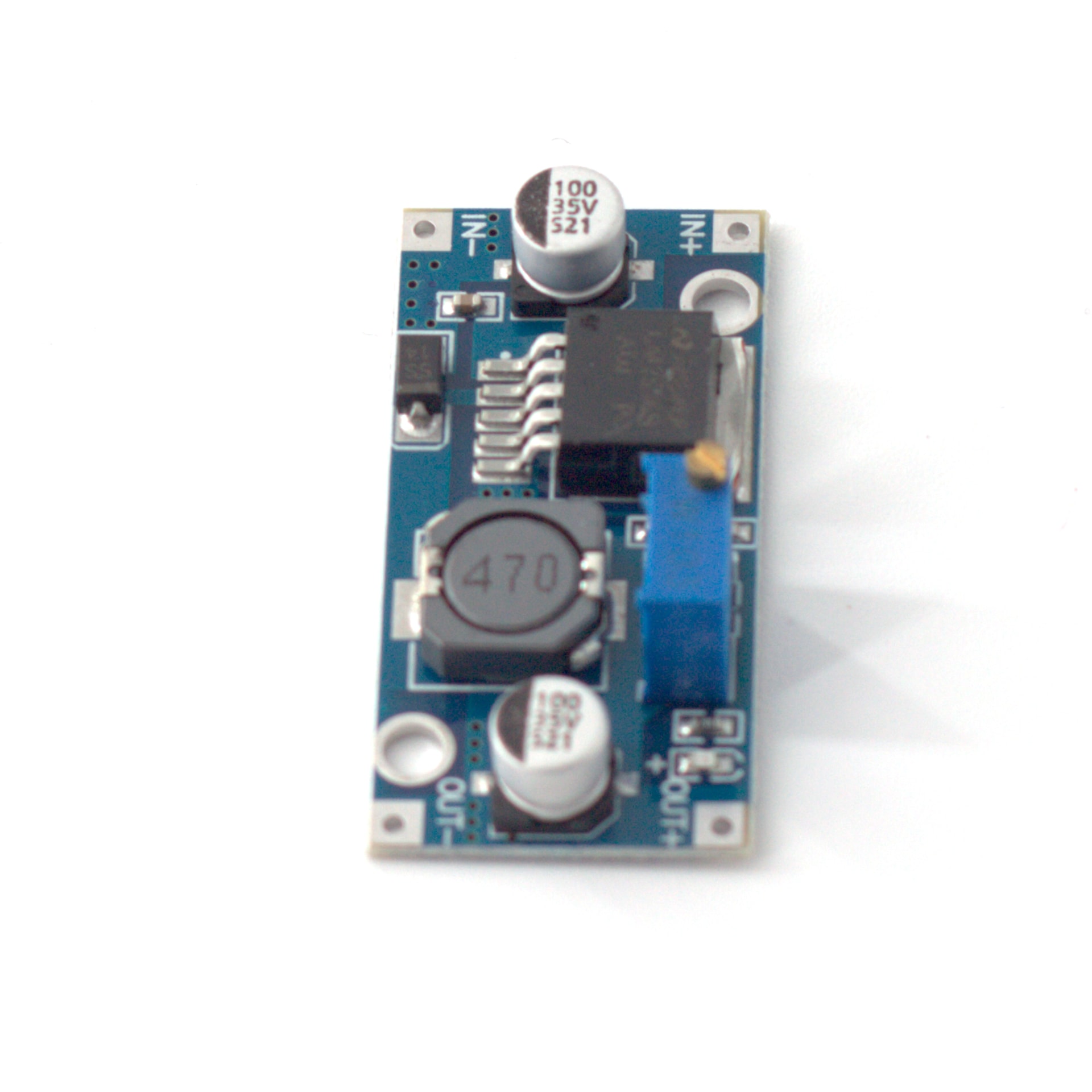

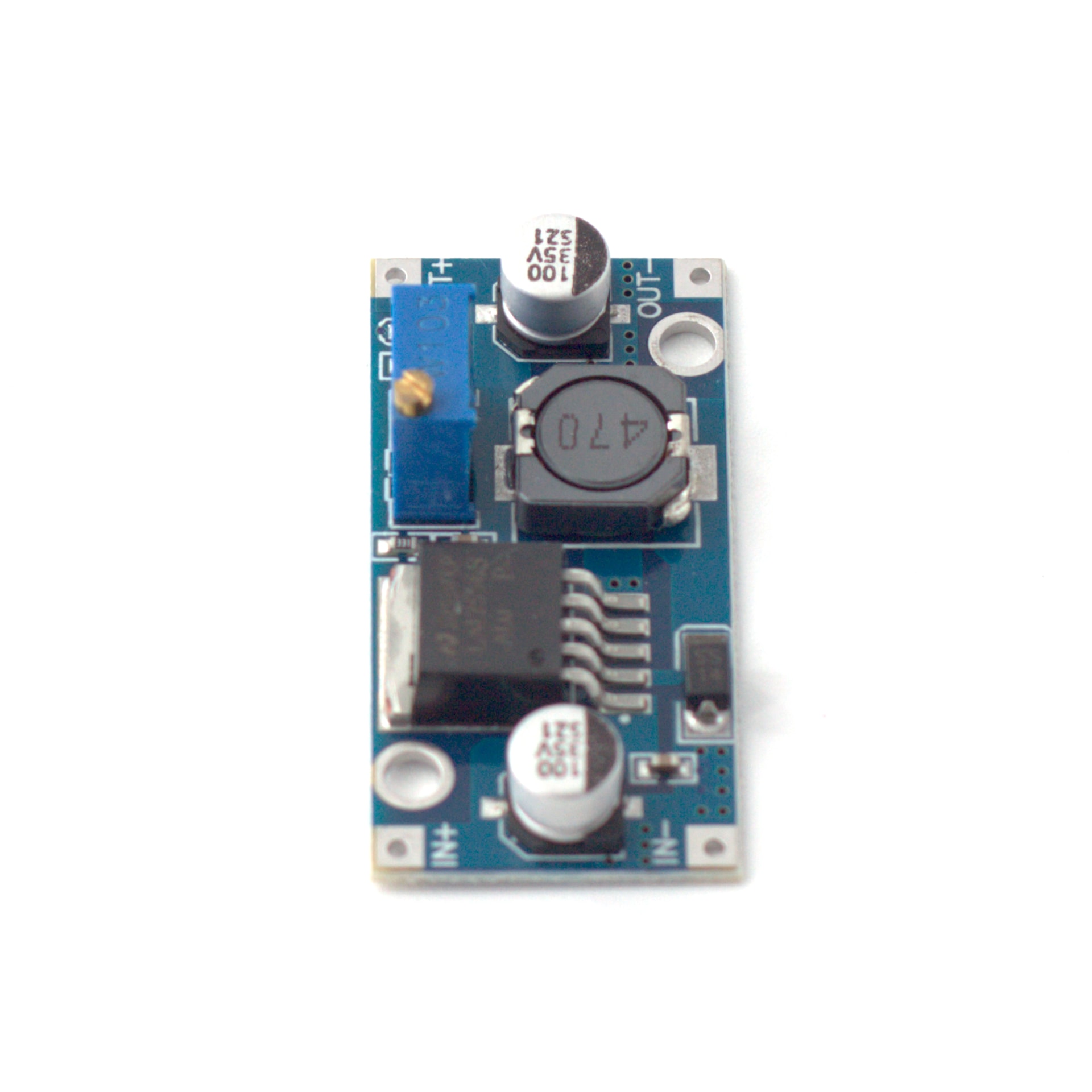

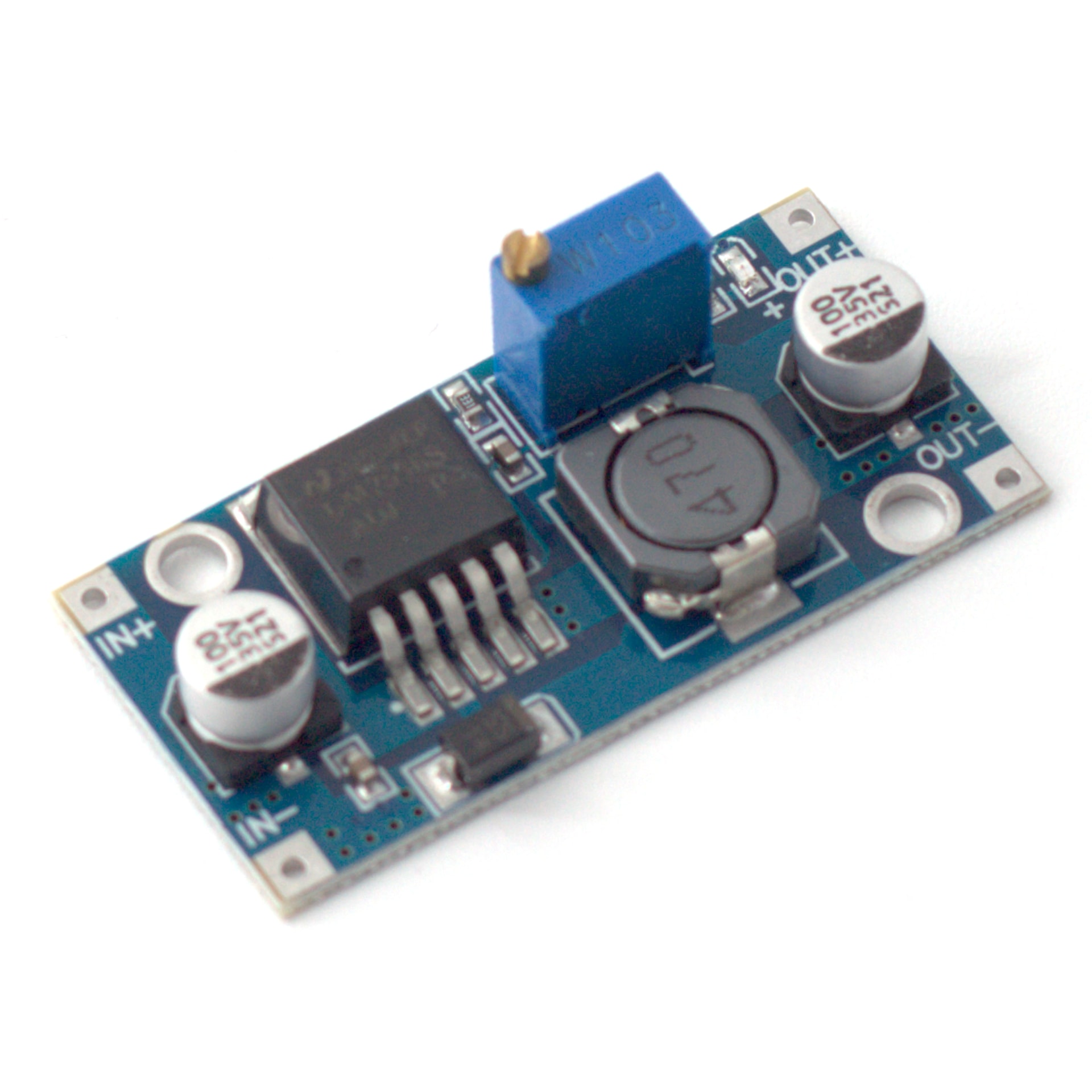

Kompaktilla sinisellä piirilevyllä on LM2596S-piiri TO-263-kotelossa, suojattu 47 µH:n tehokela, tulo- ja lähtöpuolen elektrolyyttikondensaattorit, Schottky-tasasuuntausdiodi sekä virran merkkivalo (LED). Neljä selkeästi merkittyä juotospistettä — IN+, IN-, OUT+, OUT- — tekevät johdotuksesta helppoa, ja kiinnitysreiät mahdollistavat tukevan asennuksen.
Huomio: Tulojännitteen on oltava vähintään 1,5V haluttua lähtöjännitettä korkeampi, jotta regulointi toimii oikein.
| Paino | Ei saatavilla/-tietoa |
|---|---|
| Mitat | Ei saatavilla/-tietoa |
