Lineaari-liike

Lineaari-liikkeen osilla rakennetaan akseli, joka kulkee suoraan ja toistettavasti: 3D-tulostimen, CNC-jyrsimen tai laserleikkurin liikkeet, robotin nostimet ja itse tehdyt lineaariyksiköt. Akselissa on aina kaksi tehtävää. Johde pitää kelkan suorassa linjassa, ja vetotapa liikuttaa sitä. Tämän kategorian lineaarikiskot, lineaarilaakerit, sileät akselit ja kierretangot kattavat molemmat.

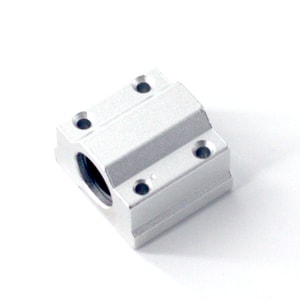

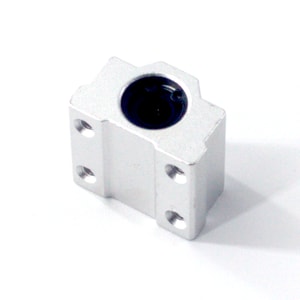

Johteeksi on kaksi päävaihtoehtoa. Profiloitu HGR20-lineaarikisko on karkaistua terästä, ja sen hiotuilla kuularadoilla kulkeva HGH20- tai HGW20-vaunu kantaa kuormaa joka suunnasta hyvin pienellä välyksellä. Se on jäykin ratkaisu CNC-koneeseen ja muihin tarkkuutta vaativiin akseleihin. Kevyempi ja edullisempi tapa on 8 mm sileä akseli ja lineaarilaakerit. LM8UU on yleisin 8 mm lineaarilaakeri, ja SC8UU-lineaarilaakeriyksikössä sama laakeri on valmiiksi alumiinikotelossa, jonka M4-reiät kiinnittyvät suoraan kelkkaan. Tukipisteiksi valikoimassa on myös 608ZZ-kuulalaakerit.

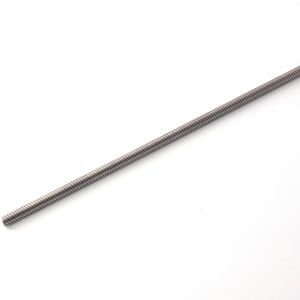

Vetotavaksi sopii T8-trapetsikierretanko, jossa on 8 mm nousu: yksi kierros siirtää kelkkaa 8 mm. Kierretanko antaa pienelläkin askelmoottorilla hyvän voiman ja tarkkuuden, ja se sopii 3D-tulostimen Z-akselin kaltaisiin pystyakseleihin ja hitaisiin, tarkkoihin liikkeisiin. Kierretankoja on saatavilla 250–800 mm pituisina, joten valitse pituus akselin liikematkan ja kiinnityksien mukaan. Pitkiin ja nopeisiin akseleihin hihnaveto on usein parempi valinta; sen osat löytyvät Voimansiirto-kategoriasta.

Lue lisää oppaistamme: Lineaarikisko-opas: kiskot, laakerit ja kierretangot, Kierretanko vai hihna? CNC-akselin vetotavan valinta, T8-kierretanko: mikä pituus mihinkin projektiin ja 3D-tulostimen päivitys: lineaarikiskot, hihnat ja laakerit.
