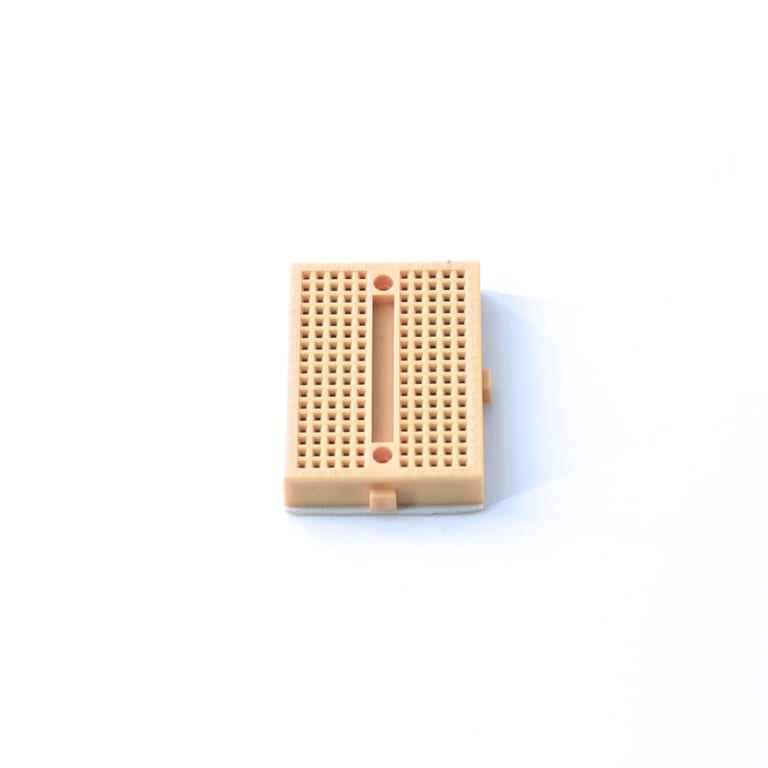

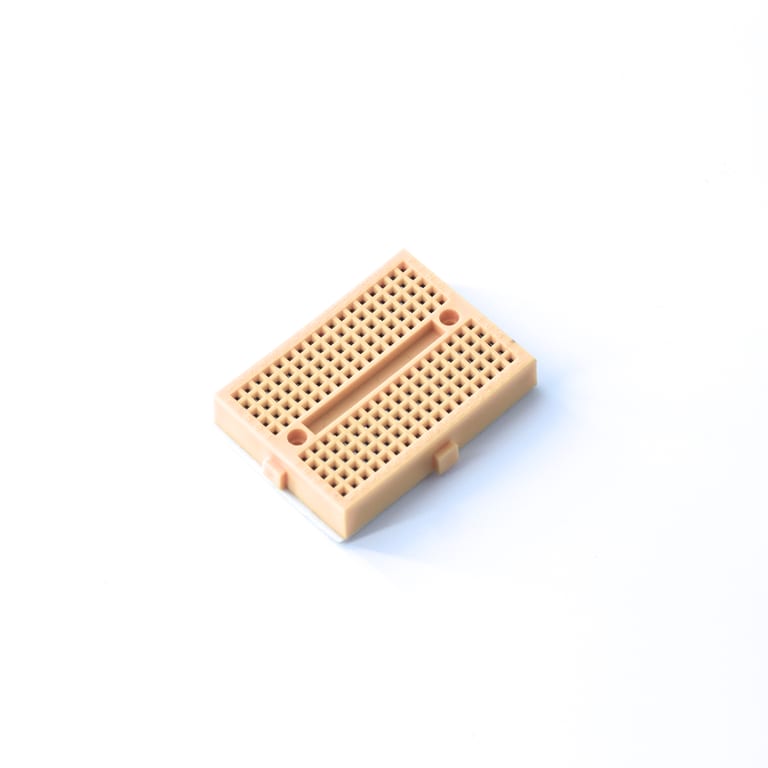

Mini-koekytkentälevy – oranssi

Mini-koekytkentälevy – oranssi on kompakti 170 kontaktipisteen juotosvapaa prototyyppilevy nopeaan piirien rakentamiseen ilman juottamista. Kirkkaan oranssi ABS-kotelo erottuu helposti täydeltä työpöydältä, ja useiden levyjen värikoodaus on yksinkertainen tapa erottaa projektin teho-, anturi- ja logiikkaosuudet visuaalisesti toisistaan.

Levyn mitat ovat vain 47 × 35 mm ja paksuus noin 8,5 mm, joten se mahtuu paikkoihin, joihin täysikokoinen koekytkentälevy ei sovi — robotin runkolevylle, pieneen koteloon tai mukana kannettavaan elektroniikkasarjaan. 17 × 10 -reikäruudukossa on vakiomuotoinen 2,54 mm:n (0,1″) rasteri, ja se on jaettu keskikanavan avulla kahteen viiden reiän rivistöön, jolloin tilaa on jopa kahdelle 14- tai 16-nastaiselle DIP-piirille.

• Kontaktipisteet: 170 kontaktireikää, 17 saraketta × 10 riviä
• Rasteri: 2,54 mm (0,1″) vakioväli
• Mitat: n. 47 × 35 × 8,5 mm, paino n. 12 g
• Kotelo: ABS-muovi nikkelöidyillä jousikontakteilla
• Johdinkoko: n. 20–29 AWG yksisäikeinen johdin ja useimmat läpiladottavat komponentit
• Kiinnitys: kaksi ruuvinreikää keskikanavassa sekä kaksipuolinen teippi pohjassa
• Lukittuvat kielekkeet ja lovet useiden minilevyjen yhdistämiseen
• Uudelleenkäytettävä, juotosvapaa ja RoHS-yhteensopiva

Lukittuvien reunojen avulla voit liittää kaksi tai useampia minilevyjä yhteen laajemmaksi prototyyppialueeksi projektin kasvaessa, ja irrotettavan suojapaperin alla oleva tarrapinta tai kaksi kiinnitysreikää mahdollistavat levyn pysyvän tai puolipysyvän kiinnittämisen runkoon tai projektikoteloon.

Levy toimii hyvin pienten kehitysalustojen, kuten Arduino Nanon, Pro Minin ja ESP32-moduulien kanssa sekä tavallisten uros-uros- ja uros-naaras-hyppyjohtimien, valmiiksi katkaistujen hyppyjohdinsarjojen ja läpiladottavien komponenttien kuten vastusten, kondensaattoreiden, transistorien, diodien ja LEDien kanssa. Tyypillisiä käyttökohteita ovat Arduino- ja Raspberry Pi -prototyypit, robotiikka- ja mekatroniikkarakennelmat, anturien sovituspiirit, komponenttien nopea testaus ja elektroniikan opetus.
