Mini-koekytkentälevy – läpikuultava

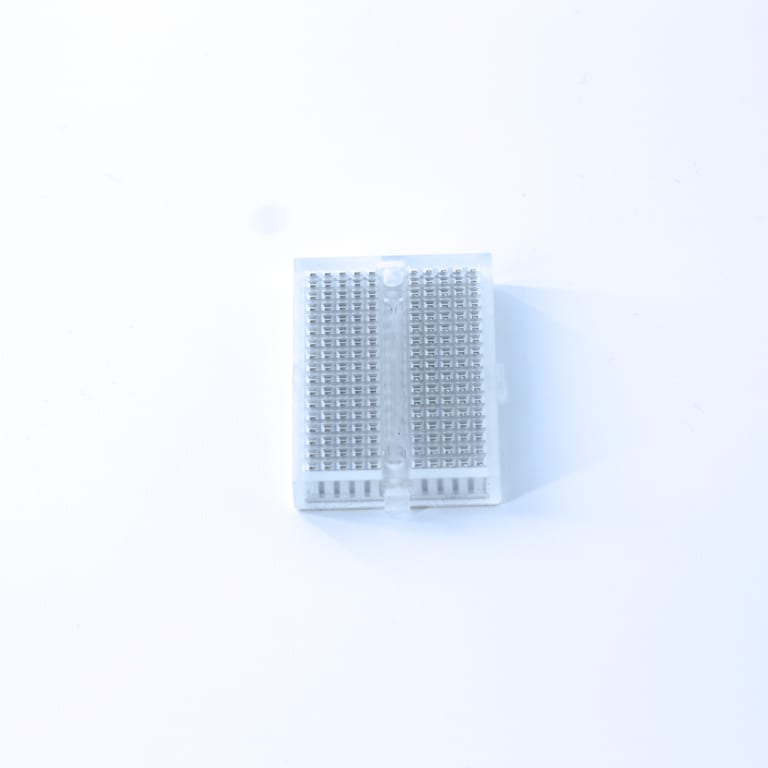

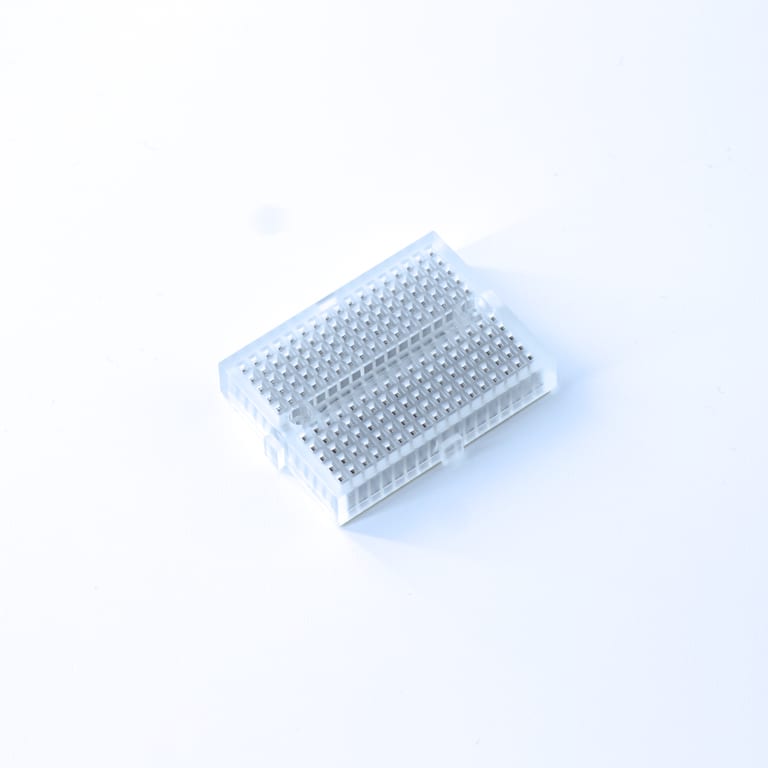

Mini-koekytkentälevy – läpikuultava on kompakti 170 kontaktipisteen juotokseton prototypointialusta (yleinen SYB-170-tyyppi), jonka runko on himmeäpintaista, puoliläpinäkyvää ABS-muovia. Läpikuultavan kotelon läpi näet sisäiset jousiliittimet, joten voit tarkistaa, onko komponentin jalka tai hyppylanka todella asettunut kunnolla paikalleen — todellinen etu opetuksessa, esittelyissä ja vianetsinnässä.

Levyssä on 170 kontaktipistettä 17 sarakkeen × 10 reiän ruudukossa vakiorasterilla 2,54 mm (0,1″), jaettuna kahteen viiden reiän ryhmään korotetun keskikanavan avulla. Noin 7,62 mm (0,3″) keskiväli mahdollistaa vakio-DIP-piirien asentamisen kanavan yli, ja ruudukkoon sopivat useimmat läpivientikomponentit: vastukset, kondensaattorit, transistorit, LEDit, DIP-piirit ja pinniriviliittimin varustetut moduulit sekä digitaalisiin että analogisiin kytkentöihin.

• Kontaktipisteet: 170 (17 × 10), kaksi liitinkenttää, ei erillisiä käyttöjänniteraiteita eikä rivi- tai sarakemerkintöjä
• Rasteri: 2,54 mm (0,1″), 0,3″ keskikanava DIP-piireille
• Mitat: n. 47 × 35 × 8,5 mm, paino n. 14 g
• Kotelo: läpikuultava, kierrätettävä ABS-muovi, RoHS-yhteensopiva
• Kontaktit: nikkelöidyt fosforipronssiset jousiliittimet hyvän johtavuuden ja pitkän käyttöiän takaamiseksi
• Johdinkoot: AWG 20–29, ideaali 0,6–0,8 mm yksisäikeiselle hyppylangalle
• Kiinnitys: kaksipuolinen itseliimautuva tarrapohja irrotettavalla suojakalvolla

Reunojen lukittuvat kielekkeet ja lovet antavat sinun napsauttaa useita minilevyjä yhteen laajemman prototypointipinnan rakentamiseksi, tai voit käyttää yhtä minilevyä anturia tai osakytkentää kohden suuremman 400 tai 830 kontaktipisteen koekytkentälevyn rinnalla. Liimapinnan ansiosta levy on helppo kiinnittää kotelon sisään tai robottirunkoon, projektilevyyn tai testitelineeseen.

Pieni koko sopii luonnostaan Arduino Nanolle, Pro Minille ja Microlle, ESP8266- ja ESP32-minimoduuleille, Raspberry Pi Picolle ja muille pienille mikrokontrollerikorteille sekä anturien ja breakout-levyjen testaamiseen, moottoriohjainten johdotukseen, ylösvetoverkkoihin, jännitteenjakajiin ja LED-merkkivaloihin. Lyhyet johdinpituudet pitävät myös hajakapasitanssin pienenä, mikä auttaa korkeataajuisissa ja vähäkohinaisissa kokeissa. Täysin juotokseton ja uudelleenkäytettävä: aseta ja irrota komponentteja niin usein kuin haluat vahingoittamatta komponentteja tai levyä. Saatavana useissa väreissä, joten voit värikoodata eri osakytkennät.
