V-slot 2020 vai T-slot 4040? Alumiiniprofiilin valinta

Kaksi rakentajaa ostaa samat NEMA 17 -moottorit, saman ohjainkortin ja saman jyrsinmoottorin. Toisen kone tekee siistiä jälkeä alumiiniin, toisen kone katkoo 3 mm:n teriä vanerissa. Ero ei ole elektroniikassa eikä ohjelmistossa – se on rungossa. Kun valitset alumiiniprofiilin, päätät samalla koneesi tarkkuuden ylärajan, koska mikään ohjaus ei korjaa runkoa, joka joustaa leikkuuvoiman alla.

Ero näkyy heti ensimmäisessä koeajossa: jäykkä runko antaa terän leikata siististi, joustava runko muuttaa jokaisen syötön arvonnaksi. Hyvä uutinen on, että valinta on halpa tehdä oikein alussa ja kallis korjata jälkikäteen.

Tämä ostajan opas vertaa kahta yleisintä valintaa harrasteprojekteissa: V-slot 2020 (7,90 € / 500 mm) ja T-slot 4040 (19,90 € / 500 mm). Käymme läpi mekaniikan, oikeat taipumaluvut, kiinniketarpeet sekä kolme hinnoiteltua rakennusesimerkkiä 500 mm:n moduulilla.

Sisällysluettelo

1. Alumiiniprofiili V-slot vai T-slot: mikä ero?
2. Uraperheet: slot 6 ja slot 10
3. Jäykkyys numeroina, 500 mm jänne
4. Päätöstaulukko ja sekarunko
5. Kolme hinnoiteltua rakennusesimerkkiä
6. T-mutterit ja kiinnikkeet
7. Katkaisu ja rungon suoristus
8. Profiili ja akselin vetotapa
9. Yhteenveto ja ostoslista

Alumiiniprofiili V-slot vai T-slot: mikä ero?

Numerot ovat yksinkertaisesti mittoja millimetreinä: 2020 on 20 × 20 mm neliöprofiili, 4040 on 40 × 40 mm. Kaikki muu ero on urassa.

T-slot-profiilin uran seinämät ovat yhdensuuntaiset. Ura on pelkkä kiinnityskanava eikä ohjaa liikettä mitenkään – pyörä luistaisi siinä sivusuunnassa hallitsemattomasti. Liike syntyy siksi aina päälle pultattavasta osasta: HGR20-lineaarikiskosta, MGN-kiskosta, pyöröakselista ja LM8UU-laakereista tai erillisestä V-kiskolistasta.

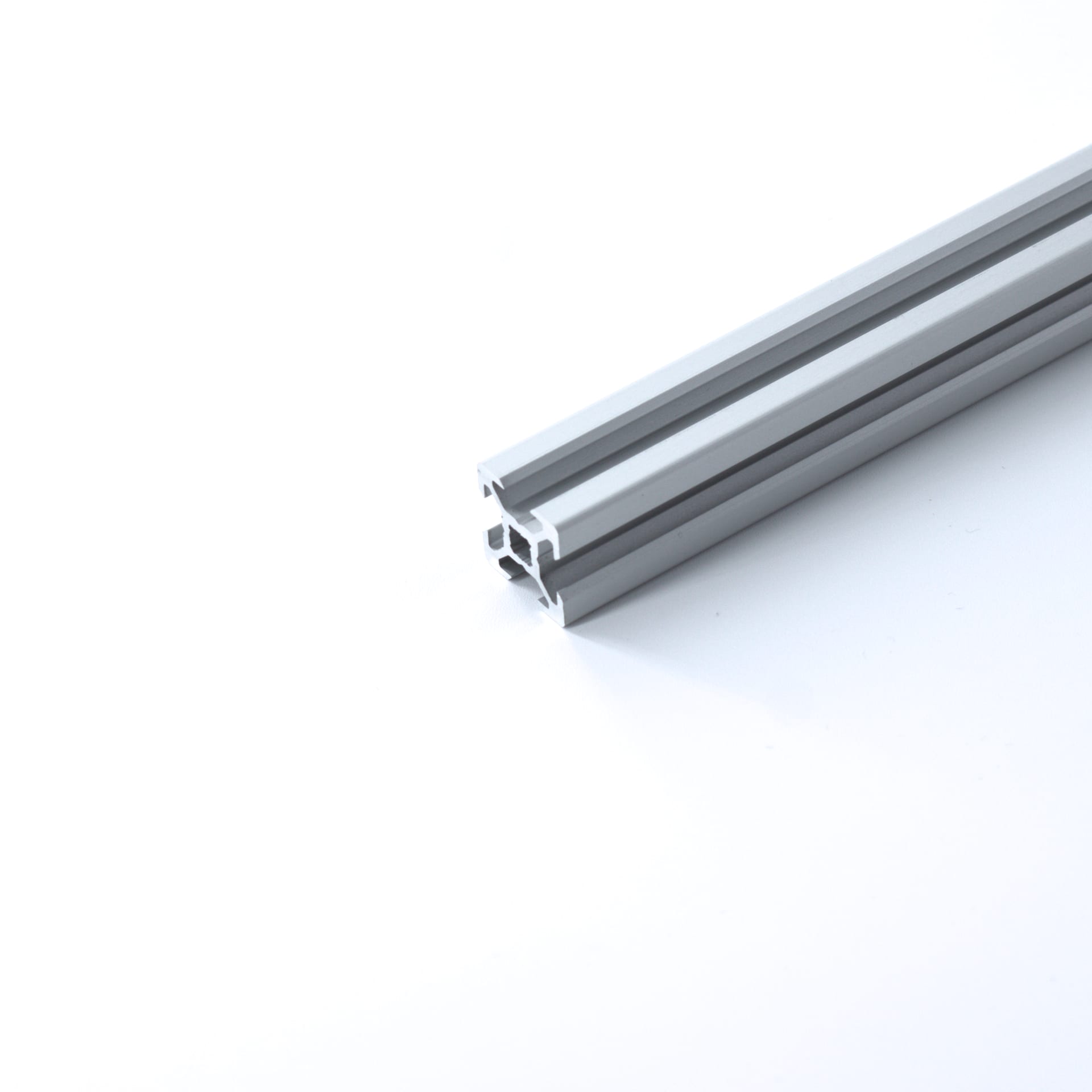

V-slot-profiili on T-slot-profiili, jonka uran reunat on viistetty 90° V:ksi (kumpikin kylki 45°). Profiloitu V-pyörä koskettaa molempia kylkiä, jolloin syntyy kaksi kosketuslinjaa, jotka poistavat samanaikaisesti pysty- ja sivuvälyksen. Ohjaus itsekeskittyy ja profiili itse on kisko. Sama ura kelpaa silti tavallisille slot 6 -T-muttereille, joten yksi osa hoitaa kolme tehtävää: rakenne, ohjaus ja kiinnitys – ilman poraamista.

• V-slot 2020: liike syntyy profiilissa. Halvin tapa saada ohjattu akseli: profiili 7,90 € + neljä V-slot-pyörää laakereilla 4,20 € kpl = noin 25 € per akseli.
• T-slot 4040: liike syntyy kiskosta. Kalliimpi, mutta tarkkuus ja kantavuus ovat aivan toista luokkaa.

V-slotissa valmistustarkkuus ratkaisee: hyvä pursotus pitää uran kulman 90°:ssa ± 0,5°:n tarkkuudella. Poikkeama näkyy pyörän heilumisena, nopeampana kulumisena ja meluna, joten halvin mahdollinen V-slot on huono säästö. Esikuormitus epäkeskoholkilla, pyörien lukumäärä ja POM-pyörien kestävyys on käsitelty tarkemmin artikkelissa V-slot-pyörä ja alumiiniprofiilirunko.

Uraperheet: slot 6 ja slot 10

Eurooppalaiset profiilit jaetaan uraperheisiin, ja tarvikkeet eivät ole perheiden välillä vaihtokelpoisia:

• Slot 5 – 15 × 15 mm, mikrorakenteet ja jigit
• Slot 6 – 20 × 20 mm ja kerrannaiset: 3D-tulostimet, kevyt automaatio (= Protocachen V-slot 2020, M3/M4/M5)
• Slot 8 – 30 × 30 mm, konepajastandardi
• Slot 10 – 40 × 40 mm ja isommat: kantavat rakenteet, robotiikka (= Protocachen T-slot 4040, M6/M8)

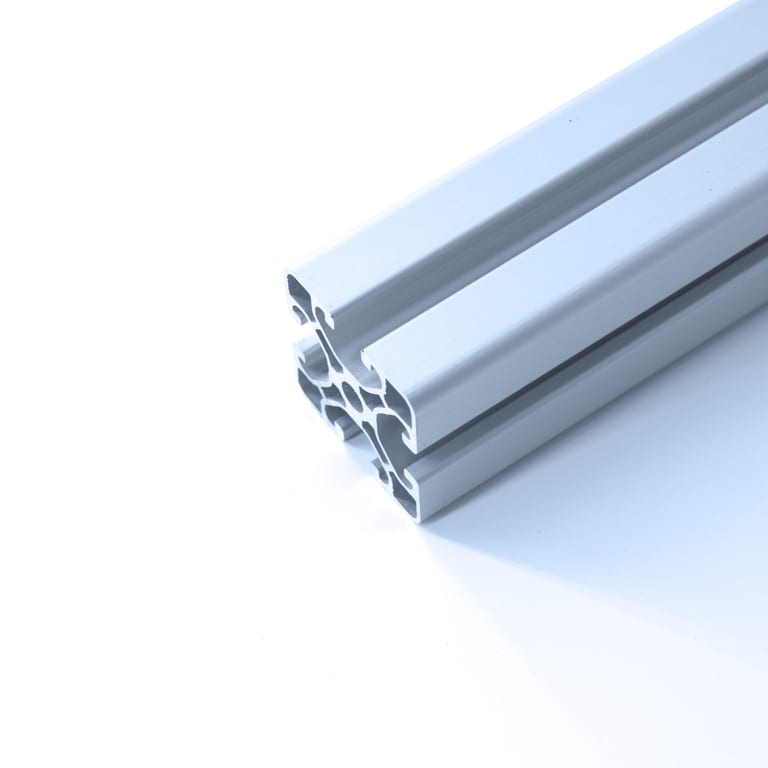

Tärkein varoitus koko oppaassa: Protocachen T-slot 4040 on B-tyyppiä, uraleveys 10 mm ja urasyvyys noin 12 mm. Markkinoilla myydään myös 40-sarjan I-tyypin profiilia, jonka ura on 8 mm. I-tyypin 8 mm tarvikkeet eivät sovi B-tyypin 10 mm uraan. Tarkista jokaisesta T-mutterista, kulmapalasta ja vasaramutterista, että se on merkitty 10 mm / B-tyyppi. Toinen klassinen virhe on sekoittaa uraperheitä samassa rungossa ilman, että sitä on suunniteltu – silloin puolet ostetuista muttereista ei mene mihinkään.

Jäykkyys numeroina, 500 mm jänne

Jäykkyys ei kasva mitan mukana lineaarisesti vaan noin neljännessä potenssissa. Taivutusjäyhyysmomentit (Ix):

• V-slot 2020 (slot 6): 0,689 cm⁴, pinta-ala 169 mm², massa 0,40 kg/m
• V-slot 2040 (40 mm korkeana): noin 4,8 cm⁴
• T-slot 4040 (slot 10, B-tyyppi): noin 9,3–9,7 cm⁴, massa 1,3 kg/m

Eli T-slot 4040 on taivutuksessa noin 13–14 kertaa jäykempi kuin V-slot 2020, vaikka painaa vain 3,25-kertaisesti. Kiloa kohti jäykkyyttä on siis noin nelinkertainen määrä.

Lasketaan konkreettinen esimerkki. Kahdesta päästä tuettu palkki, pistekuorma keskellä, 6063-T5:n kimmokerroin E ≈ 69 GPa, jänne 500 mm ja kuorma 50 N (noin 5 kg:n portaali ja trimmijyrsin):

δ = F · L³ / (48 · E · I)

V-slot 2020:  δ = 50 · 0,125 / (48 · 69e9 · 6,89e-9)  = 0,27 mm
T-slot 4040:  δ = 50 · 0,125 / (48 · 69e9 · 9,30e-8)  = 0,020 mm

Puussa ja muovissa terän kärjen taipuman pitäisi pysyä alle 0,05 mm:ssä. 0,27 mm syö yksityiskohdat, aiheuttaa värinää ja katkoo ohuita teriä; 0,020 mm riittää tuotantokäyttöön. Ulokkeena tilanne on vielä pahempi: 300 mm ulokkeena oleva 2020 taipuu jo 20 N sivuvoimalla 0,38 mm (δ = F·L³/3EI), mikä vastaa hyvin kentältä raportoituja 0,3–0,5 mm:n joustoja 400 mm:n 2020-X-akseleilla.

Kolme asiaa kannattaa painaa mieleen:

• Kaksi 2020:aa ei ole yksi 4040. 2 × 0,689 = 1,38 cm⁴ vastaan 9,3 cm⁴. Rinnakkain pultattu pari ei pelasta portaalia.
• Asento ratkaisee. Suorakaideprofiili 2040 on noin 7 kertaa jäykempi, kun sen 40 mm:n mitta on kuorman suuntaan, kuin lappeellaan asennettuna. Laita korkea mitta leikkuuvoiman suuntaan. 4040 on neliö eli yhtä jäykkä molempiin suuntiin – siksi se on oletusvalinta Z-pilariin.
• Vääntö on hiljainen vika. Avoimet V-urat heikentävät poikkileikkauksen vääntöjäykkyyttä, ja juuri portaalin kiertyminen näkyy kaltevina seininä (kohtisuoruusvirhe Z:ssa) ja tärinänä. Tässä 4040 voittaa vielä selvemmin kuin taivutuksessa.

Käytännön jännesuositukset: 2020 tukemattomana enintään noin 300 mm; 2040/2080 portaalipalkkeihin 300–600 mm; 4040 jänteille 400–800 mm, Z-pilareihin ja koneen runkoon; 4080 yli 600 mm portaalipalkkeihin.

Päätöstaulukko ja sekarunko

Osta V-slot 2020, kun:

• rakennat 3D-tulostimen rungon tai kotelon, noin 400 mm kuutioon asti
• teet diodilaserin, piirturin tai kevyen XY-pöydän alle 300 × 300 mm työalueella
• liikkuva akseli kulkee V-pyörillä – siihen tarvitaan V-slot, muuta vaihtoehtoa ei ole
• tukemattomat jänteet pysyvät alle 300 mm:ssä tai palkki kantaa vain oman painonsa
• haluat halvimman mahdollisen ohjatun akselin (noin 25 €)

Osta T-slot 4040, kun:

• leikkaat alumiinia, kovapuuta tai ajat syviä lastuja vaneriin ja MDF:ään
• jänteet ovat 400–800 mm, tai kyse on koneen pohjasta, Z-pilarista tai portaalipalkista
• asennat HGR20- tai MGN-kiskon – tarvitset 40 mm:n levyisen kiinnityspinnan
• käytät NEMA 23 -moottoreita: vääntö on hyödyllistä vain, jos runko pystyy ottamaan sen vastaan
• haluat värinämarginaalia; jäykempi runko nostaa ominaistaajuutta ja tappaa chatterin

Useimmille rakentajille oikea vastaus on sekarunko: pohja, pystytolpat ja portaalipalkki T-slot 4040 -profiilista, kevyet poikkituet ja kotelointi V-slot 2020 -profiilista. Sama ratkaisu tunnetaan teollisuudesta: laatutarkastusaseman jäännösvärinä kameran alla hävisi, kun pystytolpat vaihdettiin järeämpään uraperheeseen ja kevyet poikkituet jätettiin ohuemmiksi. Muista kuitenkin, että osat eivät ole yhteisiä: slot 6 / M5 ja slot 10 / M8 vaativat kaksi eri mutterisarjaa, ja profiiliperheet liitetään toisiinsa levyillä tai kulmapaloilla, ei yhteisillä liittimillä. Varaa tämä budjettiin.

Kolme hinnoiteltua rakennusesimerkkiä

A – 500 mm kuutio, 3D-tulostin tai laser, kaikki V-slot 2020. 12 × Alumiiniprofiili V-slot 2020, 500 mm, anodisoitu 7,90 € = 94,80 € (mustana 106,80 €), 8 kolmisuuntaista kulmakuutiota tai 24 kulmarautaa, noin 55 M5-kokoista slot 6 -T-mutteria ja matalakantaisia M5-ruuveja, 4 V-pyörää per kelkka.

B – 300 × 300 mm pöytäjyrsin, sekarunko. Pohja, tolpat ja portaali: 6 × Alumiiniprofiili T-slot 4040, 500 mm 19,90 € = 119,40 €. Ohjaus HGR20 (300 mm) + HGH20-kelkat, Z-veto T8 kierretanko 500 mm 12,90 € + välyksetön mutteri + joustava 5×8 kytkin 4,89 €, moottori litteällä NEMA17-pidikkeellä 4,99 €. Koteloinnin paneelit 2020-profiiliin.

C – halvin päivityspolku olemassa olevaan 2020-koneeseen. Jätä pöytärunko paikalleen ja vaihda vain portaalipalkki ja Z-pilari 4040:ksi: 2 × 19,90 = 39,80 €. Tämä on paras jäykkyyslisä euroa kohti, minkä voit koneeseesi ostaa.

Vertaile hintoja ja lisää koriin

Alla molemmat profiilit sekä esimerkeissä käytetyt vetotarvikkeet. Kaikki lähtevät varastosta Suomesta yhden kappaleen erissä:

Ennen kuin ostat mitään, tee rehellinen testi: kokoa portaali, työnnä terän kärkeä sivuttain noin 2 kg:n voimalla ja katso, mikä liikkuu. Jos runko joustaa enemmän kuin kelkka, raha kuuluu profiiliin – ei kiskoihin eikä pyöriin.

T-mutterit ja kiinnikkeet

Protocache ei tällä hetkellä myy T-muttereita, kulmarautoja tai epäkeskoholkkeja, joten ne hankitaan muualta. Osta oikeat speksit:

• 2020 / slot 6: uraleveys 6 mm, kierre M5 (M3 ja M4 kevyeen kiinnitykseen)
• 4040 / slot 10 B-tyyppi: uraleveys 10 mm, kierre M8 (M6 kevyempään)

Liukumutteri vai vasaramutteri?

Liukumutteri työnnetään uran avoimesta päästä. Se on lujin, sillä sen tukipinta on suurin eikä se pääse pyörimään kiristettäessä – käytä sitä kantavassa rakenteessa. Vasaramutteri (tai jousikuulallinen pudotusmutteri) voidaan pujottaa uraan mistä tahansa kohdasta ja kiertää 90°: nopea, ihanteellinen jälkiasennuksiin kuten antureihin, kaapelikelkkoihin ja lisäkiinnikkeisiin, mutta pitää hieman heikommin. Sahalaitainen vasaramutteri puree anodisoinnin läpi – se on myös ainoa järkevä tapa saada sähköinen maadoitus, koska anodisointikerros eristää.

Muut kokoonpanosäännöt

• Kulmaraudat ja kolmiotuet eivät ole koriste. Ilman niitä pultattu profiilirunko vinoutuu vinoneliöksi.
• V-slot 2020:n keskireikä on noin 4,2 mm ja ottaa suoraan M5-itsekiertyvän ruuvin – halvin päittäisliitos ilman kierteitystä. T-slot 4040:n keskireikä on mitoitettu M12-kierteitykselle (toimitetaan kierteittämättömänä) piiloliitoksia varten.
• Työnnä liukumutterit uriin ennen kuin runko sulkeutuu ja laske tarve etukäteen. Osta 10–20 % ylimääräisiä muttereita – haluat vielä lisätä anturin tai kaapelikelkan.
• Älä ylikiristä. Uran huulet myötäävät pysyvästi, ja sen jälkeen pyörän kulkupinta tai mutterin ote on pilalla. Vertailuluku: teollisuuden slot 8 -T-mutteri on rajattu 3 Nm:iin. Harrastekäytössä M5 slot 6:ssa riittää käsitiukka + noin neljäsosakierros eli momenttivääntimellä 2–3 Nm. M8 slot 10:ssä voi kiristää enemmän, mutta 15 Nm on jo yläraja.
• Käytä keskilujaa kierrelukitetta (esim. Loctite 243). Jyrsin ja 3D-tulostin tärisyttävät pultit löysälle.
• Suosi matalakantaisia M5-ruuveja siellä missä kelkka tai hihna kulkee ohi – tavalliset kuusiokoloruuvin kannat osuvat V-pyöriin. Poista suojakalvo profiilin pinnalta ennen kokoonpanoa.

Katkaisu ja rungon suoristus

Valmiiksi katkaistu 500 mm:n pala säästää sahan kokonaan, ja pää on tehtaalta suora. Ilmoitettu katkaisutoleranssi on kuitenkin ±1 mm, ja siinä on oleellinen oivallus: absoluuttinen mitta ei ratkaise, parittaminen ratkaisee. Suorakaiteen vastakkaisten sivujen pitää olla keskenään samanmittaiset. Runko, jossa on 499,5 mm ja 500,5 mm pareina, on kunnossa; sekaisin asennettuna saat vinoneliön, jota ei koskaan saa suoraan. Mittaa palat heti saapuessa, merkitse ne ja paritä.

Päittäisliitoksen pään pitää olla myös suora, ei vain oikean mittainen: 0,5°:n vinous 40 mm:n pinnalla tarkoittaa 0,35 mm:n rakoa, joka toimii liitoksessa nivelenä. Tarkista jokainen sahattu pää suorakulmalla ja korjaa viilalla. Katkaisuun sopii katkaisusaha ja 80+ hampainen ei-rautametallien kovametalliterä (negatiivinen rintakulma) tai hienohampainen rautasaha jiirilaatikossa. Purista profiili tiukasti, tue pitkät kappaleet molemmista päistä, sahaa rauhallisesti, voitele vahalla tai WD-40:llä ja käytä suojalaseja. Poista purse ja puhalla lastut urista – V-uraan jäänyt lastu syö POM-pyörän. Älä käytä puuterää positiivisella rintakulmalla: se tarttuu ja heittää kappaleen.

Suoristus vaihe vaiheelta

1. Kokoa pohjasuorakaide sormitiukalle, kulmaraudat paikoillaan mutta pultit löysinä.
2. Purista runko tunnetusti tasaista pintaa vasten (kivilaatta, pöytäsahan pöytä, hyvä MDF-levy), jotta kaikki neljä sivua ovat samassa tasossa. Suora mutta kiertynyt runko on yhtä hyödytön.
3. Mittaa molemmat diagonaalit. Yhtä pitkät = suorassa. 500 × 500 mm rungossa diagonaali on 500 × √2 = 707,1 mm; 500 × 300 mm rungossa √(500² + 300²) = 583,1 mm.
4. Naputa pidempää diagonaalia lyhyemmäksi ja mittaa uudelleen, kunnes ero on alle noin 0,2 mm.
5. Kiristä kulmat ristiin ja vaiheittain – ja mittaa diagonaalit uudelleen kiristyksen jälkeen. Kulmaraudat vetävät runkoa kiristyessään.
6. Varmista lisäksi 3-4-5-menetelmällä (300-400-500 mm) ja isolla suorakulmalla joka sisäkulmasta.
7. Asenna kiskot tai V-pyöräkelkat vasta kun pohja on suorassa. Toisessa järjestyksessä kiskot jäävät epäyhdensuuntaisiksi ja kelkka jumittaa.
8. HGR20 vaatii asennuspinnan tasaisuudeksi alle 0,02 mm/m. Pursotetulla pinnalla siihen ei pitkällä matkalla päästä, joten kiristä kiskon pultit yksi kerrallaan päästä alkaen ja aja kelkkaa mukana tunnustellen jumia.

Profiili ja akselin vetotapa

Vetotavan valinta on käsitelty erikseen artikkelissa Kierretanko vai hihna? – tässä vain profiiliin liittyvät seuraukset.

V-slot 2020 + V-pyörät + GT2-hihna on halvin täydellinen akseli: pyörän tasainen ulkopinta toimii hihnaohjaimena ja 608ZZ-laakeri kiristysrullana. Se toimii, koska hihnaveto kuormittaa kelkkaa kohtuullisesti ja lähinnä akselin suunnassa. Sama profiili T8-kierretangolla on jo rajoilla: kierretangon työntövoima on 2–5-kertainen hihnaan verrattuna, ja se kuormitus otetaan neljällä POM-pyörällä 6 mm:n urassa. Riittää Z-akseliin ja kevyeen jyrsintään, ei alumiiniin.

Miksi juuri 4040 lineaarikiskon alle

Oikea työstöyhdistelmä on T-slot 4040 + HGR20 + T8 tai kuularuuvi, ja kahdesta syystä juuri 4040. Pinnan leveys: HGR20 on 20 mm leveä, eli 2020-profiililla kisko peittää koko pinnan uraa myöten – kiskon viereen ei jää tilaa T-muttereille, kaapelipidikkeille tai rajakatkaisijalle. 40 mm:n pinnalla jää 10 mm käytettävää uraa kiskon molemmin puolin. Reikäjako: HGR20:n reikäväli on 60 mm ja ruuvit M5×16 upotettuina, mikä istuu 4040:n slot 10 -muttereihin vapaasti valittavalla jaolla. Slot 6:ssa M5-mutteri on kokorajoillaan.

Liikematka ja kiskopituudet

Muista kaksi varastorealiteettia. HGR20 on saatavana 50/100/200/300/600 mm pituuksina, joten 600 mm on luonnollinen pari 500 mm:n moduulille – 500 mm kiskoa ei ole. Ja liikematka: 500 mm:n profiili ja 500 mm:n kierretanko eivät anna 500 mm:n liikettä. Vähennä mutterikappale (~15 mm), KP08-laakeripesät (~20 mm per pää), kytkin ja moottoripino sekä rajamarginaali, niin todellinen liike on noin 380–420 mm. Hihnavedossa kulmaraudat, kiristysrulla ja moottorikiinnike syövät noin 40 mm per pää. Tämä on yleisin mitoitusvirhe.

; GRBL-askeleet 500 mm:n moduulille
$100=200   ; T8 Tr8x8, 1/8 mikroaskellus -> 200 askelta/mm (0,005 mm/askel)
$100=80    ; GT2 + 20T-pyörä, 1/16 -> 40 mm/kierros
$130=400   ; realistinen liikematka X 500 mm profiililla

Jos päivität vain yhden osan vanhasta 2020-koneesta, päivitä Z-pilari ja portaalipalkki. Ne ovat ne paikat, joissa ensimmäinen runko lähes aina pettää.

Yhteenveto ja ostoslista

Valitse V-slot 2020, kun liike kulkee profiilissa, jänteet ovat lyhyitä ja hinta ratkaisee: tulostimet, laserit, piirturit, robottirungot ja kotelot. Valitse T-slot 4040, kun leikkaat oikeasti materiaalia, jänne on yli 400 mm tai asennat lineaarikiskon. Käytännössä paras harrastekone on sekarunko: jäykkä 4040-luuranko ja kevyt 2020-täydennys – muistaen, että kiinnikkeet ostetaan kahtena sarjana.

Ostoslista 500 mm:n moduulille: V-slot 2020 anodisoitu 7,90 € tai musta anodisoitu 8,90 €, T-slot 4040 19,90 €, V-slot-pyörä laakereilla 4,20 €, T8 kierretanko 500 mm 12,90 € ja HGR20-lineaarikisko. Lisäksi kannattaa lukea lineaarikisko-opas, NEMA17 vs NEMA23 -vertailu ja käytännön esimerkkinä CNC-piirturin rakennusprojekti, jos olet aloittamassa ensimmäisiä CNC-projekteja. Elektroniikkapuoli löytyy artikkelista Arduino, A4988 ja GRBL.

Tuotteet lähtevät Suomesta, pieniä eriä saa ostaa yhden kappaleen tarkkuudella ja yli 30 €:n tilaukset toimitetaan ilman postikuluja – eli voit tilata ensin yhden profiilin, tehdä 2 kg:n työntötestin ja päättää vasta sitten koko rungon.

Ostoslista yhdellä silmäyksellä

Aloita yhdestä 500 mm:n palasta, tee 2 kg:n työntötesti valmiilla portaalilla ja tilaa loput vasta kun tiedät, kummalla puolella jäykkyysrajaa koneesi on. Tutustu koko alumiiniprofiilivalikoimaan ja rakenna runko kerralla oikein.
