Lineaarikisko-opas: kiskot, laakerit ja kierretangot
Lineaariliike on jokaisen CNC-koneen ja 3D-tulostimen sydän. Olipa kyseessä jyrsimen X-akseli tai tulostimen Z-akseli, oikein valittu lineaarikisko, laakerit ja kierretangot ratkaisevat lopputuloksen tarkkuuden, nopeuden ja kestävyyden. Tässä oppaassa käymme läpi kaikki tärkeimmät lineaariliikkeen komponentit, vertailemme niiden ominaisuuksia ja autamme sinua valitsemaan oikeat osat omaan projektiisi.
Lineaarikiskovalinnan merkitystä ei voi liioitella: väärä valinta voi johtaa tärinään, epätarkkuuteen ja jopa koneen käyttökelvottomuuteen. Käsittelemme tässä artikkelissa kolme pääkategoriaa: profiloidut lineaarikiskot (kuten HGR20), sileät akselit laakereilla sekä kierretangot ja kuularuuvit.
Sisällysluettelo
- Profiloidut lineaarikiskot (HGR20)
- Sileät akselit ja laakerit
- SC8UU vs. LM8UU – kumpi valita?
- Kierretangot vs. kuularuuvit
- Anti-backlash-mutteri – välttämätön päivitys
- Resoluutiolaskuri: askeleet millimetreiksi
- 3D-tulostimen päivityspolku
- Valintamatriisi: mikä sopii projektiisi?
- Käytännön asennusvinkit
- Suositellut tuotteet lineaariliikkeeseen
- Yhteenveto
Profiloidut lineaarikiskot (HGR20)
Profiloitu lineaarikisko, kuten HGR20-lineaarikisko, on CNC-rakentajan ensisijainen valinta vaativiin sovelluksiin. HGR20-kiskon leveys on 20 mm ja korkeus 17,5 mm, ja se käyttää neljää kiertokulkulaakeririviä 45 asteen kosketuskulmalla. Tämä rakenne tarjoaa kuormituskestävyyden kaikissa neljässä suunnassa: radiaalisesti, käänteisradiaalisesti ja molempiin sivusuuntiin.
HGR20-kiskon dynaaminen kuormituskapasiteetti on noin 200 kg yhdellä kiskolla, ja toistotarkkuus on ±0,01 mm. Kitka on vain 1/50 perinteisten liukulaakerien kitkasta, mikä tarkoittaa pienempää moottorin kuormitusta ja tasaisempaa liikettä. Kiskon kaarevat urat kompensoivat asennuspinnan epätasaisuuksia, mikä helpottaa asennusta.
HGR20:n edut
- Erinomainen jäykkyys: Neliömäinen profiili ja neljä kuulariviä tekevät kiskosta huomattavasti jäykemmän kuin pyöreät akselit
- Kuormitus neljässä suunnassa: Kestää leikkausvoimia, joita CNC-jyrsinnässä syntyy
- Nollavälys esikiristyksellä: Ei pelivaraa kelkan ja kiskon välillä
- Momenttikuormituksen kesto: Pyöreät akselit eivät tähän pysty
- Vaihdettavuus: Mikä tahansa HG20-kelkka sopii mihin tahansa HGR20-kiskoon
HGR20:n rajoitukset
Profiloidut kiskot vaativat tasaisen asennuspinnan – alle 0,02 mm/m tasaisuus on suositus. Tämä tarkoittaa käytännössä jyrsittyä tai hiottua alumiiniprofiilia. Kiskot ovat myös kalliimpia kuin sileät akselit, ja kelkat (HGH20 tai HGW20) myydään erikseen.
Sileät akselit ja laakerit
Sileät akselit ovat lineaariliikkeen perusratkaisu, joka on tuttu erityisesti 3D-tulostinrakentajille. 8 mm:n sileä akseli on karkaistu hiiliteräksinen, kromipinnoitettu tanko, jonka pintakovuus on HRC 58–64 ja suoruus alle 0,1 mm/1000 mm. Akselin g6-toleranssi takaa yhteensopivuuden LM8UU-laakerien kanssa.
Sileän akselin suurin heikkous on taipuma pitkillä jänneväleillä. 8 mm:n akseli 500 mm:n jännevälillä taipuu noin 0,5 mm yhden kilogramman kuormalla – tämä on CNC-käytössä aivan liikaa. Taipuma kasvaa jännevälin neljänteen potenssiin: jos jänneväli kaksinkertaistuu, taipuma 16-kertaistuu!
Alle 300 mm:n jänneväleillä sileät akselit toimivat kuitenkin erinomaisesti. Ne ovat edullisia, helppoja asentaa ja laajasti saatavilla. 3D-tulostimissa, laserleikkureissa ja kevyissä sovelluksissa ne ovat edelleen erinomainen valinta.
SC8UU vs. LM8UU – kumpi valita?
LM8UU-laakeri on 8 mm:n lineaarilaakeri, jossa on neljä kuulakanavaa ja kaksinkertainen kumitiivis (2RS). Se painaa vain 15 g ja tarjoaa 274 N:n dynaamisen kuormituskestävyyden. LM8UU on esivoideltu ja sopii suoraan g6-toleranssin akseleille.
SC8UU-lineaarilaakeriyksikkö on käytännössä LM8UU-laakeri alumiinikuoressa, jossa on M4-kiinnitysreiät. Alustan mitat ovat 34 × 30 mm ja kiinnitysreikien väli 24 × 18 mm. SC8UU painaa 56 g ja tarjoaa 260 N:n dynaamisen kuormituskestävyyden.
Milloin valita kumpi?
- LM8UU (€2,90): Kun paino on kriittistä – esimerkiksi 3D-tulostimen X-akselin kelkassa. Kevyempi liikkuva massa tarkoittaa vähemmän tärinää ja nopeampia kiihdytyksiä.
- SC8UU (€4,90): Kun haluat helpon pulttikiinnityksen. Alumiinikuori tarjoaa valmiit M4-reiät, eikä erillistä puristussovitetta tarvita. Sisällä oleva LM8UU-laakeri on myös vaihdettavissa.
Kierretangot vs. kuularuuvit
Lineaariliikkeen toinen puoli on pyörimisliikkeen muuttaminen lineaariseksi. Tähän on kaksi päävaihtoehtoa: trapetsikierretangot ja kuularuuvit.
T8-trapetsikierretanko

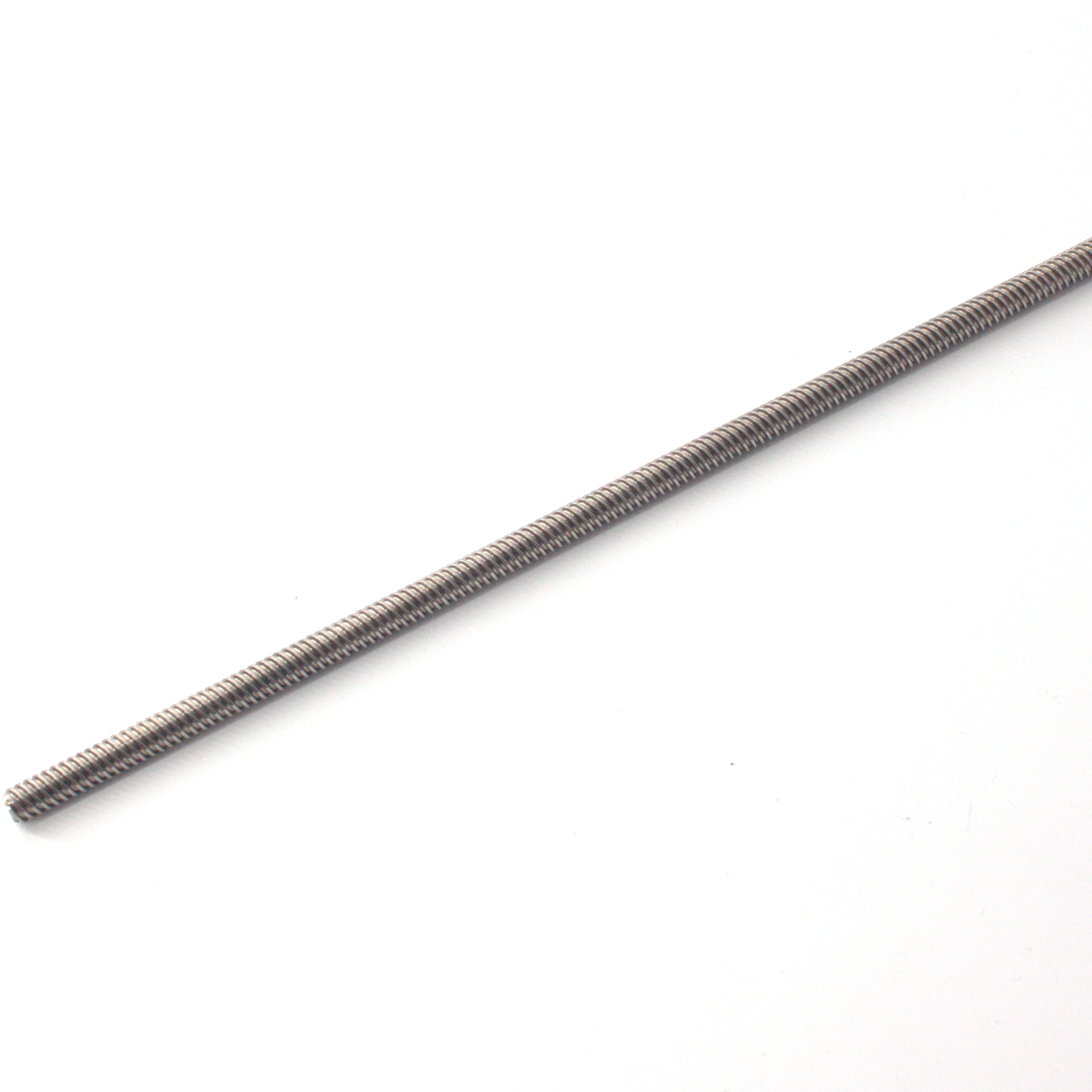

T8-kierretanko (500 mm, 8 mm nousu) on harrastaja-CNC:n ja 3D-tulostimien suosituin valinta. Kierteen tyyppi on Tr8×8-2p (4-alkuinen), mikä tarkoittaa 8 mm:n nousua kierrosta kohden. Materiaali on 304 ruostumatonta terästä. Kierretankoja on saatavilla 250 mm:stä aina 800 mm:iin asti.
T8-kierretangon tärkein etu on itsestään lukittuvuus: liukumakitkan ansiosta tanko pysyy paikallaan, kun moottori pysähtyy. Tämä on kriittistä erityisesti Z-akselilla – ilman itsestään lukittuvuutta tulostuspää tai jyrsinterä putoaisi painovoiman vaikutuksesta.
Kuularuuvi (SFU1605) – vertailukohta
Kuularuuvi käyttää kiertokulkupalloilla toimivaa mutteria, jonka hyötysuhde on yli 90 % verrattuna kierretangon 25–50 %:iin. Kuularuuvi on nopeampi, tarkempi ja pitkäikäisempi, mutta se ei ole itsestään lukittuva. Z-akselilla kuularuuvi vaatii erillisen jarrumekanismin tai vastapainon.
| Ominaisuus | T8-kierretanko | Kuularuuvi (SFU1605) |
|---|---|---|
| Hyötysuhde | 25–50 % | >90 % |
| Välys (standardi) | 0,2–0,5 mm | <0,05 mm |
| Itsestään lukittuva | Kyllä | Ei |
| Hinta (500 mm) | ~€10–15 | ~€30–80 |
| Nopeus | Kohtalainen | Korkea |
| Melu | Kohtalainen | Hiljainen |
| Z-akselin turvallisuus | Pysyy paikallaan | Vaatii jarrun |
Suosituin yhdistelmä harrastaja-CNC:ssä: kuularuuvit X- ja Y-akseleille (nopeus ja tarkkuus) ja T8-kierretanko Z-akselille (itsestään lukittuvuus ja edullisuus).
Anti-backlash-mutteri – välttämätön päivitys
Tavallisessa messinkisessä T8-mutterissa on 0,2–0,5 mm:n välys, joka näkyy 3D-tulosteissa Z-wobble-artefakteina ja CNC-kappaleissa mittavirheinä. T8 Anti-backlash -mutteri (€3,90) on jousikuormitteinen kaksiosainen rakenne, joka eliminoi välyksen alle 0,05 mm:iin.
Mutterin sisäosa on POM-muovia (Delrin), joka on itsevoiteleva – se vähentää kitkaa ja melua ilman erillistä voitelua. Ulkokuori on messinkiä, ja kiinnitys tapahtuu neljällä M3-ruuvilla (reikäväli ~16 mm). Mutteri on suora korvike tavalliselle T8-mutterille.
Anti-backlash-mutteri on yksi edullisimmista ja vaikuttavimmista päivityksistä, jonka voit tehdä CNC-koneeseen tai 3D-tulostimeen. Hinta-laatusuhteeltaan se on ylivoimainen.
Resoluutiolaskuri: askeleet millimetreiksi
T8-kierretangon (8 mm nousu) ja NEMA 17 -askelmoottorin (1,8° = 200 askelta/kierros) yhdistelmällä resoluutio lasketaan seuraavasti:
- Täysi askel: 8 mm / 200 = 0,04 mm/askel
- 1/8 mikroaskellus: 0,04 / 8 = 0,005 mm/askel (200 askelta/mm)
- 1/16 mikroaskellus: 0,04 / 16 = 0,0025 mm/askel (400 askelta/mm)
Vertailun vuoksi: yksialkuinen T8-kierretanko (2 mm nousu) samalla moottorilla antaa täydellä askeleella 0,01 mm/askel ja 1/16 mikroaskelluksella 0,000625 mm/askel. Tämä on äärimmäisen tarkka mutta hyvin hidas. Siksi 4-alkuinen 8 mm:n nousu on suosituin: se tarjoaa hyvän tasapainon nopeuden ja resoluution välillä.
3D-tulostimen päivityspolku
3D-tulostimen lineaariliikkeen päivitys on yksi tehokkaimmista tavoista parantaa tulostuslaatua. Tässä tyypilliset päivityspolut:
Ender 3 -tyyppiset tulostimet (V-slot-pyörät)
- Vakio: POM-pyörät alumiiniprofiililla – kuluvat, löystyvät ja aiheuttavat tärinää
- Päivitys: Vaihda pyörät MGN12-lineaarikiskoihin – X-akseli on vaikuttavin päivityskohde
- Hyödyt: Vähemmän tärinää, tasaisempi liike, parempi tulostuslaatu korkeilla nopeuksilla
- Z-akseli: Vaihda tavallinen messinkimutteri anti-backlash-mutteriin → Z-wobble häviää
Prusa i3 -tyyppiset tulostimet (sileät akselit)
Nämä tulostimet käyttävät 8 mm:n sileitä akseleita ja LM8UU-laakereita. Päivityspolku on yksinkertainen: vaihda kuluneet LM8UU-laakerit uusiin, tarkista akselien suoruus ja lisää anti-backlash-mutteri Z-akselille. Jos haluat merkittävämmän päivityksen, vaihda X- ja Y-akselien sileät akselit MGN12-kiskoihin.
Budjetti 3D-tulostinrakennus
Protocachen valikoimalla saat pienen tulostimen lineaariliikkeen komponentit edullisesti:
- 8 mm:n sileät akselit (€6,90/200 mm) + LM8UU-laakerit (€2,90/kpl) tai SC8UU-yksiköt (€4,90/kpl)
- T8-kierretanko Z-akselille (€12,90/500 mm) + anti-backlash-mutteri (€3,90)
- Kokonaiskustannus lineaariliikkeelle: noin 50–80 €
Valintamatriisi: mikä sopii projektiisi?
Oikean lineaariliikejärjestelmän valinta riippuu viidestä tekijästä:
- Mitä rakennat? 3D-tulostin → sileät akselit riittävät. CNC-jyrsin → profiloidut kiskot suositeltavia.
- Mikä on budjettisi? Tiukka → sileät akselit + T8. Kohtuullinen → HGR20 + T8. Korkea → HGR20 + kuularuuvit.
- Mikä on jänneväli? Alle 300 mm → sileät akselit toimivat. 300–600 mm → harkitse HGR20:ta. Yli 600 mm → HGR20 on välttämätön.
- Syntyykö leikkausvoimia? Ei (3D-tulostin) → sileät akselit. Kevyitä (laser) → MGN12. Raskaita (CNC-jyrsintä) → HGR20.
- Pystyakseli? Käytä aina kierretankoa (itsestään lukittuva), ellei käytössä ole jarrumekanismia.
Kokoluokkien hierarkia
- 3D-tulostimet: MGN9 tai MGN12 (miniatyyrikiskot) tai 8 mm:n sileät akselit
- Kevyet CNC:t ja laserleikkurit: MGN12 tai HGR15
- Harrastaja-CNC-jyrsimet: HGR20 – suosituin valinta DIY-CNC-rakennuksiin
- Raskaat CNC-koneet: HGR25 tai HGR30
Käytännön asennusvinkit
Oikea asennus on yhtä tärkeää kuin oikea komponenttivalinta. Tässä tärkeimmät vinkit:
HGR20-kiskon asennus
- Asennuspinnan tasaisuuden on oltava alle 0,02 mm/m – käytä jyrsittyä tai hiottua alumiiniprofiilia
- Kiinnitysruuvit: M5×16, reikäväli 60 mm
- Kiristä ruuvit tasaisesti keskeltä reunoille – älä kiristä yhtä ruuvia kerrallaan loppuun
- Tarkista kelkan liikkuvuus kiristyksen jälkeen – sen pitää liukua vapaasti ilman vastusta
Sileän akselin asennus
- Varmista parikiskojen yhdensuuntaisuus – mittaa etäisyys molemmista päistä
- Käytä SK8- tai SHF8-kiinnikkeitä akselin päissä
- Voitele akselit säännöllisesti kevyellä koneöljyllä
- Tarkista akselien suoruus ennen asennusta – vieritä tasaisella pinnalla
T8-kierretangon asennus
- Käytä joustavaa kytkintä moottorin ja kierretangon välissä – se kompensoi linjausvirheitä
- Tue kierretangon päät KP08-laakeriyksiköillä
- Tarkista yhteensopivuus: TR8×8 (4-alkuinen, 8 mm nousu) on yleisin tyyppi
- Anti-backlash-mutterin jousikuormitus on säädettävä sopivaksi – liian tiukka lisää kitkaa, liian löysä ei poista välystä
Suositellut tuotteet lineaariliikkeeseen
Tässä Protocachen suosituimmat lineaariliikkeen komponentit – voit lisätä ne suoraan ostoskoriin:
Yhteenveto
Lineaariliikkeen komponenttien valinta voi tuntua monimutkaiselta, mutta oikeilla tiedoilla päätös on suoraviivainen. Aloita projektin vaatimuksista – budjetti, jänneväli, kuormitus ja tarkkuus – ja valitse komponentit sen mukaan.
Muista nämä pääsäännöt: HGR20-lineaarikisko on paras valinta CNC-jyrsimiin ja vaativiin sovelluksiin, sileät akselit riittävät 3D-tulostimiin ja kevyihin projekteihin, ja T8-kierretanko anti-backlash-mutterilla on edullisin ja turvallisin ratkaisu Z-akselille.
