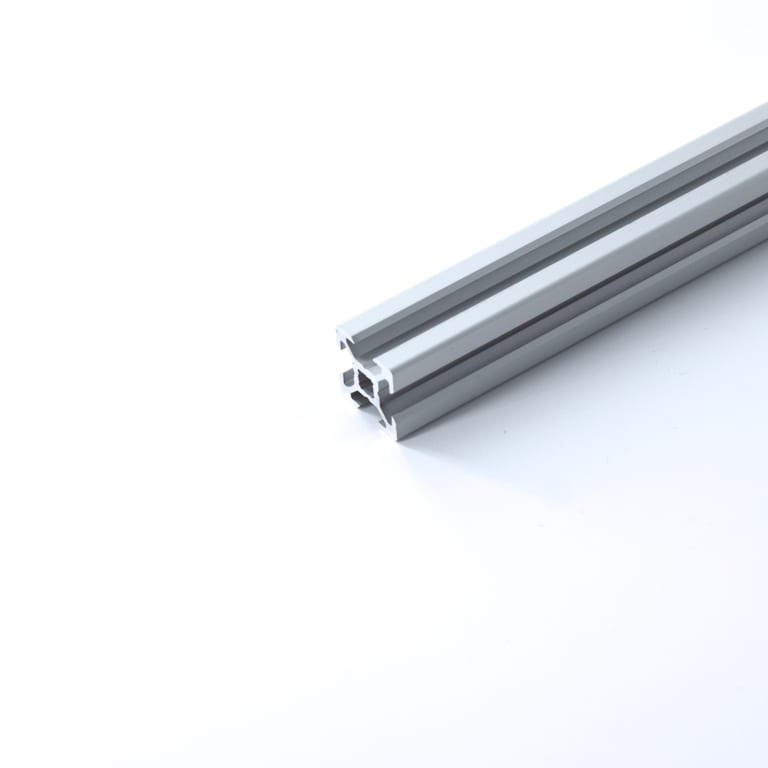

Alumiiniprofiili V-slot 2020, 500 mm, anodisoitu

V-Slot 2020 -alumiiniprofiili on 20 × 20 mm:n rakenneprofiili, joka on katkaistu käytännölliseen 500 mm:n mittaan ja pinnoitettu kirkkaalla (luonnonhopea) anodisoinnilla. Se kuuluu laajasti käytettyyn 20-sarjan V-Slot-perheeseen, joka on avoin ja standardoitu rakennusjärjestelmä lukemattomien 3D-tulostimien, CNC-koneiden ja robotiikkaprojektien taustalla.

Kaikilla neljällä sivulla on V-muotoinen ura, jonka kyljet ovat 45°:n kulmassa. Toisin kuin perinteisessä T-urassa, tämä viistetty geometria antaa V-pyörien pyöriä suoraan profiilin päällä, joten profiili toimii samanaikaisesti lineaarijohteena ja runkorakenteena — erillistä lineaarikiskoa ei tarvita. Samat 6 mm:n uran avaukset sopivat vakiomallisille slot-6 T-muttereille ja pudotusmuttereille M5-ruuveilla, joten lisävarusteet voi kiinnittää mihin tahansa kohtaan profiilin pituudelta ilman poraamista. Keskellä kulkee läpimenevä reikä päätykiinnitystä varten; päitä ei ole valmiiksi kierteitetty, mutta niihin on helppo tehdä M5-kierre.

• Poikkileikkaus: 20 × 20 mm, 4 V-uraa, viistetyt kulmat
• Pituus: 500 mm, toleranssi n. ±0,2 mm
• Ura: 6 mm:n avaus (slot-6), yhteensopiva M5-T-mutterien kanssa
• Materiaali: alumiiniseos 6063-T5, kovuus n. 60–70 HB
• Lujuus: murtolujuus ≥ 185 MPa, myötölujuus ≥ 145 MPa
• Paino: n. 0,40 kg/m, noin 0,20 kg per 500 mm:n kappale
• Pinta: sileä kirkkaaksi anodisoitu hopeanvärinen pinta, joka takaa hiljaisen ja tasaisen V-pyörien liikkeen

6063-T5-seos yhdistää hyvän lujuuden erinomaiseen korroosionkestoon ja tasaiseen, korkealaatuiseen anodisoituun pintaan — juuri sitä mitä tarkka V-pyörien ohjaus vaatii. Profiili on kevyt mutta jäykkä, se ei vaadi maalausta ja sitä on helppo työstää: katkaise haluttuun mittaan katkaisusahalla tai jopa käsisahalla ja kokoa kaikki yhdellä kuusiokoloavaimella.

Tyypilliset käyttökohteet: FDM-3D-tulostimien rungot (karteesinen, CoreXY, Delta), CNC-jyrsimet, laserkaivertimet ja -leikkurit, plasma- ja vaahtomuovileikkurit, lineaariaktuaattorit ja liikeakselit, robottien rungot ja portaalit, kameraliu’ut, jigit, työpöydät, kotelot ja konesuojat. 2020-koko on perheen kevyimmin kuormitettava jäsen, ihanteellinen silloin kun tila ja paino ovat tärkeitä ja kuormat ovat kohtuullisia.

Yhdistä V-pyöriin, epäkeskoholkkeihin, portaalilevyihin, kulmakiinnikkeisiin, liitoslevyihin, uransuojiin, päätytulppiin, NEMA 17 -moottorikiinnikkeisiin, GT2-hihnoihin ja johderuuvisarjoihin, niin saat täysin modulaarisen ja muokattavan rakenteen. Saatavana myös mustaksi anodisoituna.
