T8 kierretanko – mikä pituus mihinkin projektiin?
T8 kierretanko on harrastaja-elektroniikan ja CNC-maailman peruskomponentti – ja samalla yksi yleisimmistä kysymyksistä, joita saamme: ”Minkä pituuden tarvitsen?” Sitä käytetään 3D-tulostimissa, CNC-jyrsimissä, laserkaivertimissa ja lukemattomissa DIY-projekteissa muuttamaan askelmoottorin pyörimisliike tarkaksi lineaariliikkeeksi. Mutta kun valikoimasta löytyy pituuksia 250 millimetristä aina 800 millimetriin, miten valitset oikean?
Tässä artikkelissa vertailemme kaikkia saatavilla olevia T8-trapetsikierretankojen pituuksia, käymme läpi tyypilliset käyttökohteet jokaiselle pituudelle ja autamme sinua tekemään oikean valinnan. Käsittelemme myös kriittisen nopeuden, anti-backlash-mutterin tarpeen ja käytännön vinkit asennukseen.
Sisällysluettelo
Yhteiset tekniset tiedot – kaikki pituudet
Kaikki Protocachen T8 kierretangot jakavat samat tekniset ominaisuudet – ainoastaan pituus vaihtelee. Tämä tekee vertailusta suoraviivaista:
- Kierteen tyyppi: Trapetsimuotoinen (TR8×8), oikeakätinen
- Ulkohalkaisija: 8 mm
- Nousu (pitch): 2 mm (vierekkäisten kierreharjanteiden väli)
- Johtoluku (lead): 8 mm per kierros (lineaarinen liike yhdellä täydellä kierroksella)
- Kierrealoitusten määrä: 4 (nelialkuinen kierre)
- Materiaali: 304 ruostumaton teräs
- Hinta: 12,90 € (kaikki pituudet)
Nelialkuinen kierre tarkoittaa, että yksi moottorin kierros siirtää mutteria 8 mm. Tämä on erinomainen kompromissi nopeuden ja tarkkuuden välillä. Tyypillisellä 1,8° askelmoottorilla (200 askelta/kierros) ja 1/8-mikroaskelluksella saavutetaan 0,005 mm:n resoluutio – riittävä lähes kaikkiin harrastusprojekteihin.
Miksi trapetsikierre eikä tavallinen metrikierre?
Trapetsikierretanko eroaa tavallisesta M8-kierretangosta merkittävästi. Trapetsimuotoinen kierreprofiili tarjoaa pienemmän kitkan, suuremman kuormankantokyvyn ja tasaisemman liikkeen. Lisäksi se ei jumiudu yhtä helposti kuin tavallinen V-muotoinen metrikierre. Tämä on syy, miksi T8 kierretanko on vakiintunut standardi 3D-tulostus- ja CNC-harrastuksessa.
T8 kierretanko pituusvertailu – kaikki vaihtoehdot
Alla olevassa taulukossa näet kaikki saatavilla olevat pituudet, niiden efektiivisen liikeradan ja tyypillisimmät käyttökohteet yhdellä silmäyksellä:
| Pituus | Efektiivinen liikematka | Tyypillinen käyttökohde | Tärinäriski |
|---|---|---|---|
| 250 mm | ~200–220 mm | Pienet 3D-tulostimet, lineaariaktuaattorit | Erittäin matala |
| 300 mm | ~250–270 mm | CNC 3018 Z-akseli, pienet tulostimet | Erittäin matala |
| 400 mm | ~350–370 mm | Ender 3 Z-akseli, yleisin pituus | Matala |
| 500 mm | ~450–470 mm | CR-10-tyyppiset tulostimet, keskikokoiset CNC:t | Matala–kohtalainen |
| 700 mm | ~640–660 mm | Suuret CNC-jyrsimet, korkeat tulostimet | Kohtalainen |
| 800 mm | ~740–760 mm | Suuret CNC-koneet, teollisuusprotot | Korkeampi |
Huomaa: Efektiivinen liikematka on aina 30–60 mm lyhyempi kuin tangon kokonaispituus. Tämä johtuu mutterin pituudesta, kytkimen tilantarpeesta ja kiinnityslaitteistosta.
Käyttökohteet pituuksittain

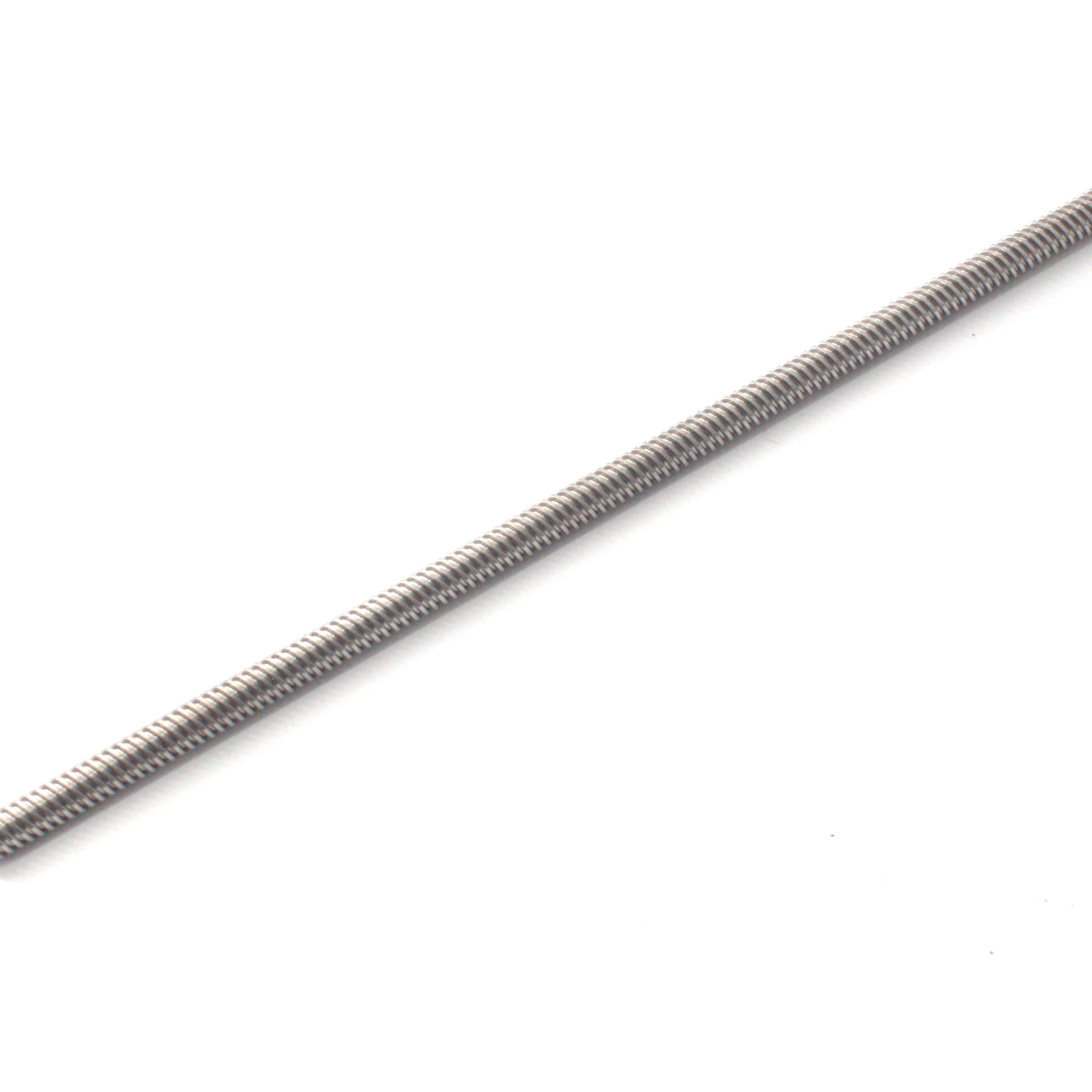

250 mm – kompaktit projektit
T8-trapetsikierretanko 250 mm on lyhin vaihtoehto ja sopii erinomaisesti tilanahtaisiin rakennelmiin. Tyypillisiä käyttökohteita ovat pienet 3D-tulostimet (mini Prusa -tyyppiset), lyhyet kamerasliderit, pienet robottikäsivarret ja laboratoriolaitteiden paikoitus, kuten motorisoitu mikroskooppipöytä. Lyhyt pituus tarkoittaa minimaalista taipumaa, joten tämä on varma valinta myös korkeammilla kierrosnopeuksilla.
300 mm – pienet tulostimet ja CNC Z-akseli
T8 kierretanko 300 mm on suosittu valinta pieniin 3D-tulostimiin (Prusa Mini -tyylinen, ~180 mm Z-korkeus) ja CNC 3018 -jyrsimen Z-akseliin. Sopii myös laserkaivertimen tarkennussäätöön ja keskipitkiin lineaariaktuaattoreihin. CNC 3018 käyttää tyypillisesti 295–365 mm:n kierretankoja akseleissaan.

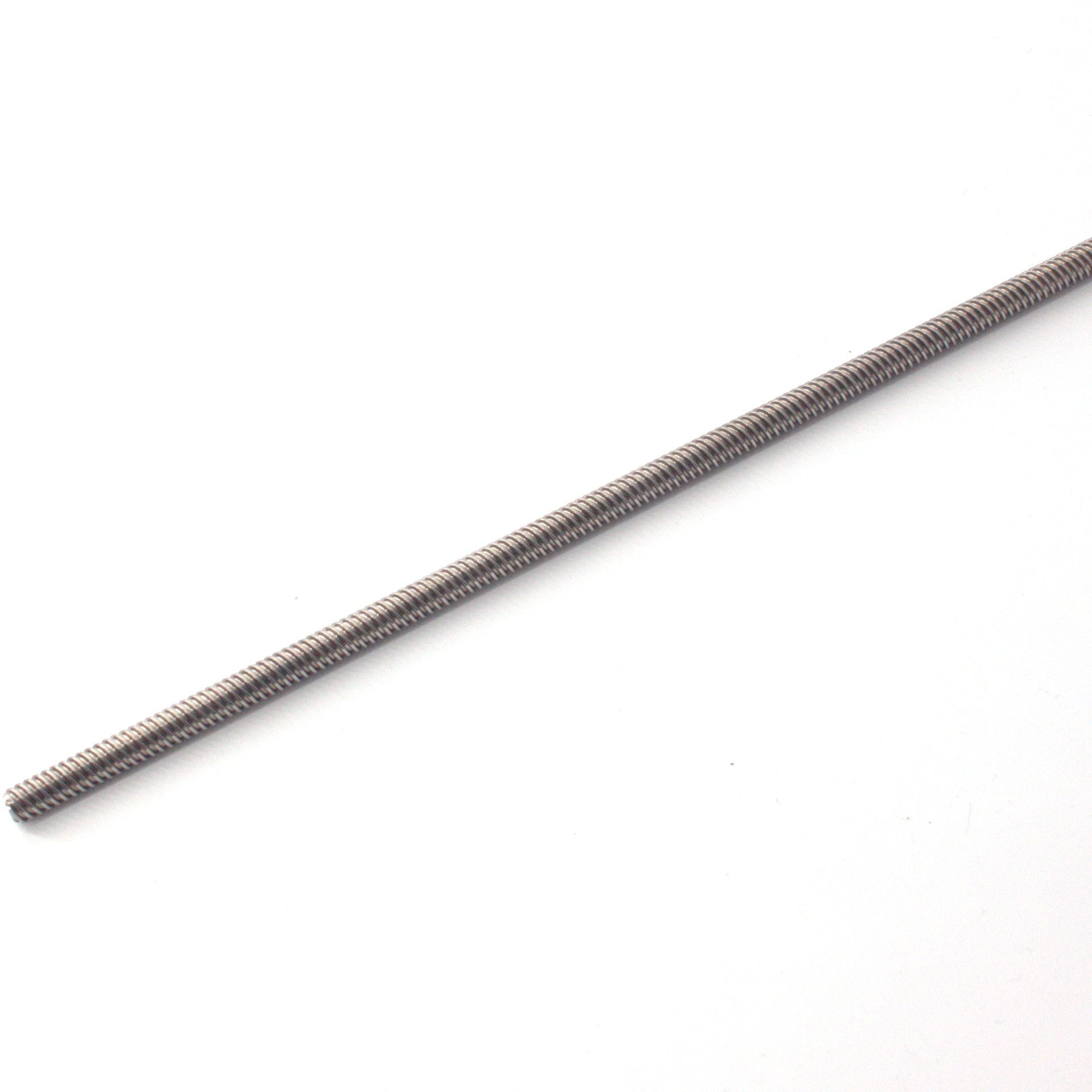

400 mm – suosituin pituus
T8 kierretanko 400 mm on ylivoimaisesti myydyin pituus, ja syystä. Tämä on täsmälleen sama pituus, jota käytetään maailman suosituimmassa 3D-tulostimessa – Creality Ender 3:ssa ja sen Pro-versiossa. Se sopii myös Prusa i3 MK3S:n Z-akseliin sekä useimpiin FDM-tulostimiin, joiden Z-korkeus on 200–250 mm. Jos olet epävarma, 400 mm on turvallisin valinta.
500 mm – suuremmat tulostimet ja keskikokoiset CNC:t
T8 kierretanko 500 mm palvelee suurempia rakennelmia. CR-10-tyyppiset tulostimet (~400 mm Z-korkeus) käyttävät noin 515 mm:n kierretankoja. Tämä pituus sopii myös keskikokoisiin CNC-jyrsimiin (300–400 mm:n työalue), Voron-tyylisiin tulostinprojekteihin ja suurempiin laserkaivertimiin. Vaakasuuntaisessa käytössä anti-backlash-mutteri on vahvasti suositeltava.
700 mm – suuret CNC-projektit
T8 kierretanko 700 mm on tarkoitettu suuriin projekteihin: CNC-jyrsimet, joiden työalue ylittää 500 mm, korkeat custom CoreXY -tulostimet ja suuret laserkaivertimet. Tässä pituudessa tukilaakerit tangon molemmissa päissä ovat jo suositeltavia. Käytä KP08- tai KFL08-laakeripesiä vakauden varmistamiseksi.
800 mm – pisin vaihtoehto suuriin koneisiin
T8 kierretanko 800 mm on pisin saatavilla oleva vaihtoehto. Se soveltuu suuriin CNC-koneisiin (600 mm+ työalue), teollisuusautomaation prototyyppeihin ja ammattimaisiin kameraslidereihin. Tässä pituudessa tukilaakerit molemmissa päissä ovat välttämättömät – ilman niitä tanko alkaa täristä ja taipua. Pidä kierrosnopeus alle 400–500 RPM:n.
Kriittinen nopeus ja tärinä
Pidempi kierretanko CNC-koneessa ei ole aina parempi. Jokaisella kierretangolla on kriittinen nopeus, jonka ylittäminen aiheuttaa vaarallista tärinää (ns. whip). T8 kierretangon 8 mm:n halkaisija asettaa käytännön rajat pituudelle.
Alla kriittiset nopeudet tuettu-tuettu-konfiguraatiossa (laakerit molemmissa päissä):
- 250 mm: ~10 100 RPM → turvallinen nopeus ~8 000 RPM
- 300 mm: ~7 000 RPM → turvallinen nopeus ~5 600 RPM
- 400 mm: ~3 950 RPM → turvallinen nopeus ~3 150 RPM
- 500 mm: ~2 530 RPM → turvallinen nopeus ~2 020 RPM
- 700 mm: ~1 290 RPM → turvallinen nopeus ~1 030 RPM
- 800 mm: ~990 RPM → turvallinen nopeus ~790 RPM
Käytännössä harrastusprojekteissa harvoin ylitetään 300–500 RPM, joten kaikki pituudet ovat turvallisia tyypillisessä käytössä. Huomio kannattaa kuitenkin kiinnittää 700 mm:n ja 800 mm:n tankoihin: jos toinen pää on vapaasti ilmassa (ilman laakeria), kriittinen nopeus putoaa noin kolmasosaan. Tukilaakerit ovat siis pitkillä tangoilla ehdottoman tärkeitä.
Milloin anti-backlash-mutteri tarvitaan?
Tavallisessa messinkimutterissa on tyypillisesti 0,1–0,3 mm:n välys (backlash). T8 Anti-backlash -mutteri (3,90 €) poistaa tämän välyksen jousikuormitteisella kaksiosaisella rakenteella. Mutterin POM (Delrin) -sisäosa on itsevoiteleva, joten erillistä rasvausta ei juuri tarvita.
Ehdottomasti tarvitset anti-backlash-mutterin:
- CNC-jyrsinnässä – leikkausvoimat aiheuttavat suunnanvaihtoja, ja välys näkyy suoraan työstötarkkuudessa
- Vaakasuuntaisessa käytössä – painovoima ei esijännitä mutteria, joten se kelluu kierteessä
- Tarkkuuspaikoituksessa – laboratoriolaitteet, mittauslaitteet, pick-and-place
- Pitkillä tangoilla (700–800 mm) – välys kertautuu pidemmillä matkoilla
Suositeltava päivitys:
- 3D-tulostimen Z-akseli – vähentää Z-wobble-artefakteja ja parantaa kerrosten tasaisuutta
- Laserkaivertimen tarkennus – parempi toistettavuus
- Kamerasliderit – tasaisemmat suunnanvaihdot
Ei yleensä tarvita:
- Yksinkertaiset pystysuuntaiset lineaariaktuaattorit (painovoima esijännittää mutterin)
- Yhteen suuntaan liikkuvat sovellukset (ei suunnanvaihtoa = ei välysongelmaa)
- Projektit, joissa ±0,1–0,3 mm:n tarkkuus riittää
Näin valitset oikean pituuden
Oikean T8 kierretangon pituuden valinta on yksinkertaista, kun noudatat tätä neljän vaiheen prosessia:
- Mittaa tarvittava liikematka – kuinka pitkän matkan mutterin täytyy liikkua? Esimerkiksi Ender 3:n Z-korkeus on ~250 mm.
- Lisää 30–60 mm – tämä kattaa mutterin pituuden, kytkimen, kiinnityslaitteet ja turvamarginaalin.
- Huomioi koneen runko – kierretangon täytyy mahtua rakenteen sisään. Mittaa käytettävissä oleva tila.
- Valitse lähin saatavilla oleva pituus – pyöristä ylöspäin. Liian pitkä on parempi kuin liian lyhyt, sillä tankoa voi aina lyhentää.
Pikaopas tunnettujen koneiden mukaan
- Ender 3 / Ender 3 Pro: 400 mm
- CR-10 / CR-10S: 500 mm
- Prusa i3 MK3S: 300–400 mm
- CNC 3018 (Z-akseli): 300 mm
- Voron 2.4 (350 mm build): 500 mm
Voiko kierretankoa lyhentää?
Kyllä! Kaikkia T8-kierretankoja voi lyhentää rautasahalla, Dremelillä tai kulmahiomakoneella. Näin teet sen oikein:
- Merkitse leikkauskohta tarkasti teipillä – teipin reuna toimii suorana ohjaimena.
- Leikkaa hitaasti ja tasaisesti. Vältä tangon ylikuumentamista.
- Poista jäysteet viilalla huolellisesti.
- Aja messinkimutteri leikatun pään yli muutaman kerran – tämä ”puhdistaa” kierteet ja varmistaa mutterin sujuvan kulun.
Tämä tarkoittaa, että voit huoletta tilata hieman pidemmän tangon ja lyhentää sen tarvittaessa. Esimerkiksi 800 mm:n tanko toimii erinomaisena lähtökohtana, jos tarvitset epästandardin pituuden.
Yhteenveto ja tuotelinkit
T8 kierretanko on monipuolinen ja edullinen komponentti, joka löytyy lähes jokaisesta DIY-CNC-koneesta ja 3D-tulostimesta. Oikean pituuden valinta riippuu projektisi vaatimasta liikematkasta – muista lisätä 30–60 mm marginaalia.
Nyrkkisääntö: Jos rakennat Ender 3 -tyyppistä tulostinta, valitse 400 mm. Jos rakennat suurempaa CNC-jyrsintä, 500–800 mm palvelee paremmin. Pieniin erikoisprojekteihin 250–300 mm riittää mainiosti.
Kaikki Protocachen T8-kierretangot ovat 304 ruostumatonta terästä, nelialkuisella 8 mm:n nousulla, ja ne maksavat 12,90 € pituudesta riippumatta. Täydennä tilaus T8 Anti-backlash -mutterilla (3,90 €), niin saat parhaan mahdollisen tarkkuuden projektiisi.
