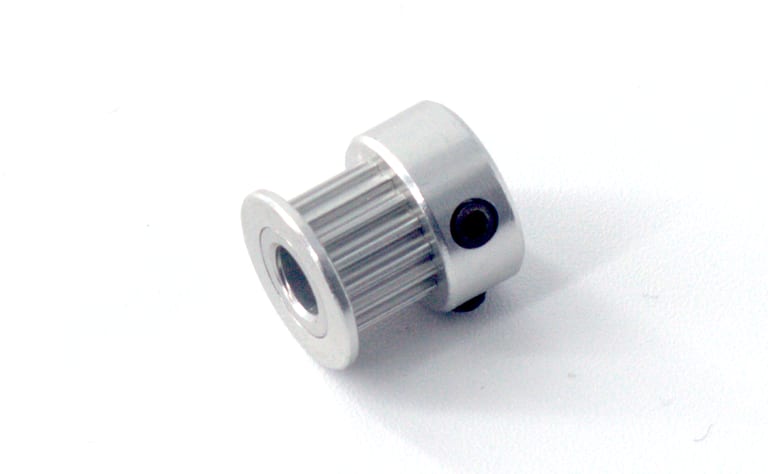

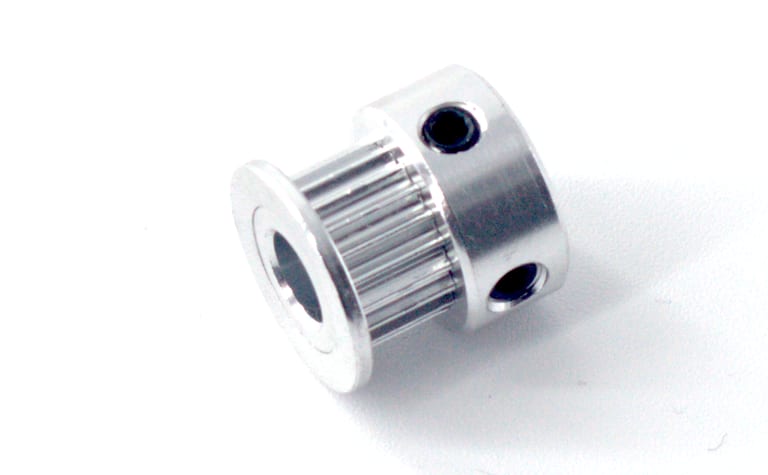

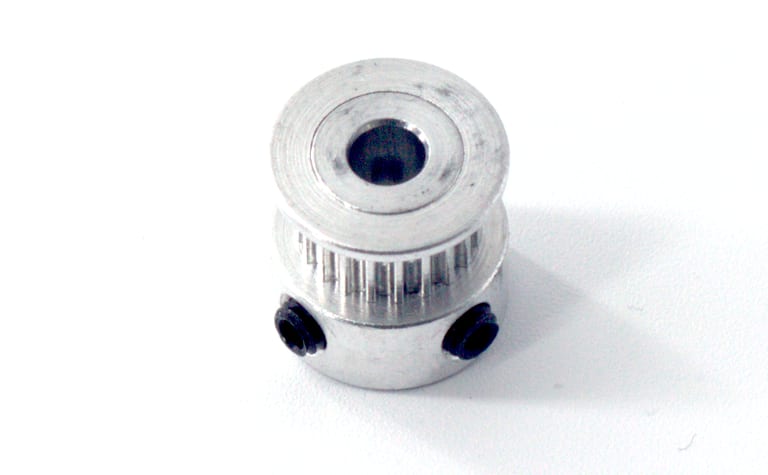

GT2 hihnapyörä 16H 5mm

GT2-hammashihnapyörä 16 hampaalla ja 5 mm:n akselireiällä on tarkka liikkeenohjaukseen suunniteltu komponentti, joka on yhteensopiva standardien GT2-hammashihnojen (2 mm:n hammasjako) kanssa. Kevyestä alumiiniseoksesta koneistettu hihnapyörä tarjoaa tarkan ja välyksettömän lineaariliikkeen — 5 mm:n akselireikä sopii suoraan NEMA 17 -askelmoottorin akselille, joka on 3D-tulostimien ja pöytä-CNC-koneiden yleisin moottorikoko.

GT2-hammasprofiili on muotoilultaan pyöristetty, mikä varmistaa tasaisen ja tarkan kosketuksen hihnan ja hihnapyörän hampaiden välillä. Toisin kuin vanhemmat profiilit, kuten T2.5 tai MXL, GT2:n pyöristetyt hampaat ovat pidempään kosketuksessa hihnan kanssa pyörimisen aikana, mikä käytännössä eliminoi välyksen liikesuunnan vaihtuessa. Tämä tarkoittaa parempaa paikoitustarkkuutta ja pidempää hihnan käyttöikää vähentyneen kulumisen ansiosta.

Tekniset tiedot:

• Hampaiden lukumäärä: 16
• Hammasjako: 2 mm (GT2-standardi)
• Akselireiän halkaisija: 5 mm — sopii NEMA 17 -askelmoottorin akseliin
• Hihnayhteensopivuus: 6 mm leveät GT2-hammashihnat
• Jakoympyrän halkaisija: ~10,19 mm
• Siirtymä kierrosta kohti: 32 mm
• Materiaali: Alumiiniseos, koneistettu hopeinen pinta
• Laipat: Kaksilaippainen rakenne pitää hihnan linjassa
• Kiinnitysruuvit: 2 kuusiokoloruuvia (madepultit) varmaan akselikiinnitykseen

Käyttökohteet:

• 3D-tulostimet: X- ja Y-akselien liikejärjestelmät RepRap-tyyppisissä ja muissa FDM-tulostimissa
• CNC-koneet: Akseliliike pöytäjyrsimissä sekä laserleikkureissa ja -kaivertimissa
• Robotiikka: Lineaariliike robottikäsivarsissa, mobiiliroboteissa ja automaatiojärjestelmissä
• Maker-projektit: NEMA 17 -askelmoottorit Arduino- ja Raspberry Pi -projekteissa
• Yleinen liikkeenhallinta: XY-pöydät, kamerasliderit ja V-Slot-profiilirakenteet

Miksi 16 hammasta? Pienempi hihnapyörä siirtää hihnaa 32 mm kierrosta kohti, kun 20-hampainen siirtää 40 mm. Sama moottorin askel tuottaa siis lyhyemmän liikkeen — eli hienomman resoluution ja suuremman vetovoiman hihnalla. Vastineeksi huippunopeus jää matalammaksi ja hihna taipuu jyrkemmälle kaarelle. Valitse tämä, kun tarkkuus on tärkeämpää kuin nopeus.

Kaksilaippainen rakenne toimii hihnan ohjaimena hihnapyörän molemmilla puolilla ja estää GT2-hihnaa luiskahtamasta pois käytön aikana. Kaksi kiinnitysruuvia (madepultit) mahdollistavat hihnapyörän tukevan kiinnityksen mihin tahansa 5 mm:n akseliin, mikä varmistaa luotettavan voimansiirron ilman luistamista.

Huomio: Tämä hihnapyörä on yhteensopiva ainoastaan GT2 6 mm:n hammashihnojen kanssa. MXL- tai muut hihnaprofiilit eivät ole yhteensopivia hammasgeometrian erojen vuoksi. Tarkista ennen tilausta, että moottorisi akselin halkaisija on 5 mm — 6,35 mm:n ja 8 mm:n akseleille on omat hihnapyöränsä.
