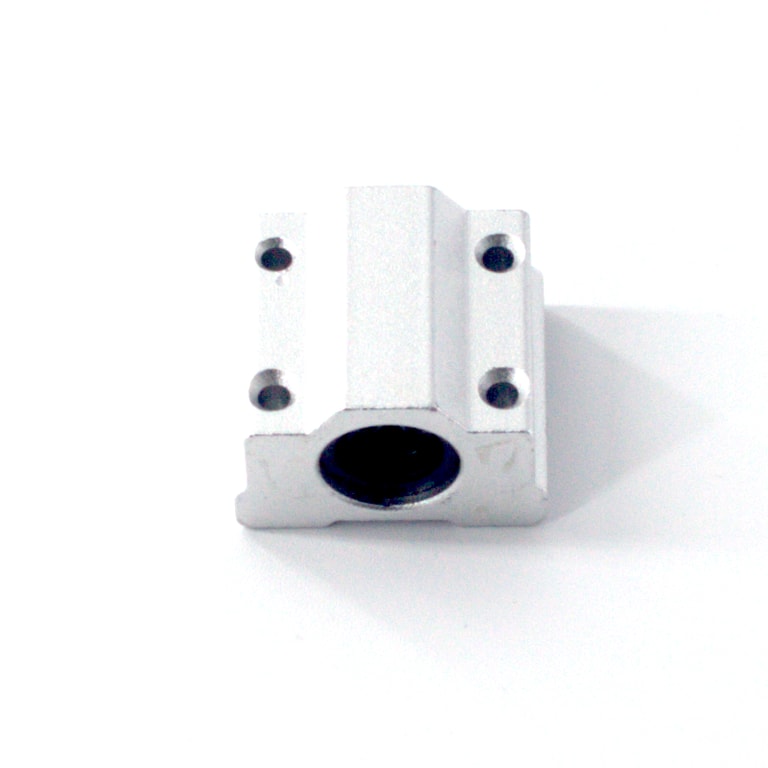

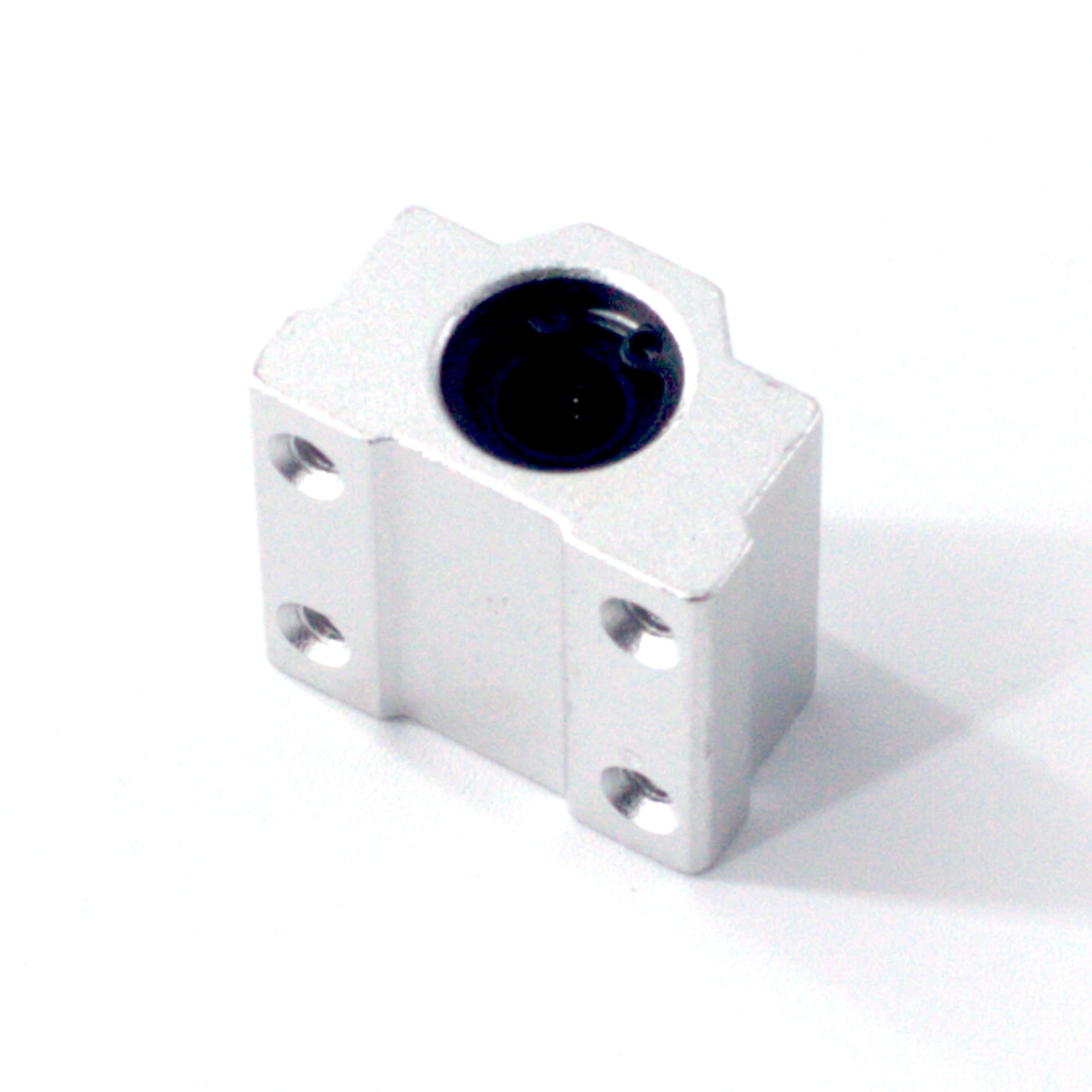

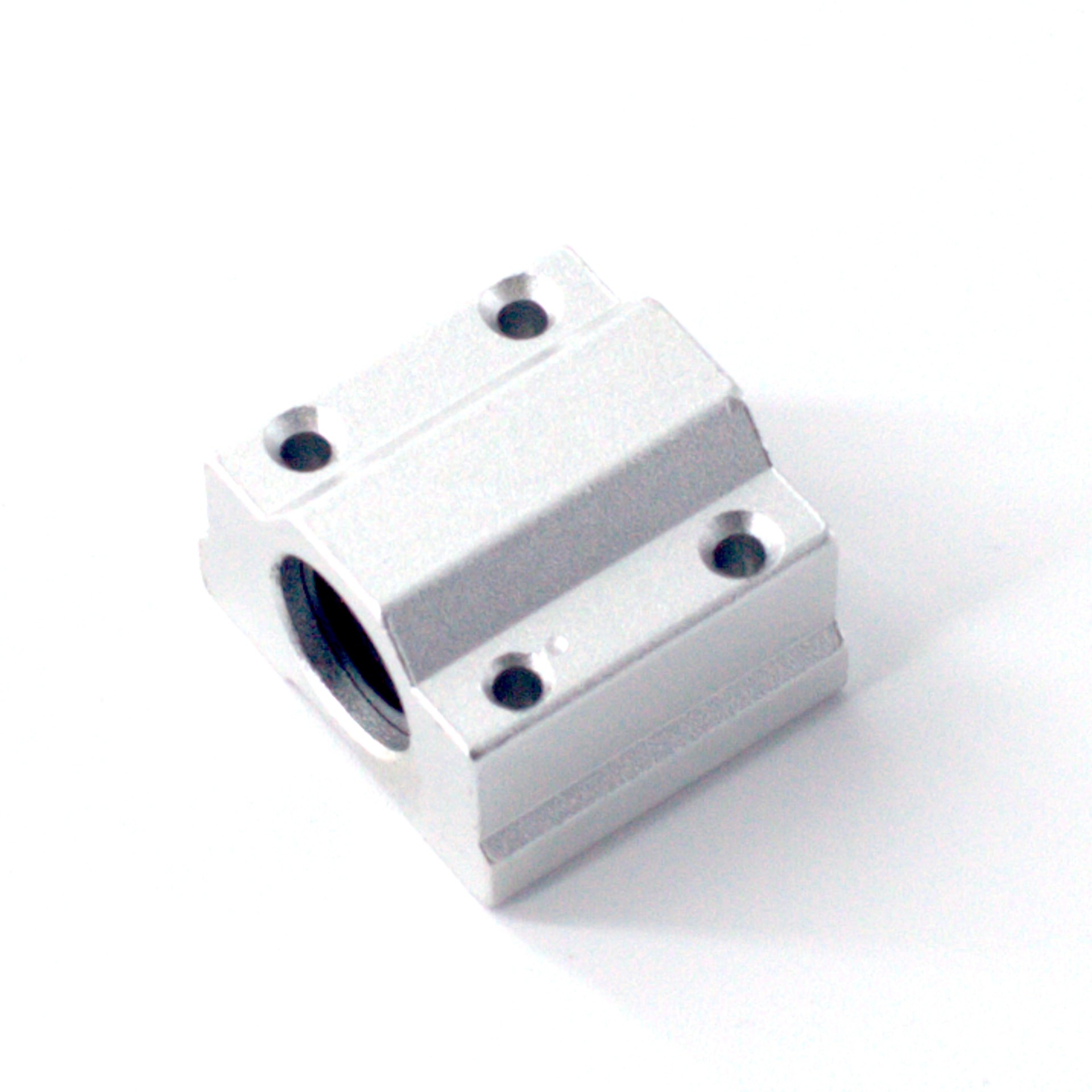

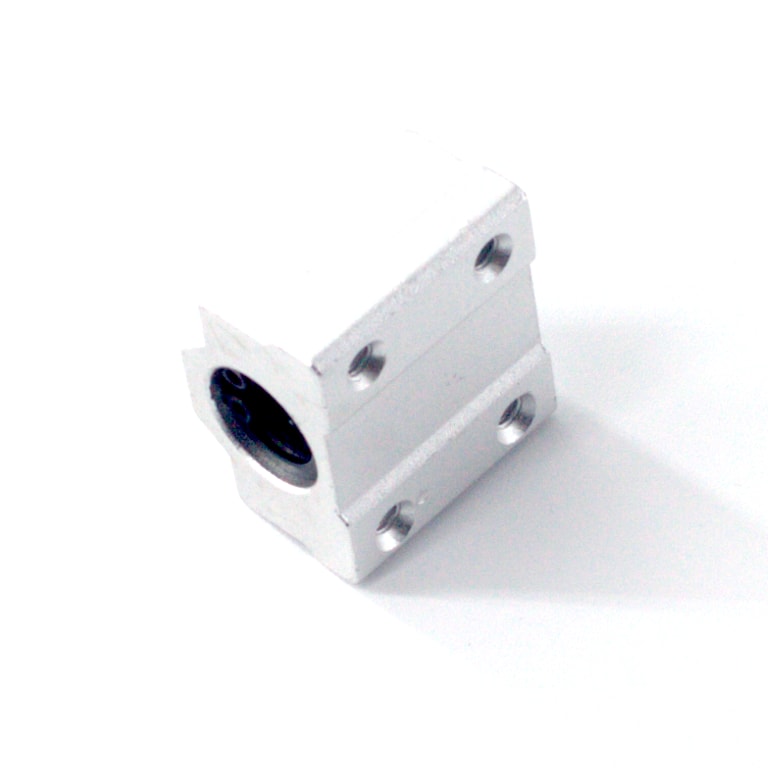

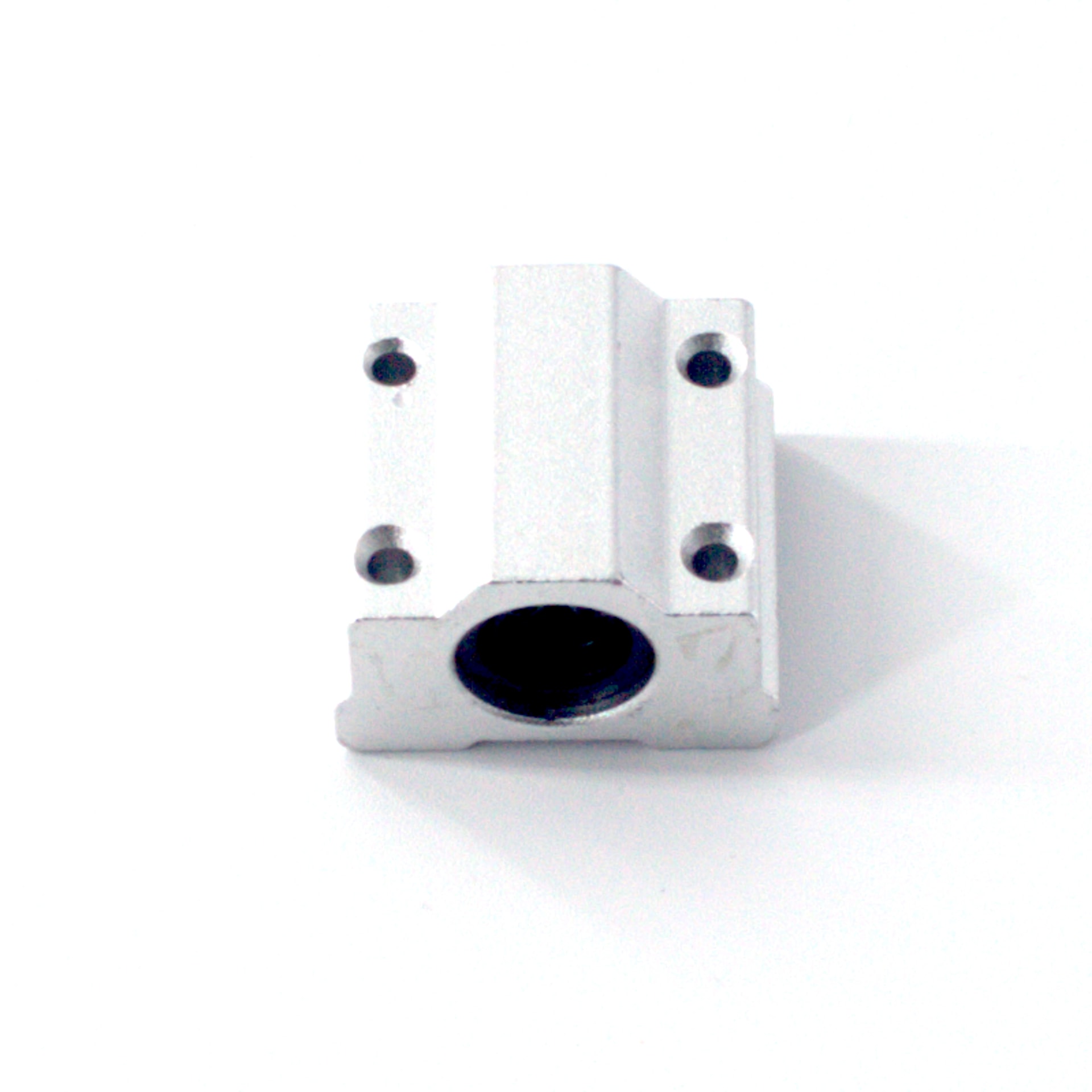

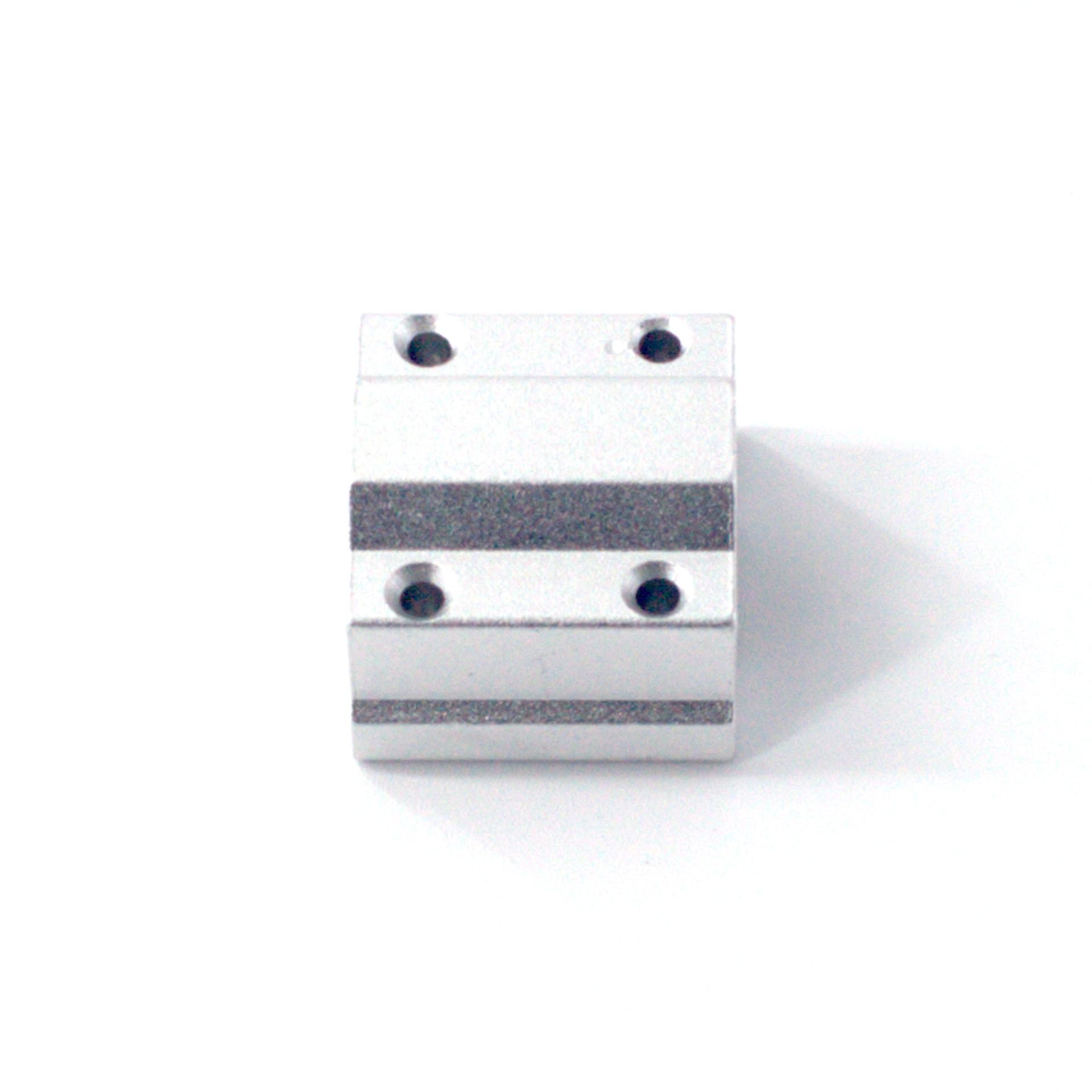

SC8UU-lineaarilaakeriyksikkö

SC8UU-lineaarilaakeriyksikkö on tarkkuuskomponentti, joka on suunniteltu tasaiseen ja vähäkitkaiseen liikkeeseen 8 mm:n karkaistuja teräsakseleita pitkin. Se yhdistää sisäisen LM8UU-lineaarikuulalaakerin jäykkään alumiiniseoskoteloon, muodostaen kompaktin ja helposti asennettavan alustan monenlaisiin liikesovelluksiin.

Kaksiosainen alumiinikotelo sulkee LM8UU-laakerin tukevasti sisäänsä, ja laakeri pidetään paikallaan kahdella lukkorenkaalla. Neljä M4-kierteitettyä kiinnitysreikää suorakaiteen muotoisella asennuspinnalla mahdollistavat nopean ja tukevan kiinnityksen runkoihin, kelkkoihin, levyihin tai kiinnikkeisiin. Standardoitu rakenne tekee siitä suoran vaihtoehdon 3D-tulostimiin, CNC-koneisiin, robotiikkaprojekteihin ja muihin lineaariliikejärjestelmiin.

Tekniset tiedot

• Akselin halkaisija (reikä): 8 mm
• Sisäinen laakeri: LM8UU-lineaarikuulalaakeri, 4 kuularataa
• Kotelon materiaali: Alumiiniseos
• Alustan mitat: 34 mm (L) × 30 mm (P)
• Kokonaiskorkeus: 22 mm
• Kiinnitysreikien väli: 24 mm × 18 mm
• Kiinnitysruuvin kierre: M4
• Dynaaminen kantavuus: 260 N
• Staattinen kantavuus: 400 N
• Paino: 56 grammaa

Käyttökohteet

• 3D-tulostimet: Ihanteellinen X-, Y- tai Z-akselin kelkkaliikkeeseen
• CNC-koneet: Sopii erinomaisesti pieniin CNC-jyrsimiin, X/Y-pöytiin ja jyrsintäkokoonpanoihin
• Robotiikka: Mahdollistaa tasaisen ja tarkan kiskojohteisen liikkeen robottialustoille
• Nopea prototyyppien valmistus: Vähentää mekaanista monimutkaisuutta räätälöidyissä liikejärjestelmissä
• Yleiset maker-projektit: Monikäyttöinen komponentti kaikkiin lineaariliikkeen tarpeisiin

Helppo asennus ja huolto

SC8UU-yksikköä käytetään tyypillisesti pareittain alustan vastakkaisille puolille asennettuna, ja ne liikkuvat tarkkuushiottujen 8 mm:n tankojen päällä, joita tukevat SK8-akselituet. Tämä kokoonpano tarjoaa vakaan ja heilumattoman lineaariliikkeen. Yksikön neljä M4-kiinnitysreikää tekevät sen kiinnittämisestä helppoa käytännössä mille tahansa tasaiselle pinnalle.

Huolto on yksinkertaista — pidä akselit puhtaina ja kevyesti öljyttyinä optimaalisen suorituskyvyn varmistamiseksi. Jos sisäinen laakeri kuluu ajan myötä, vakiokokoinen LM8UU-laakeri on helppo vaihtaa ilman koko kotelon vaihtamista, mikä pidentää yksikön kokonaiskäyttöikää.

Tunnetaan joissakin valmistajien luetteloissa myös nimellä SCS8UU. Tämä on laajasti standardoitu komponentti, joka takaa yhteensopivuuden laajan lineaariliikkeen osien ja tarvikkeiden ekosysteemin kanssa.
