NEMA17 Moottoripidike – Litteä

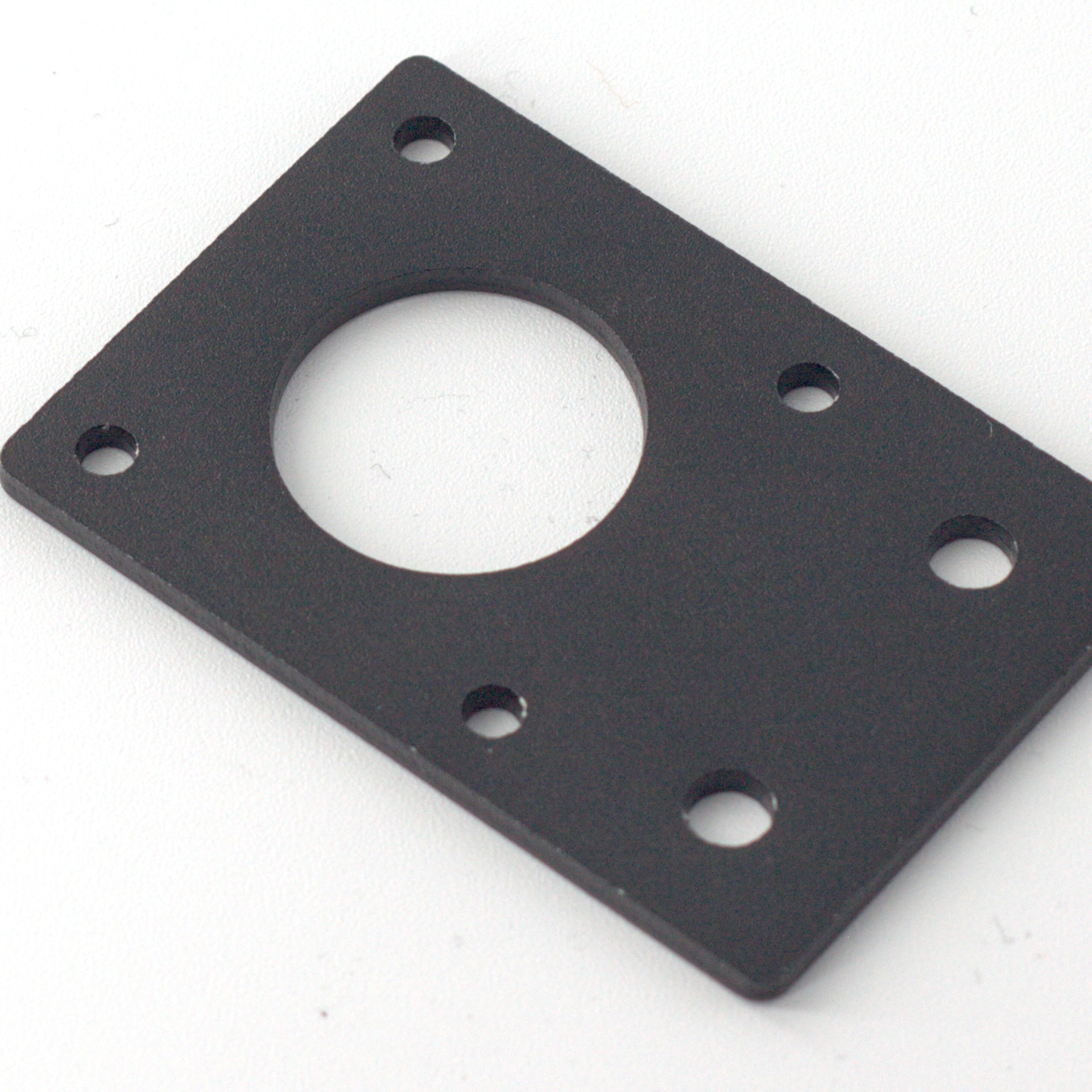

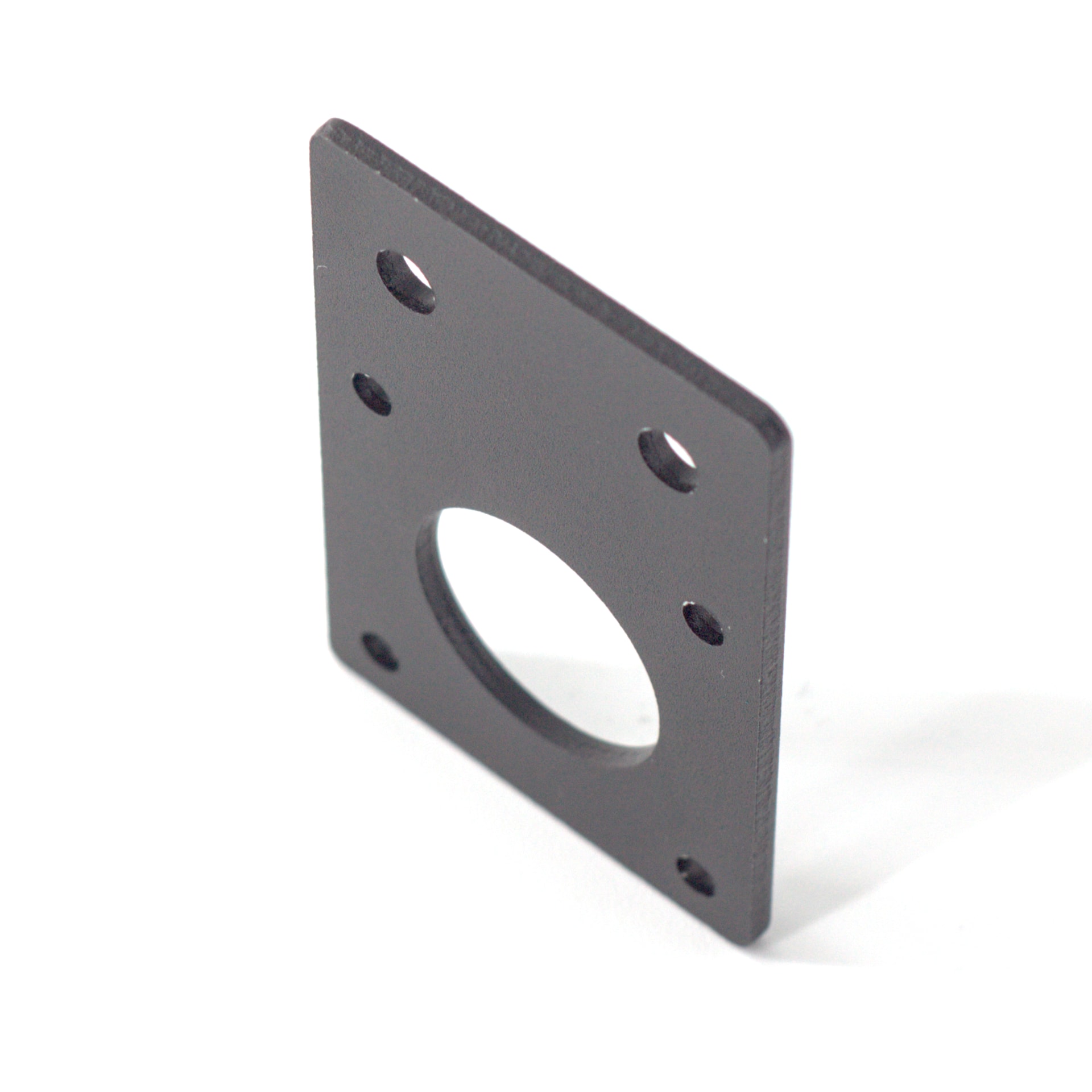

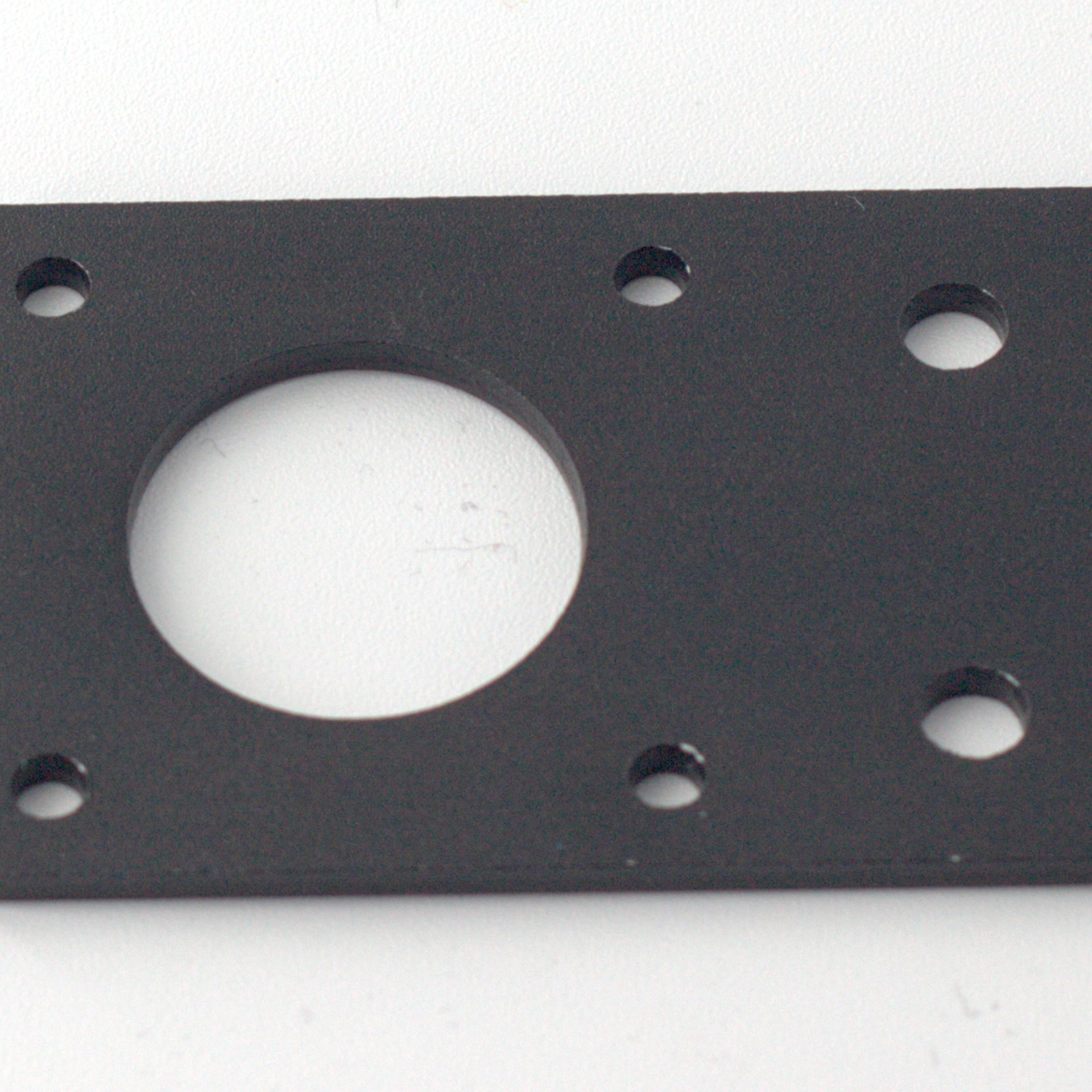

NEMA 17 -moottoripidike – litteä on matalaprofiilinen alumiininen kiinnike, joka on suunniteltu NEMA 17 -askelmoottoreiden tukevaan kiinnittämiseen runkoihin, pintoihin ja alumiiniprofiileihin. Ohut, litteä muotoilu lisää rakenteeseen vain minimaalisesti korkeutta, mikä tekee siitä ihanteellisen tilarajoitteisiin projekteihin, joissa jokainen millimetri on tärkeä.

Tämä kiinnityslevy on CNC-työstetty kevyestä alumiinista ja viimeistelty kestävällä mustalla kova-anodisoidulla pinnalla. Se tarjoaa erinomaisen korroosionkestävyyden ja siistin, ammattimaisen ulkonäön. Litteä levyrakenne mahdollistaa tasaisen asennuksen, toisin kuin kookkaammat L-muotoiset kiinnikkeet.

Tekniset tiedot

• Mitat: Noin 82 × 39,5 × 3 mm (P × L × K)
• Materiaali: Alumiini, musta kova-anodisoitu pinta
• Keskireikä: 22 mm aukko moottorin akselia ja kaulusta varten
• Moottorin kiinnitysreiät: 4× reikää standardin NEMA 17 -reiityksen mukaisesti (31 mm jaolla, M3-ruuvit)
• Rungon kiinnitysreiät: 2× lisäreikää alumiiniprofiiliin tai muihin pintoihin kiinnittämistä varten (M5)
• Paino: Noin 20–30 g

Monipuolinen yhteensopivuus

Kiinnike noudattaa standardia NEMA 17 -kiinnitysmallia (31 × 31 mm, M3-ruuvireiät) ja on yhteensopiva myös pienempien NEMA 14- ja NEMA 16 -askelmoottoreiden kanssa. Reunoissa olevat M5-reiät helpottavat kiinnittämistä suosittuihin 20-sarjan alumiiniprofiileihin, kuten V-Slot- ja 2020/2040-profiileihin T-muttereita tai vasaramuttereita käyttäen.

Yleiset käyttökohteet

• 3D-tulostimet: Askelmoottoreiden kiinnitys X-, Y- ja Z-akseleille sekä ekstruuderin käytölle
• CNC-koneet: Moottoreiden kiinnitys CNC-jyrsimiin ja laserleikkureihin
• Robotiikka: Askelmoottoreiden kiinnitys robottikäsivarsiin ja liikkuviin alustoihin
• Lineaaritoimilaitteet: Päätykiinnitys V-Slot-lineaaritoimilaitteisiin ja hihnakäyttöisiin järjestelmiin
• DIY- ja maker-projektit: Yleiskäyttöinen moottorin kiinnitys prototyyppeihin ja automaatioon

Asennusohjeet

Moottori kiinnitetään levyyn M3-ruuveilla (tyypillisesti M3×6 mm tai M3×8 mm). Levy kiinnitetään alumiiniprofiilirunkoon M5-ruuveilla ja T-muttereilla. Kiinnitystarvikkeita ei sisälly toimitukseen – käytä standardeja metrisiä kiinnikkeitä, joita on yleisesti saatavilla.
