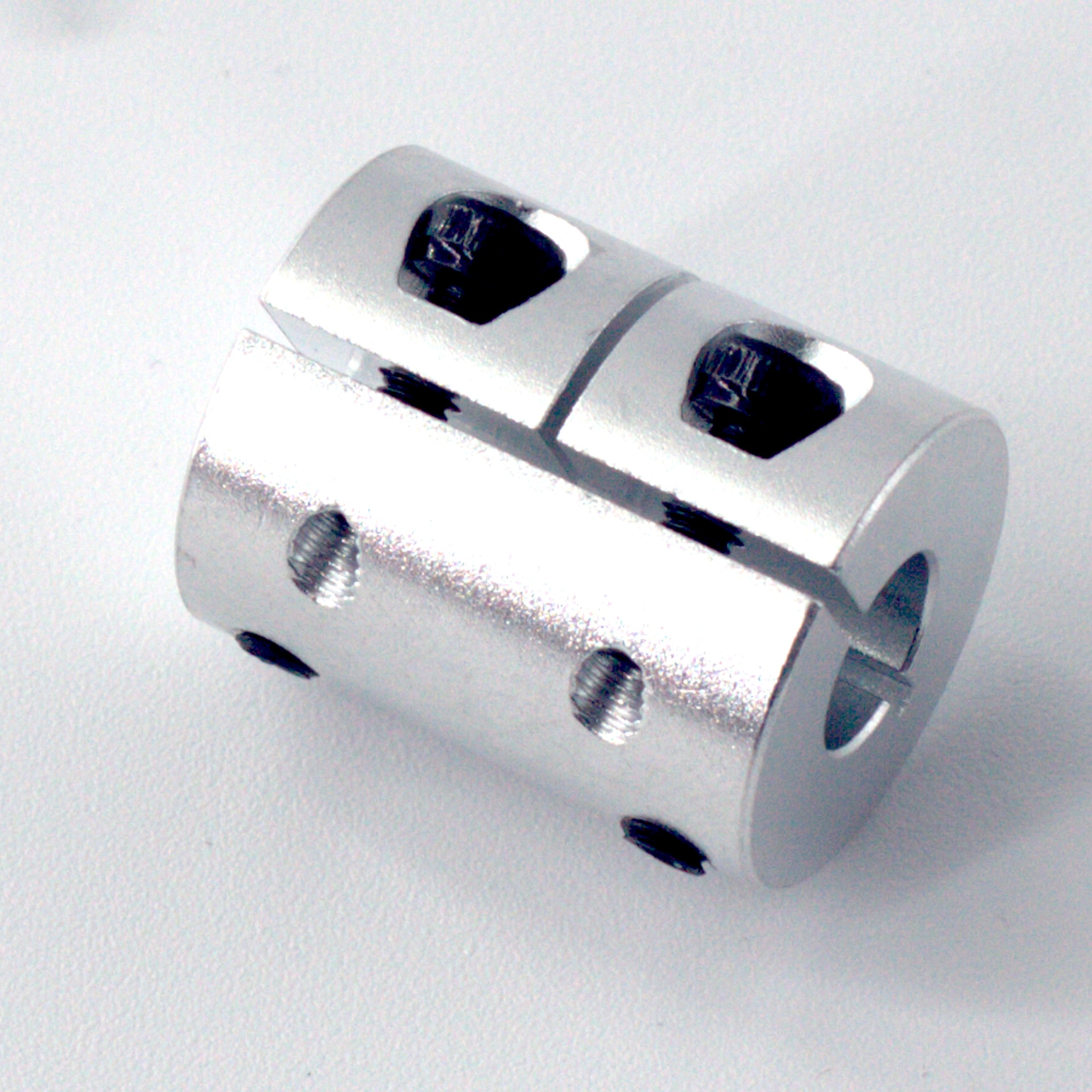

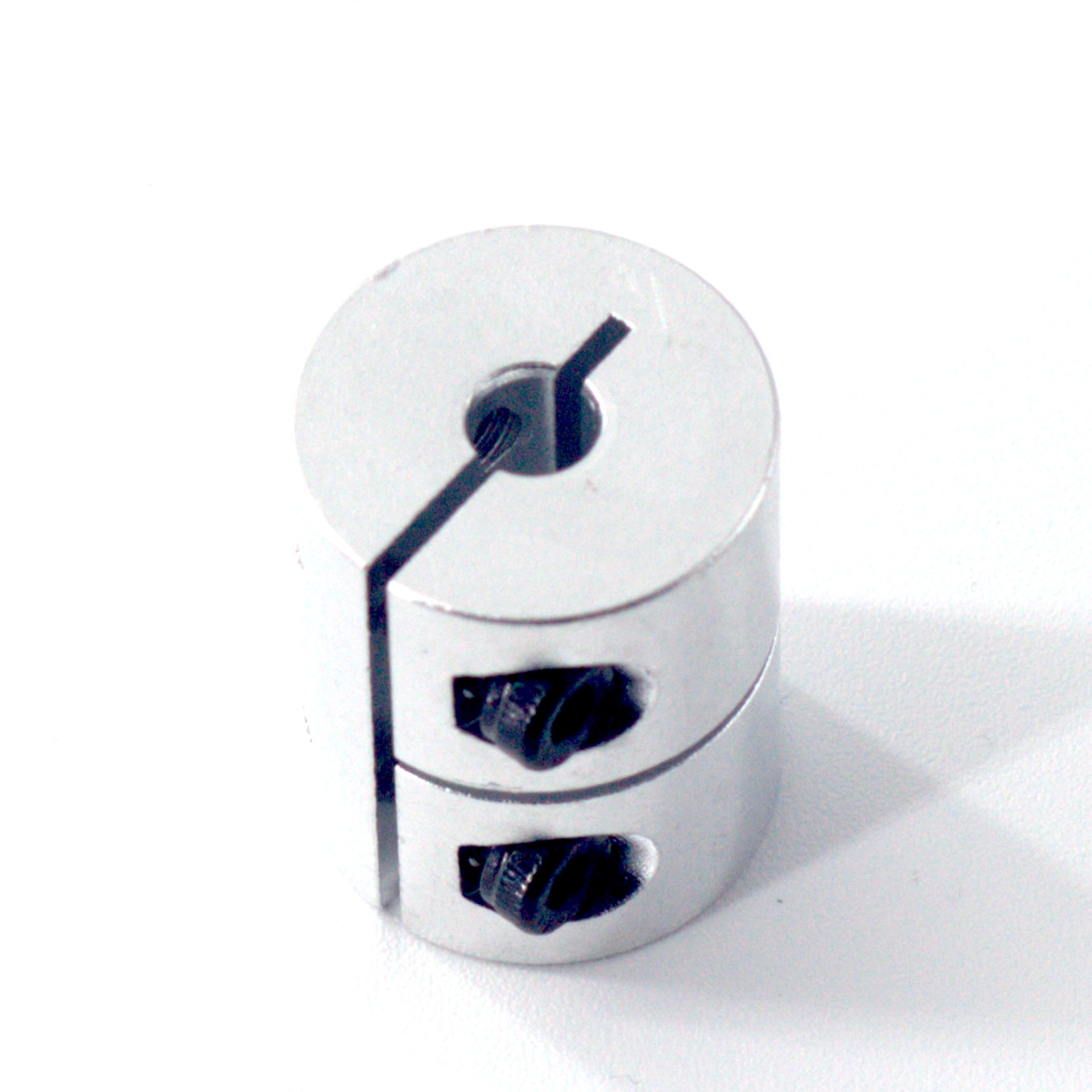

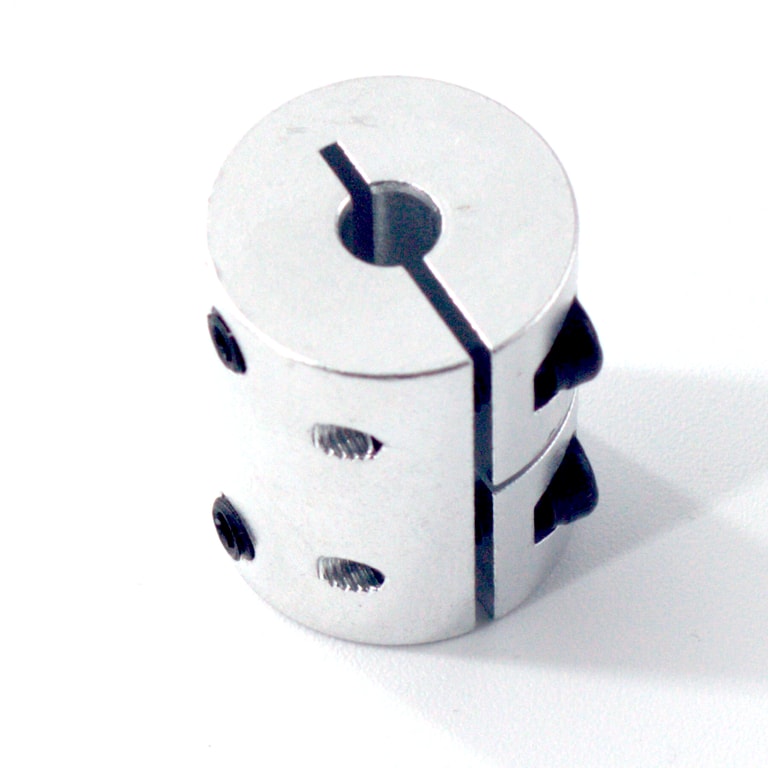

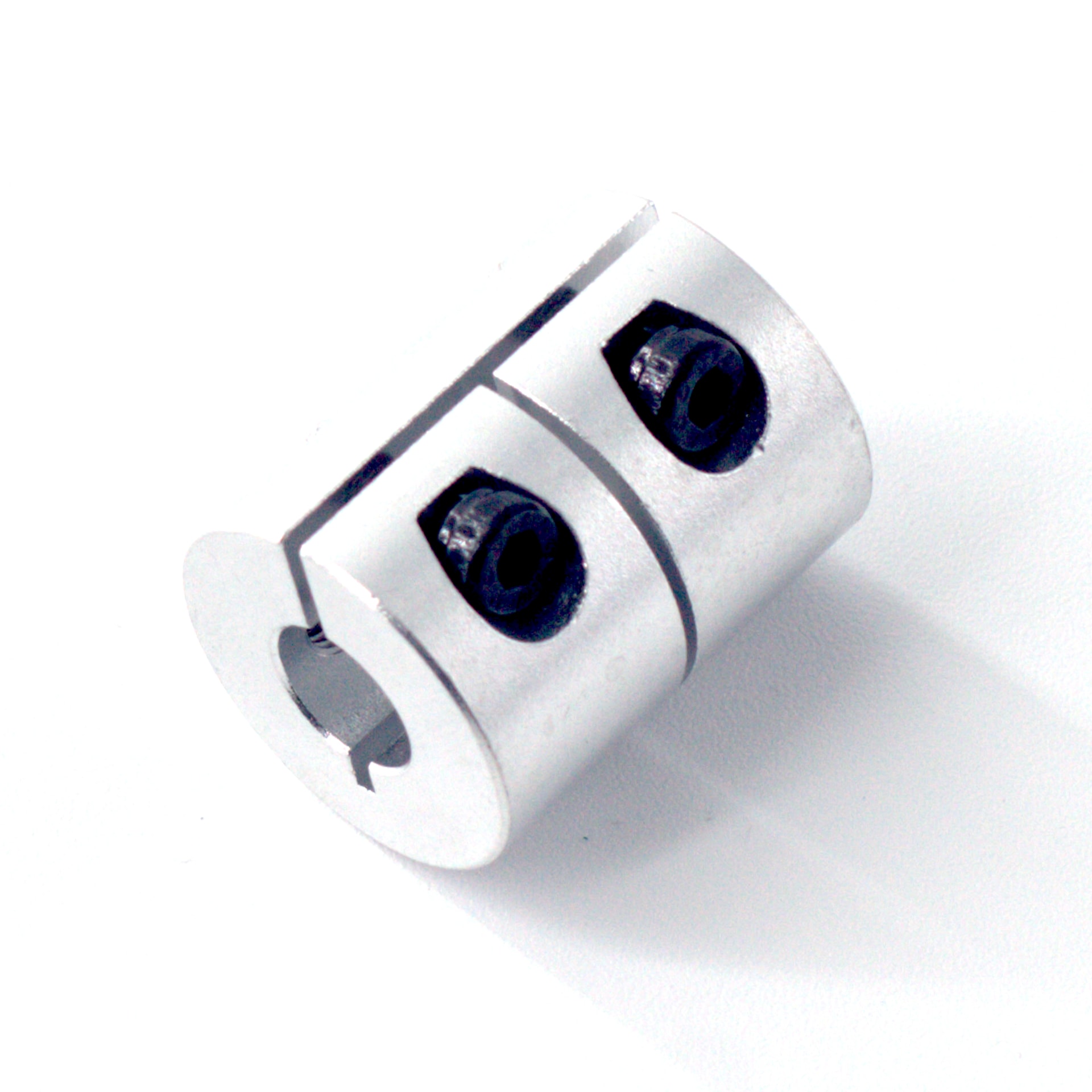

Kiinteä akselinyhdistäjä 5x8mm

Kiinteä akselinyhdistäjä 5x8mm on tarkkuuskoneistettu alumiiniseoksesta valmistettu kytkentäosa, joka luo tukevan, välyksetön yhteyden 5 mm:n ja 8 mm:n akseleiden välille. Tämä puristustyyppinen yhdistäjä on ihanteellinen valinta sovelluksiin, joissa vaaditaan maksimaalista jäykkyyttä ja tarkkaa vääntömomentin siirtoa.

Yleisimmin käytetään yhdistämään NEMA 17 -askelmoottorin akseli (5 mm) T8-johtoruuviin (8 mm). Tämä kiinteä yhdistäjä on suosittu päivitys 3D-tulostimiin, CNC-koneisiin ja robotiikkaprojekteihin. Toisin kuin joustavat yhdistäjät, kiinteä rakenne poistaa huojunnan, välyksen ja Z-akselin artefaktit, mikä tuottaa puhtaampia tulosteita ja tarkempia CNC-työstöjä.

Tekniset tiedot

• Akselin halkaisijat: 5 mm (D1) ja 8 mm (D2)
• Ulkohalkaisija: 14 mm
• Kokonaispituus: 25 mm
• Mallimerkintä: D14L25
• Materiaali: Koneistettu alumiiniseos, kiillotettu hopeinen pinta
• Kiinnitystapa: 4x M4 kuusiokoloruuvi (2 per puoli)
• Tarvittava työkalu: 2 mm kuusiokoloavain
• Paino: Noin 20 g

Ominaisuudet ja edut

• Nollavälys: Kiinteä rakenne tarjoaa suoran vääntömomentin siirron ilman välystä tai joustoa
• Puristustyyppinen rakenne: Halkaistun rungon lukitusruuvit tarttuvat akseleihin tukevasti vahingoittamatta niitä
• Korkea jäykkyys: Vahva vääntömomentin siirto tarkkaan liikkeenohjaukseen
• Matala pyörimisinertia: Kevyt alumiini pitää järjestelmän responsiivisena
• Korroosionkestävä: Alumiiniseosrakenne tarjoaa pitkäikäisen kestävyyden
• Kompakti muotokerroin: Pieni 14 mm x 25 mm koko sopii helposti ahtaisiin asennuksiin
• Helppo asennus: Yksinkertainen lukitusruuvikiinnitys nopeaan asennukseen ja irrotukseen

Käyttökohteet

• 3D-tulostimet: Z-akselin moottorin ja johtoruuvin yhdistäminen — poistaa Z-huojunnan ja parantaa tulostuslaatua
• CNC-koneet: Moottorin ja johtoruuvin kytkentä jyrsimiin, sorvauskoneisiin ja kaivertimiin
• Robotiikka: Luotettava voimansiirto robottien nivelissä ja mekanismeissa
• Askelmoottori­projektit: Yleiskäyttöinen yhdistäjä mihin tahansa 5 mm – 8 mm akselikytkentään

Asennusohje

Kiinteät yhdistäjät eivät kompensoi akselien kohdistusvirheitä. Varmista, että molemmat akselit ovat oikein kohdistettu ennen lukitusruuvien kiristämistä. Kiristä tukevasti, mutta vältä ylikireyttä akselin vaurioitumisen estämiseksi. Oikein asennettuna tämä yhdistäjä poistaa jännitykset moottorin ja käytettävien komponenttien väliltä tasaisen ja luotettavan toiminnan varmistamiseksi.

Pakkauksen sisältö

• 1x Kiinteä alumiininen akselinyhdistäjä (5 mm – 8 mm)
• 4x M4 kuusiokoloruuvi
