JST-XH laatikko (lajitelma)

JST-XH laatikko (lajitelma) on kattava 230-osainen JST XH -sarjan liitin-lajitelma, joka on siististi järjestetty lokerikolliseen muoviseen säilytysrasiaan. Tämä sarja tarjoaa kaiken tarvittavan luotettavien, avainnettujen ja polaroitujen liitosten tekemiseen robotiikka-, Arduino-, Raspberry Pi- ja yleisiin elektroniikkaprojekteihin.

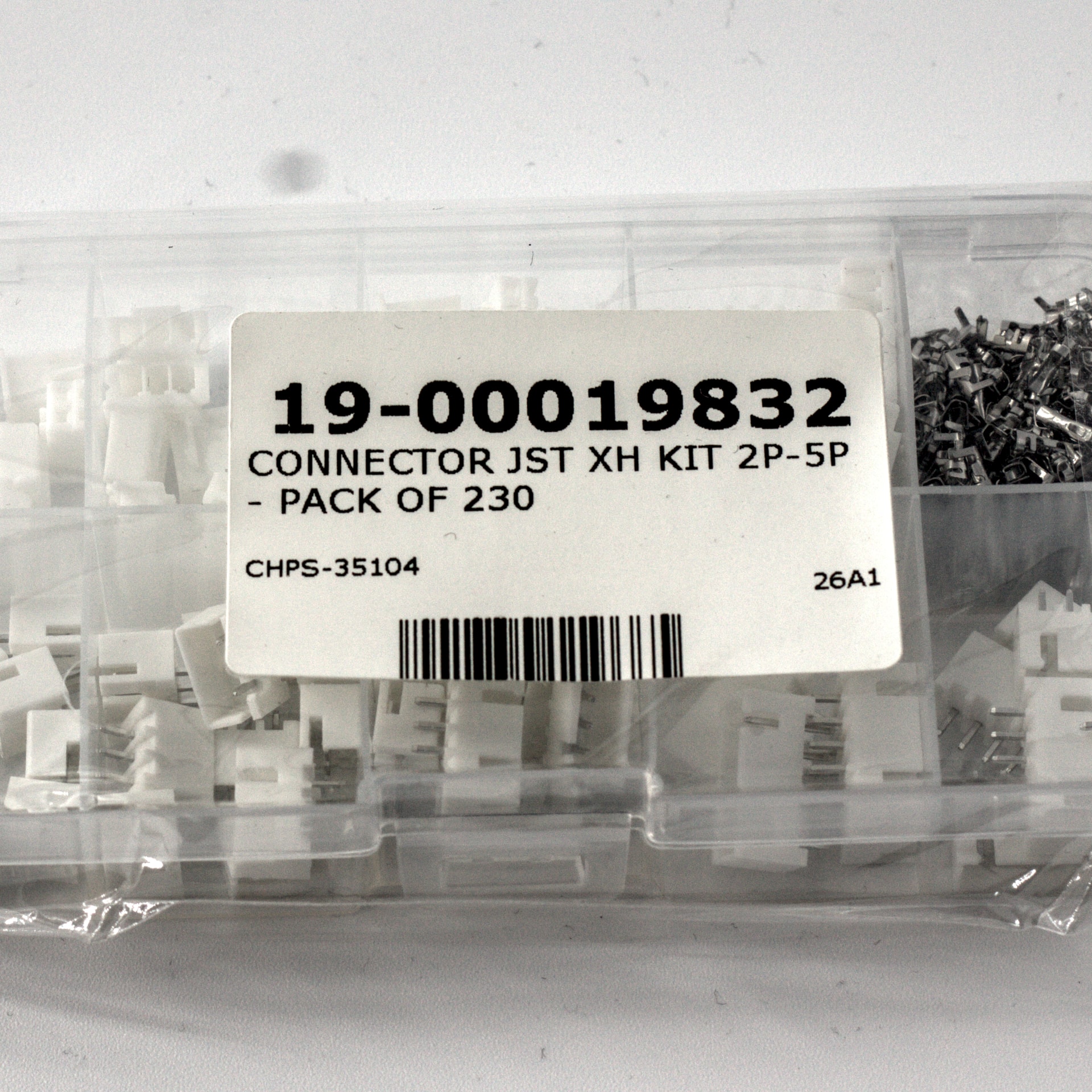

Pakkauksen sisältö (230 osaa)

• 10x JST XH 2-napainen urospiikkirima (läpiladottava, suora)
• 10x JST XH 2-napainen naaraskotelo
• 10x JST XH 3-napainen urospiikkirima (läpiladottava, suora)
• 10x JST XH 3-napainen naaraskotelo
• 10x JST XH 4-napainen urospiikkirima (läpiladottava, suora)
• 10x JST XH 4-napainen naaraskotelo
• 10x JST XH 5-napainen urospiikkirima (läpiladottava, suora)
• 10x JST XH 5-napainen naaraskotelo
• 150x Puristusliittimet / kontaktipinnit

Tekniset tiedot

• Liitinsarja: JST XH
• Kontaktijako: 2,5 mm
• Napamäärät: 2, 3, 4, 5
• Kiinnitys: Läpiladottava (THT), suora
• Nimellisjännite: 250 V AC/DC
• Nimellisvirta: 3 A (AWG #22 johto)
• Käyttölämpötila: -25 °C – +85 °C
• Lukitustyyppi: Kitkalukitus
• Rivikonfiguraatio: Yksiriviset

Säilytysrasia

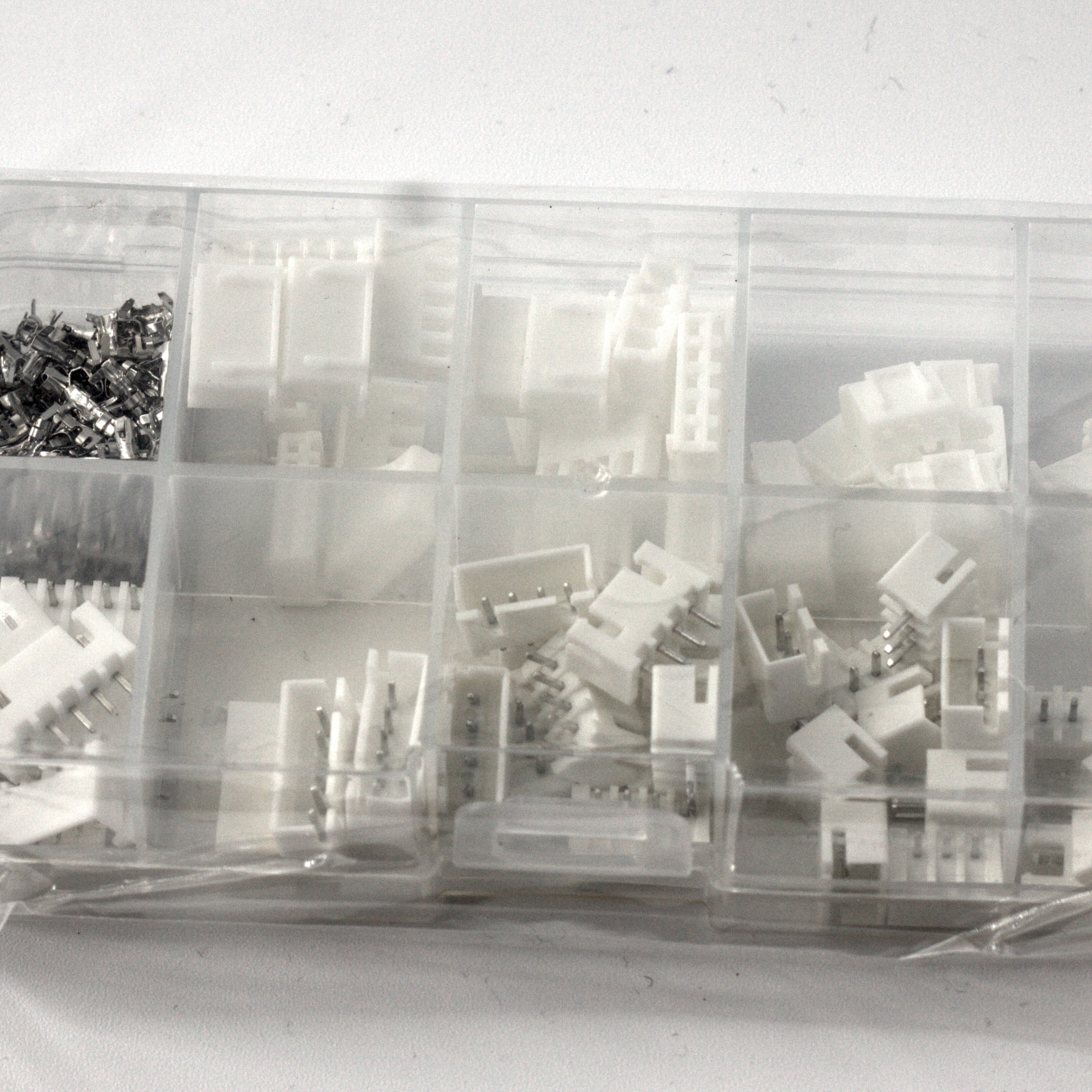

Kaikki komponentit toimitetaan lajiteltuina läpinäkyvässä muovirasiassa (130 × 68 × 20 mm), jossa on noin 10 erillistä lokeroa. Jokainen liitintyyppi ja napamäärä pysyy siististi erillään.

Käyttökohteet

• Robotiikka: Yhdistä moottorit, anturit ja servot turvallisilla, irrotettavilla liitännöillä
• Arduino ja Raspberry Pi: Siistit johdin-piirilevyliitokset räätälöityihin projekteihin
• LiPo-akun balanssijohtimet: JST XH on vakioliitin balanssointilataukseen
• Piirilevyprototyypit: Juota piikkirimat piirilevylle ja kiinnitä naaraskotelot puristetuilla johtimilla helppoa irrotusta varten

Avainnettu kotelorakenne estää virheellisen kytkennän ja suojaa komponenttejasi. Mukana tulevilla 150 puristusliittimellä voit valmistaa lukuisia räätälöityjä kaapeleita. Parhaan lopputuloksen saavuttamiseksi suositellaan erillistä puristustyökalua.
