ESP32 DevKitC (WROOM-32)

ESP32 DevKitC (WROOM-32) perustuu ESP32-C6-DevKitC-1-N8 V1.2 -kehitysalustaan — Espressifin uusimpaan kehityskorttiin, jossa on ESP32-C6-siru. Kortti erottuu edukseen kolmen protokollan langattomalla yhteydellä: Wi-Fi 6 (802.11ax), Bluetooth 5.3 LE ja IEEE 802.15.4 -radio, joka tukee Zigbee 3.0- ja Thread 1.3 -protokollia — tehden siitä erinomaisen alustan Matter-älykotistandardille ja moniprotokollaisille IoT-sovelluksille.

Ytimessä on RISC-V 32-bittinen yksiydinprosessori, joka toimii jopa 160 MHz:n kellotaajuudella, ja sen rinnalla on 512 KB SRAM-muistia sekä 8 MB SPI-flash-muistia. Erillinen matalan tehonkulutuksen apuprosessori voi valvoa oheislaitteita pääprosessorin ollessa lepotilassa — ihanteellinen energiatehokkaisiin IoT-projekteihin.

Tekniset tiedot

• Prosessori: ESP32-C6 RISC-V 32-bittinen, jopa 160 MHz
• Muisti: 512 KB HP SRAM + 16 KB LP SRAM, 8 MB SPI flash
• Langattomat yhteydet: Wi-Fi 6, BLE 5.3, Zigbee 3.0, Thread 1.3
• GPIO: 22–23 pinniä, joissa ADC, PWM, UART, I2C, SPI ja I2S
• USB: Kaksi USB-C-porttia — UART-silta (CP2102) ja natiivi USB 2.0 JTAG-tuella
• Virransyöttö: 5V USB-C:n kautta, integroitu 3,3V LDO-regulaattori
• Mitat: 58 × 26 mm, paino 11 g
• Käyttölämpötila: –40°C … +85°C

Kortin ominaisuudet

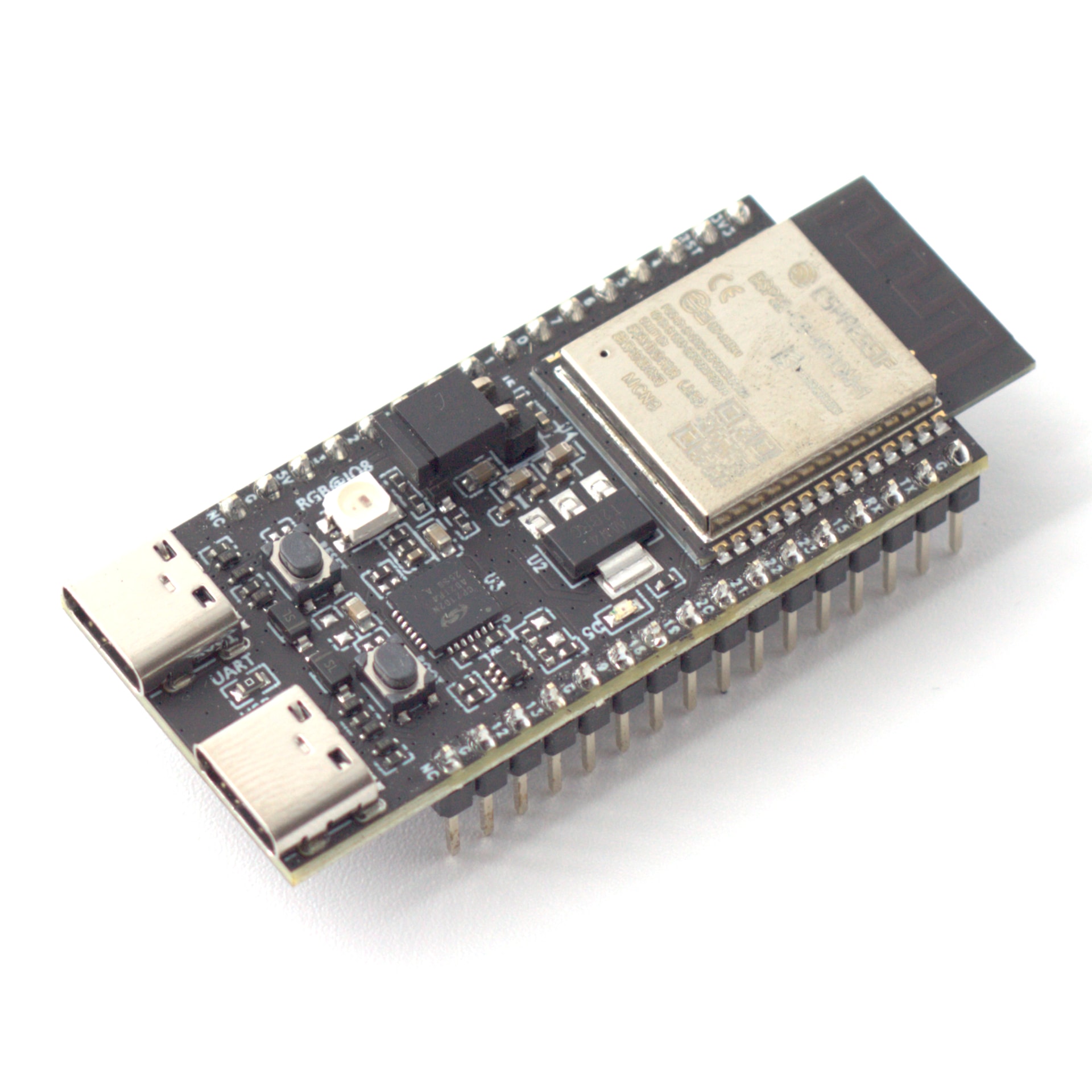

• ESP32-C6-WROOM-1-moduuli integroidulla PCB-antennilla

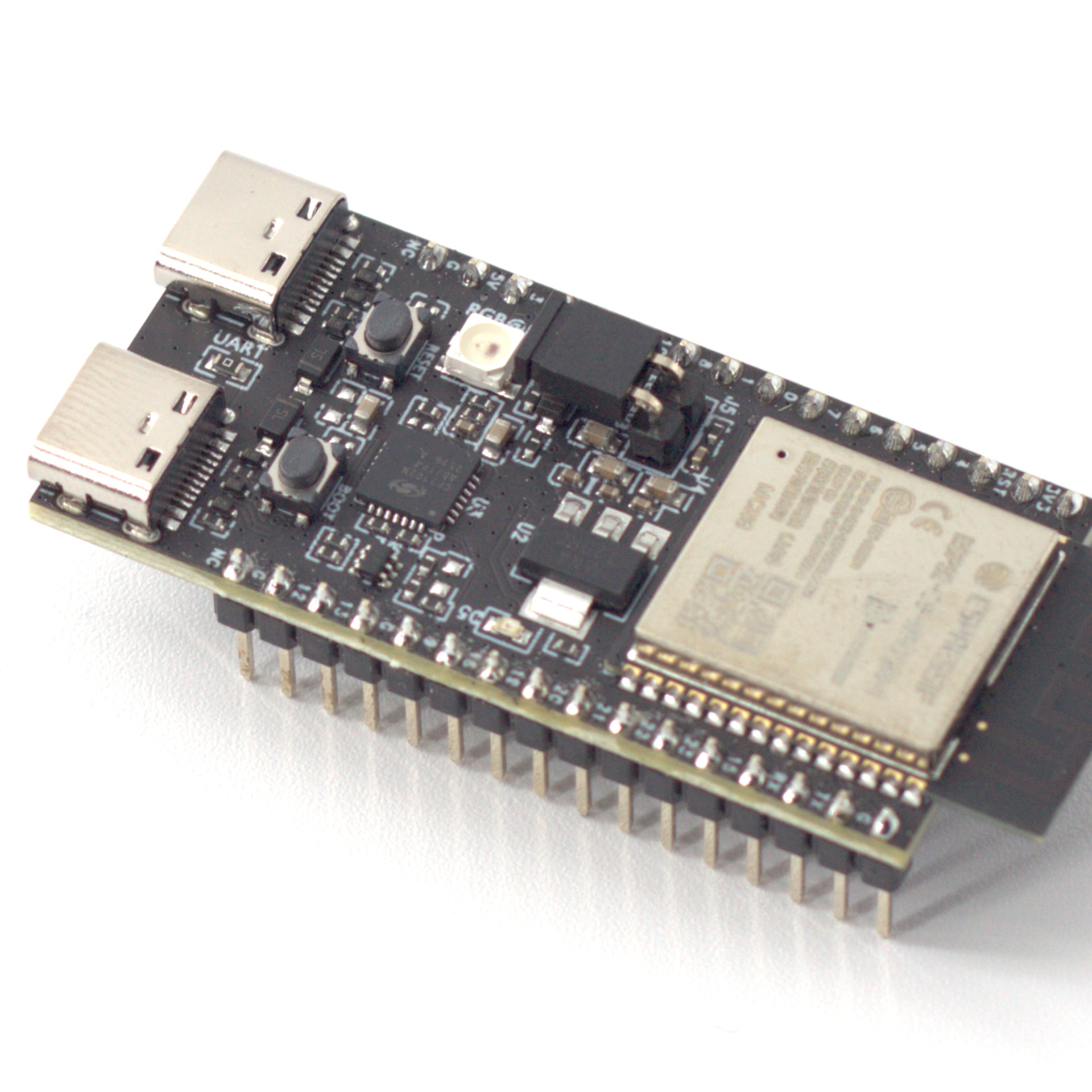

• Kaksi USB Type-C -porttia ohjelmointiin, sarjaliikenteeseen ja JTAG-virheenkorjaukseen
• Ohjattava RGB-LED (WS2812B GPIO8-pinnissä)
• Boot- ja Reset-painikkeet helppoon laiteohjelmiston lataukseen
• J5-hyppyliitin virranmittausta varten

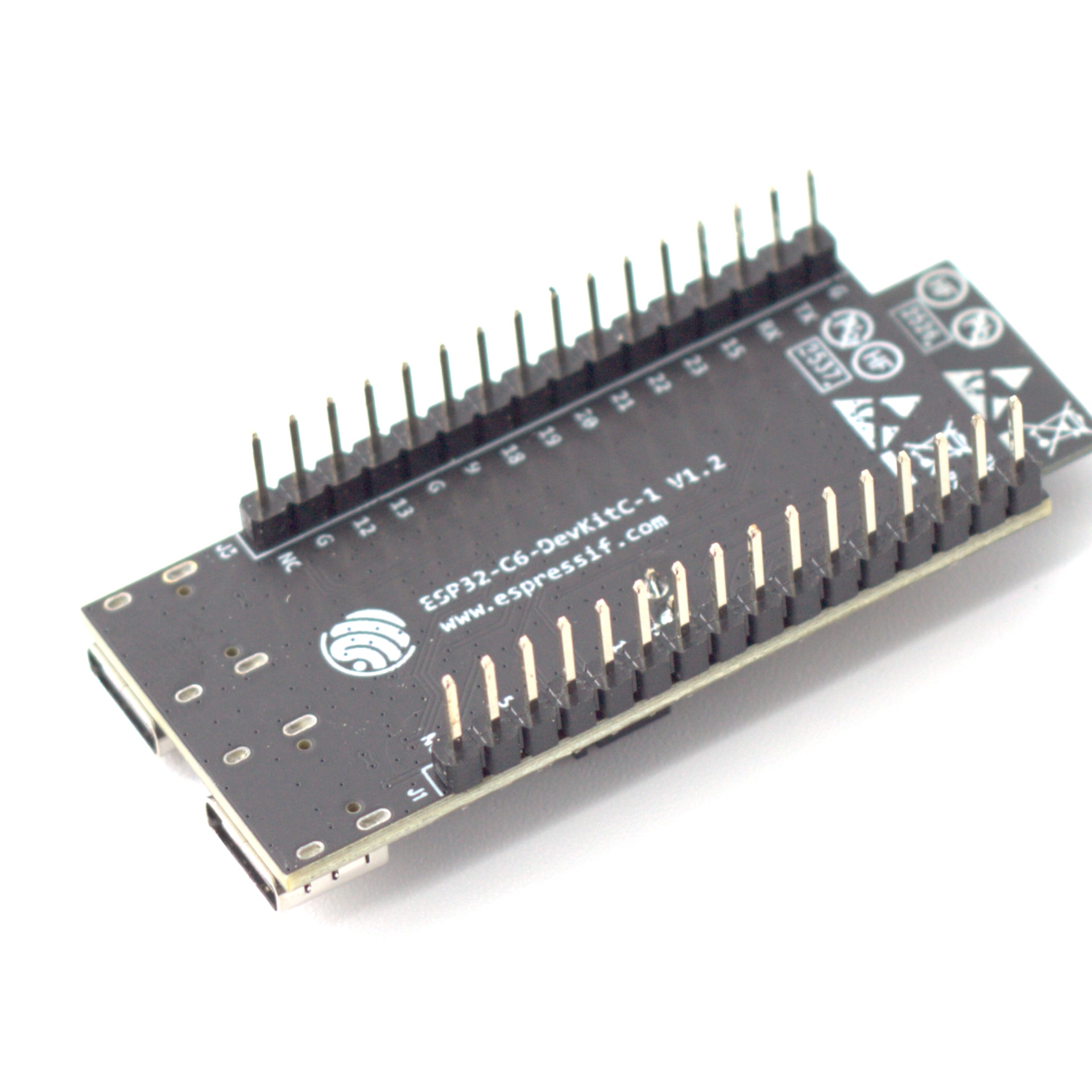

• Koekytkentälevyyhteensopivat kaksiriviset pinnirimaliittimet (2,54 mm jako)

Sovelluskohteita

• Matter-yhteensopivat älykotilaitteet
• Zigbee- ja Thread-mesh-verkot
• Moniprotokollaiset IoT-yhdyskäytävät
• Langattomat anturiverkot ja datalogerit
• Robotiikka ja teollisuusautomaatio
• Matalan tehonkulutuksen akkukäyttöiset IoT-laitteet

Täysi tuki ESP-IDF– ja Arduino IDE -kehitysympäristöille kattavan dokumentaation kera. Wi-Fi 6:n, Bluetooth 5.3:n, Zigbeen ja Threadin ainutlaatuinen yhdistelmä yhdellä kompaktilla kortilla tekee tästä ihanteellisen alustan seuraavan sukupolven yhdistetyille laitteille.
