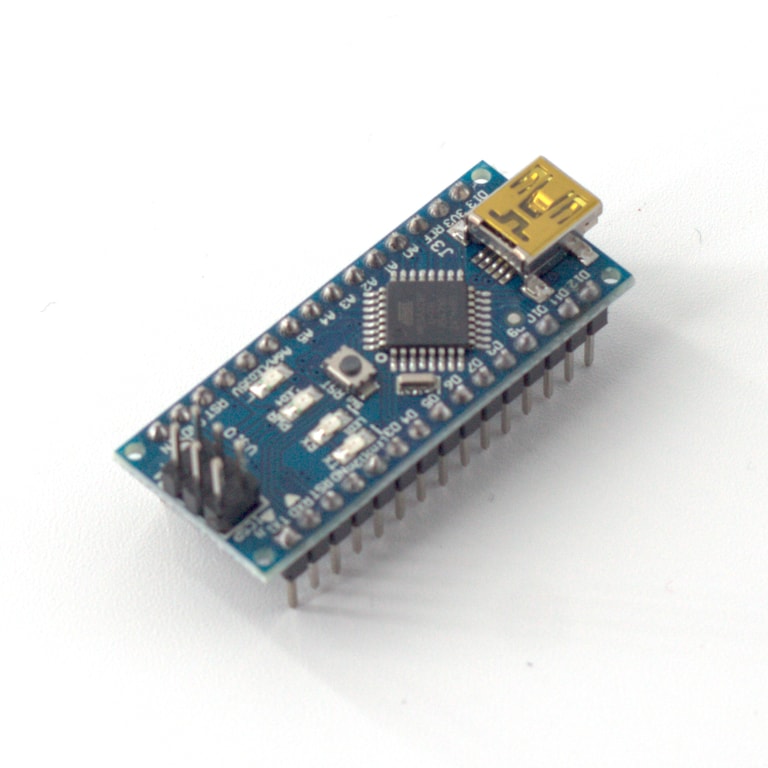

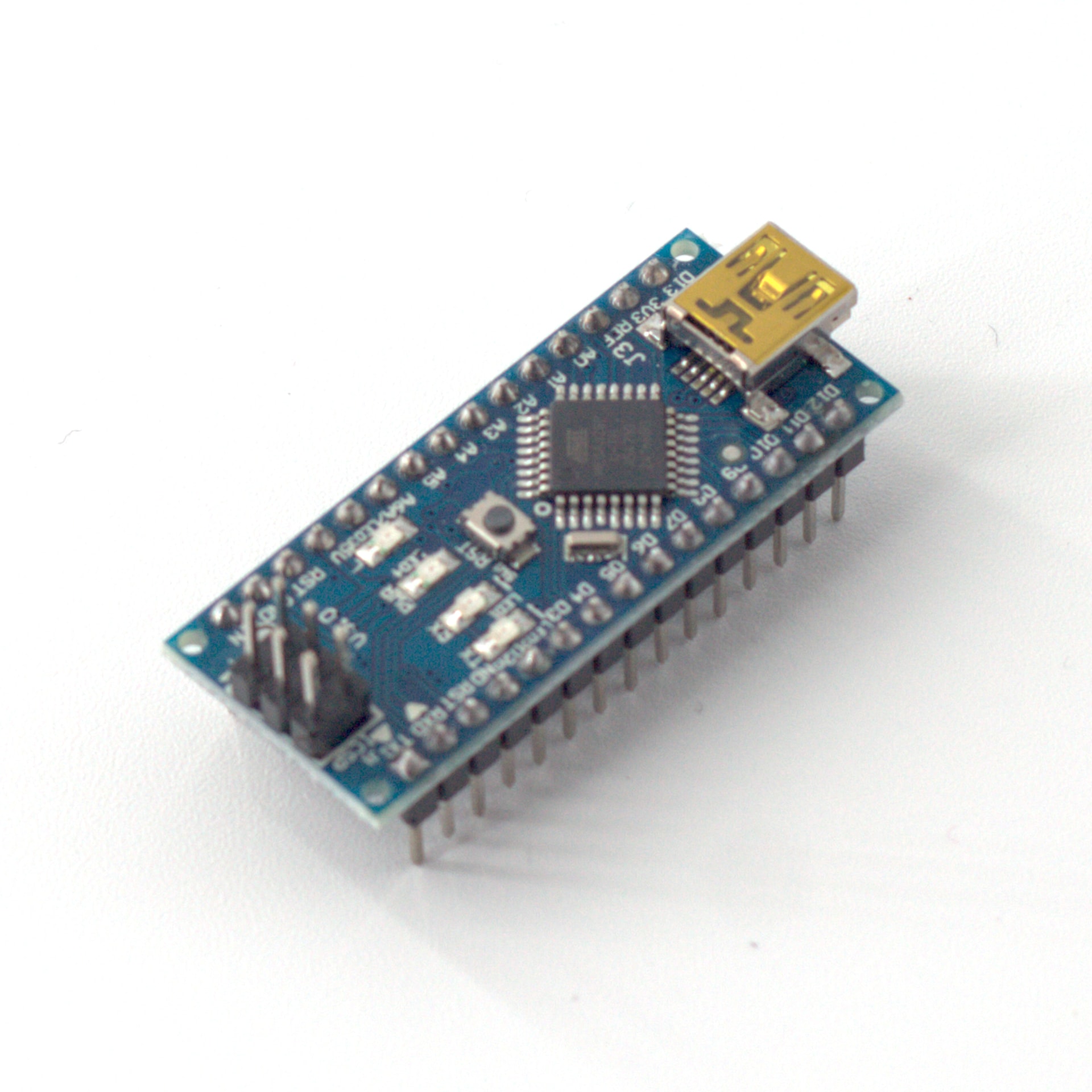

ATmega328P ’Nano’ ohjain

ATmega328P ’Nano’ ohjain on kompakti, koekytkentälevylle sopiva mikrokontrollerikehitysalusta, joka on täysin yhteensopiva Arduino Nano -alustan kanssa. Luotettavan ATmega328P-mikrokontrollerin ympärille rakennettu kortti toimii 16 MHz:n kellotaajuudella ja tarjoaa vaikuttavan toiminnallisuuden erittäin pienessä 45,6 × 18 mm:n koossa — tehden siitä yhden pienimmistä saatavilla olevista Arduino-yhteensopivista korteista.

Tämä Nano-yhteensopiva kortti käyttää CH340 USB-sarjamuunninpiiriä ja siinä on moderni USB Type-C -liitin ohjelmointia ja virransyöttöä varten. Kääntösymmetrinen liitin korvaa monissa vastaavissa korteissa käytetyn vanhemman Mini-USB-liittimen. Käynnistyslatain (bootloader) on esiasennettu, joten voit aloittaa ohjelmien lataamisen Arduino IDE:stä heti — valitse vain ”Arduino Nano” korttivalikosta ja olet valmis aloittamaan.

Tekniset tiedot

• Mikrokontrolleri: ATmega328P (TQFP-pintaliitoskotelo)
• Kellotaajuus: 16 MHz
• Käyttöjännite: 5V logiikkataso
• Digitaaliset I/O-pinnit: 14 (6 PWM-lähdöllä pinneissä D3, D5, D6, D9, D10, D11)
• Analogiset tulot: 8 (A0–A7)
• Flash-muisti: 16 KB (2 KB käynnistyslataimen käytössä)
• SRAM: 2 KB
• EEPROM: 1 KB
• USB-sarjamuunninpiiri: CH340
• Liitin: USB Type-C
• Tulojännite (suositeltu): 7–12V
• Tasavirta per I/O-pinni: 40 mA
• Tuetut rajapinnat: UART, GPIO, ADC, PWM, SPI, I2C
• Mitat: 45,6 × 18 mm

Joustavat virransyöttövaihtoehdot

Korttia voidaan syöttää kolmella tavalla: USB Type-C -liitännän kautta, VIN-pinnin kautta 6–12V säätämättömällä jännitteellä tai käyttämällä säädettyä 5V-lähdettä. Kortin jännitesäädin hoitaa virranhallintaa, ja tilan LED-valot (virta, TX, RX ja pinni 13) tarjoavat visuaalisen palautteen toiminnan aikana.

Koekytkentälevyvalmis muotoilu

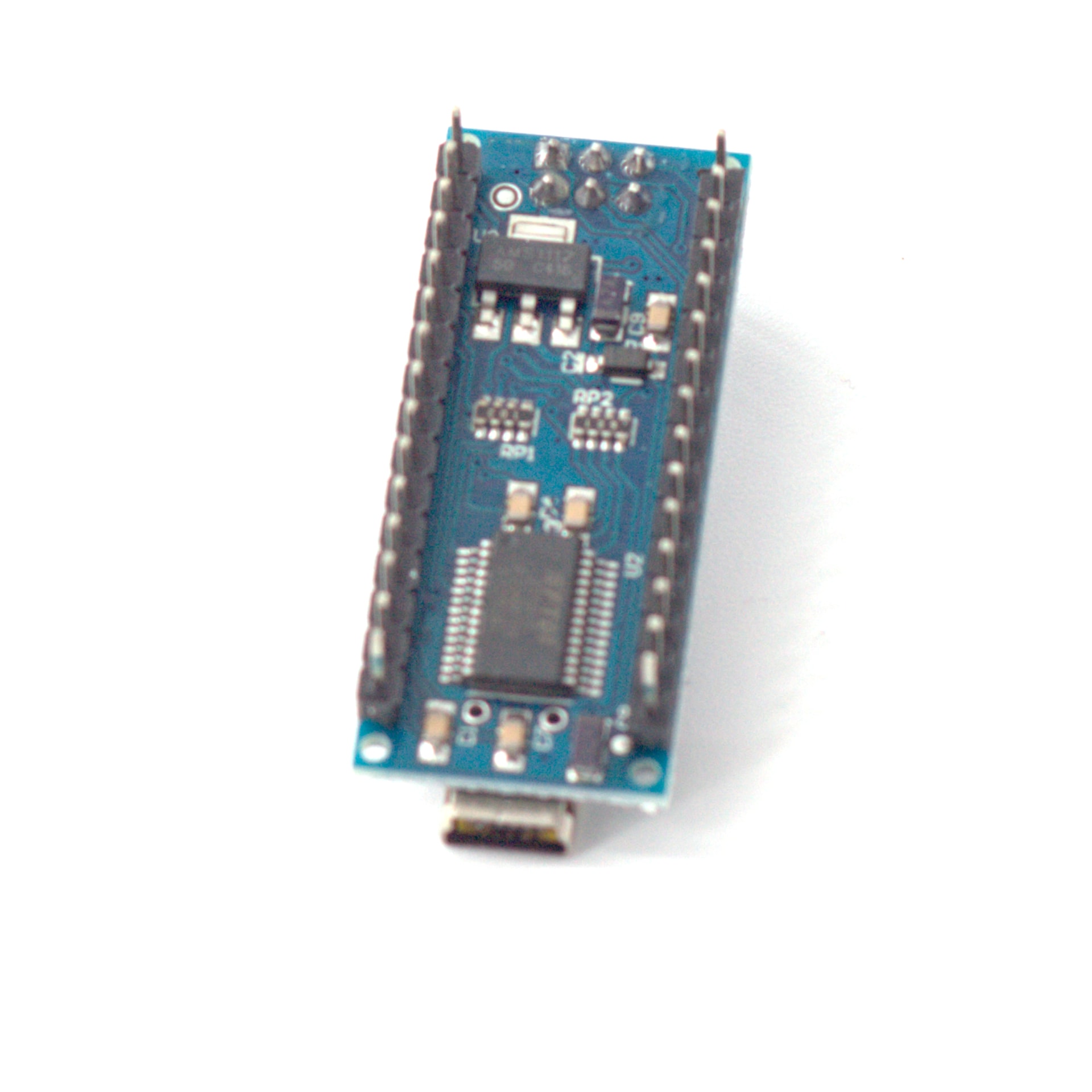

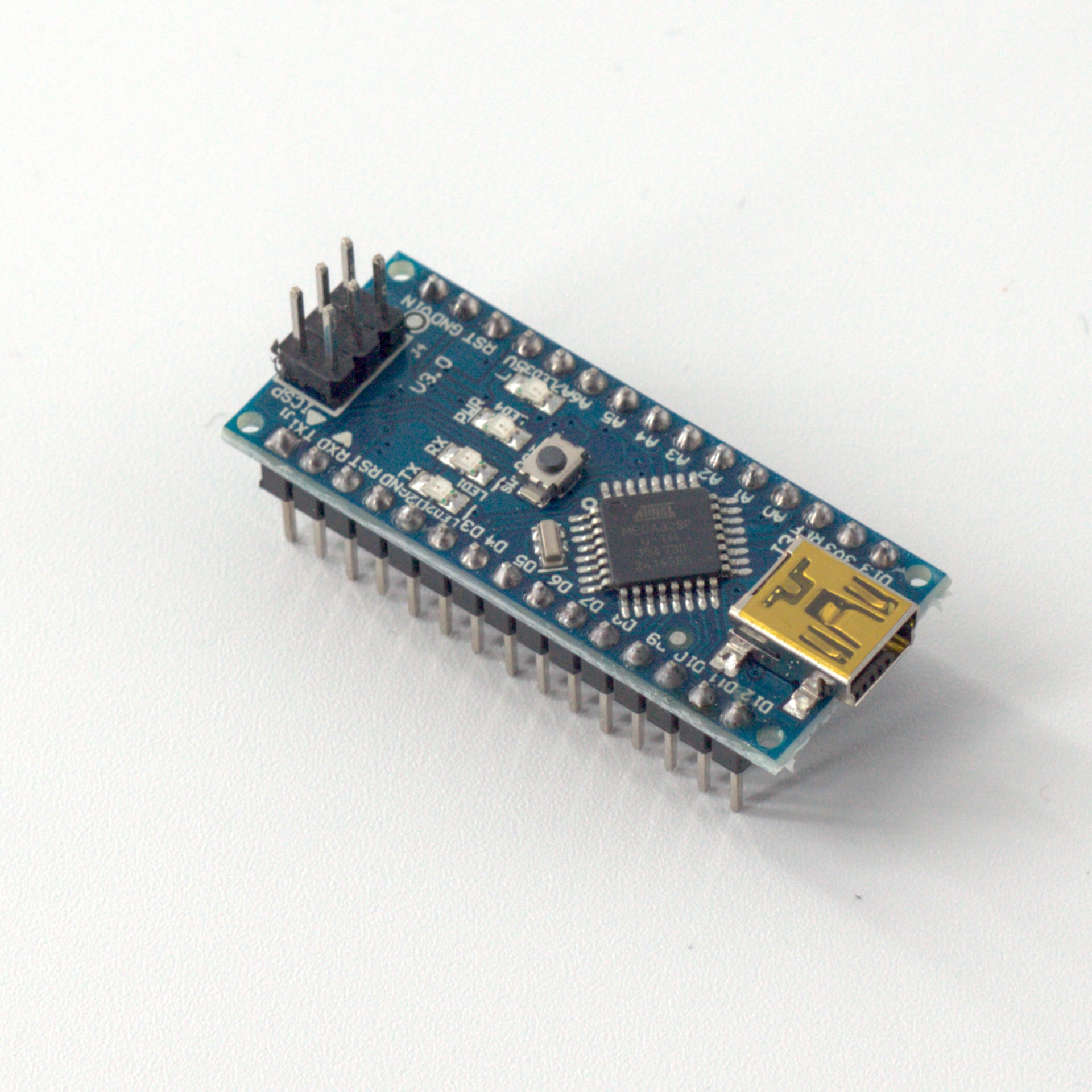

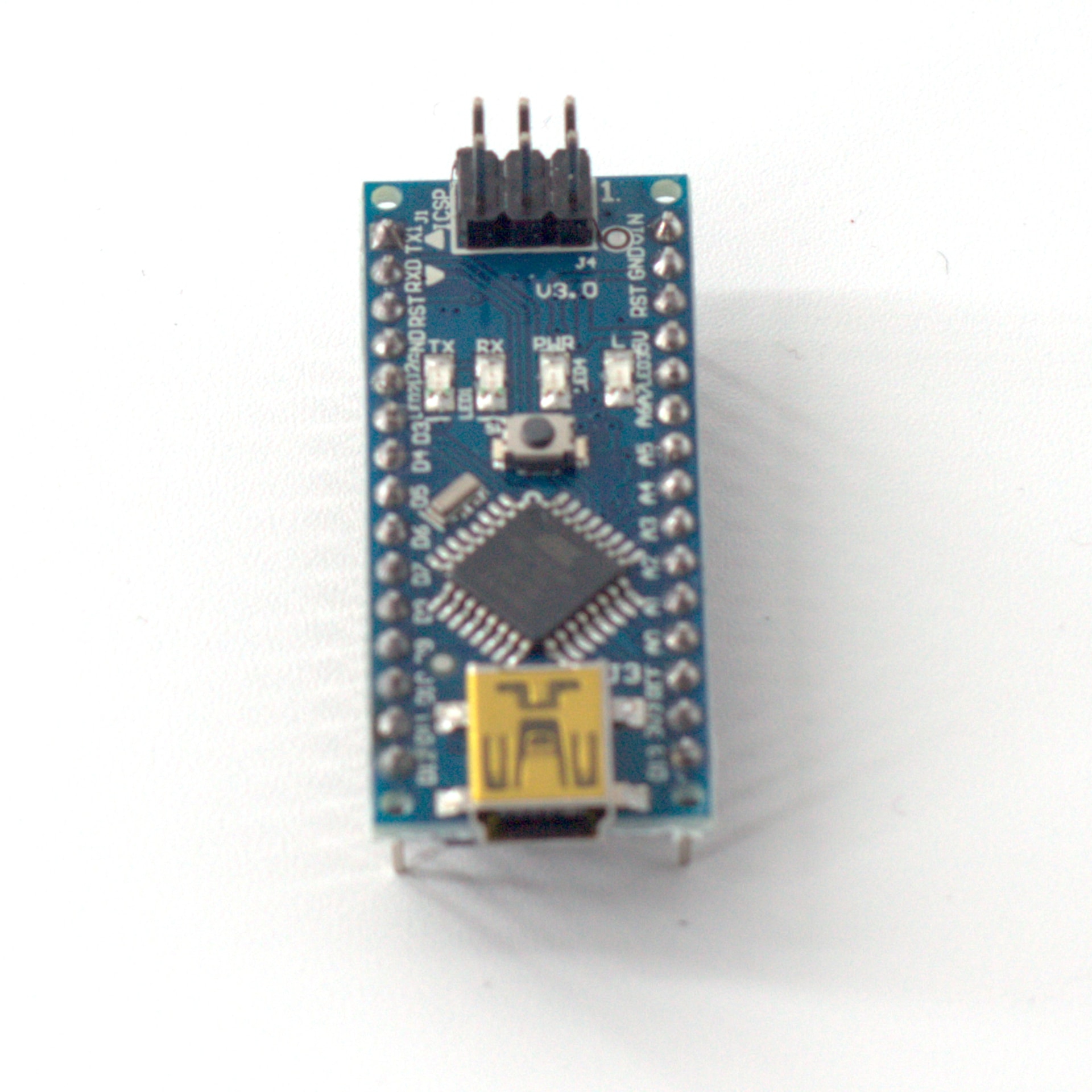

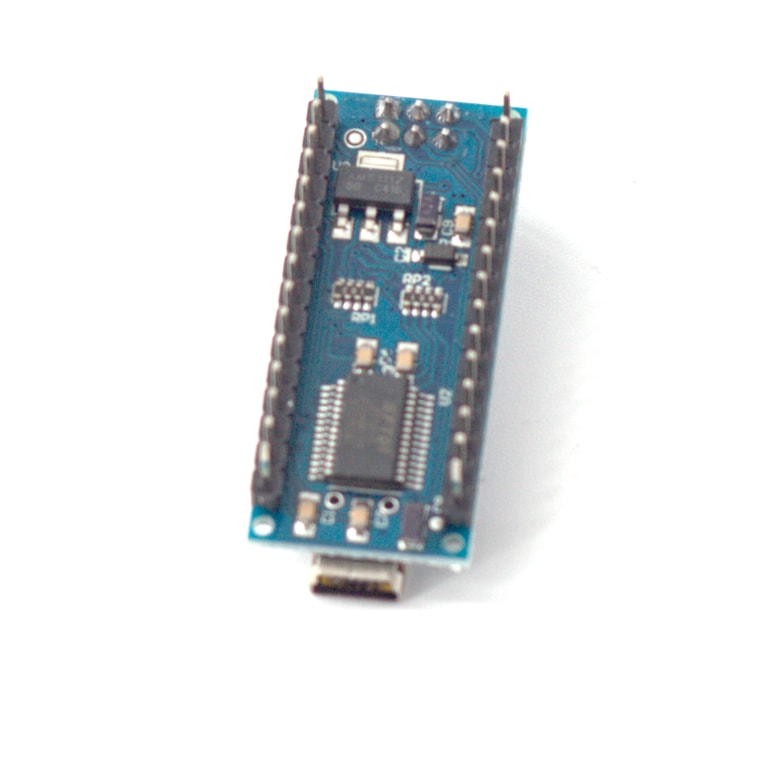

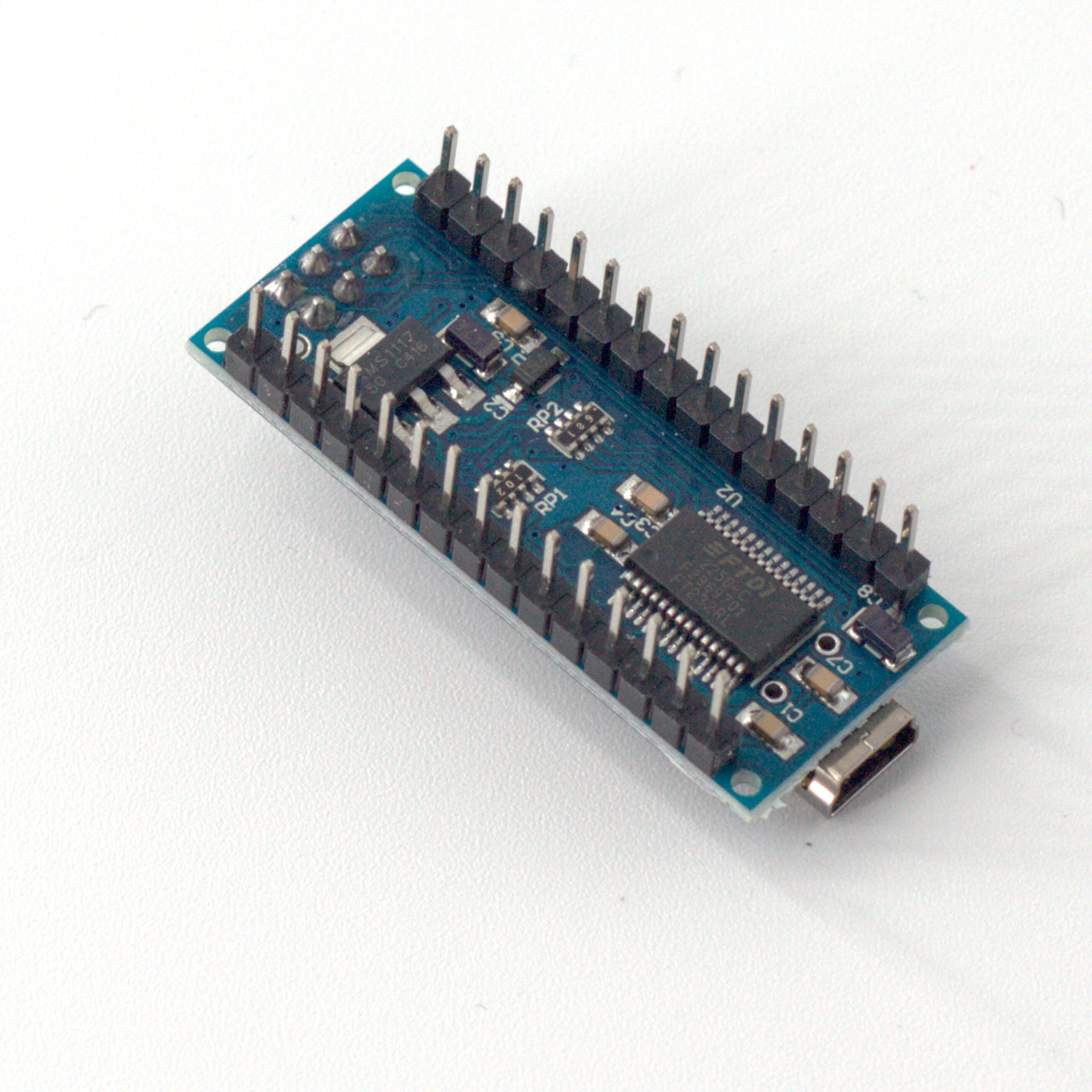

Esijuotetut urospiikkirimat molemmilla pitkillä sivuilla (15 pinniä per puoli) mahdollistavat kortin kytkemisen suoraan tavalliseen koekytkentälevyyn nopeaa prototyyppien rakentamista varten. Sinisessä piirilevyssä on selkeästi merkityt pinninimitykset valkoisella silkkipainolla, reset-painike USB-liittimen lähellä, ICSP-liitin edistyneempää ohjelmointia varten sekä kiinnitysreiät jokaisessa kulmassa pysyviä asennuksia varten.

Ihanteellinen käyttökohteisiin

• Robotiikka- ja mekatroniikkaprojektit
• Koekytkentälevypohjainen prototyyppien kehitys
• STEM-opetus ja Arduino-oppiminen
• IoT-anturisolmut ja sulautetut järjestelmät
• Moottorien ohjaus, anturien lukeminen ja sarjaliikenne
• Puettava elektroniikka ja tilaltaan rajoitetut sovellukset

CH340-ajuri on laajalti tuettu Windows-, Mac- ja Linux-käyttöjärjestelmissä, mikä takaa laajan yhteensopivuuden kehitysympäristösi kanssa. Olitpa aloittelija, joka opettelee mikrokontrolleriohjelmoinnin perusteita, tai kokenut tekijä, joka rakentaa monimutkaisia sulautettuja järjestelmiä, tämä edullinen Nano-yhteensopiva kortti tarjoaa luotettavan ATmega328P-suorituskyvyn taskukokoisessa paketissa.
