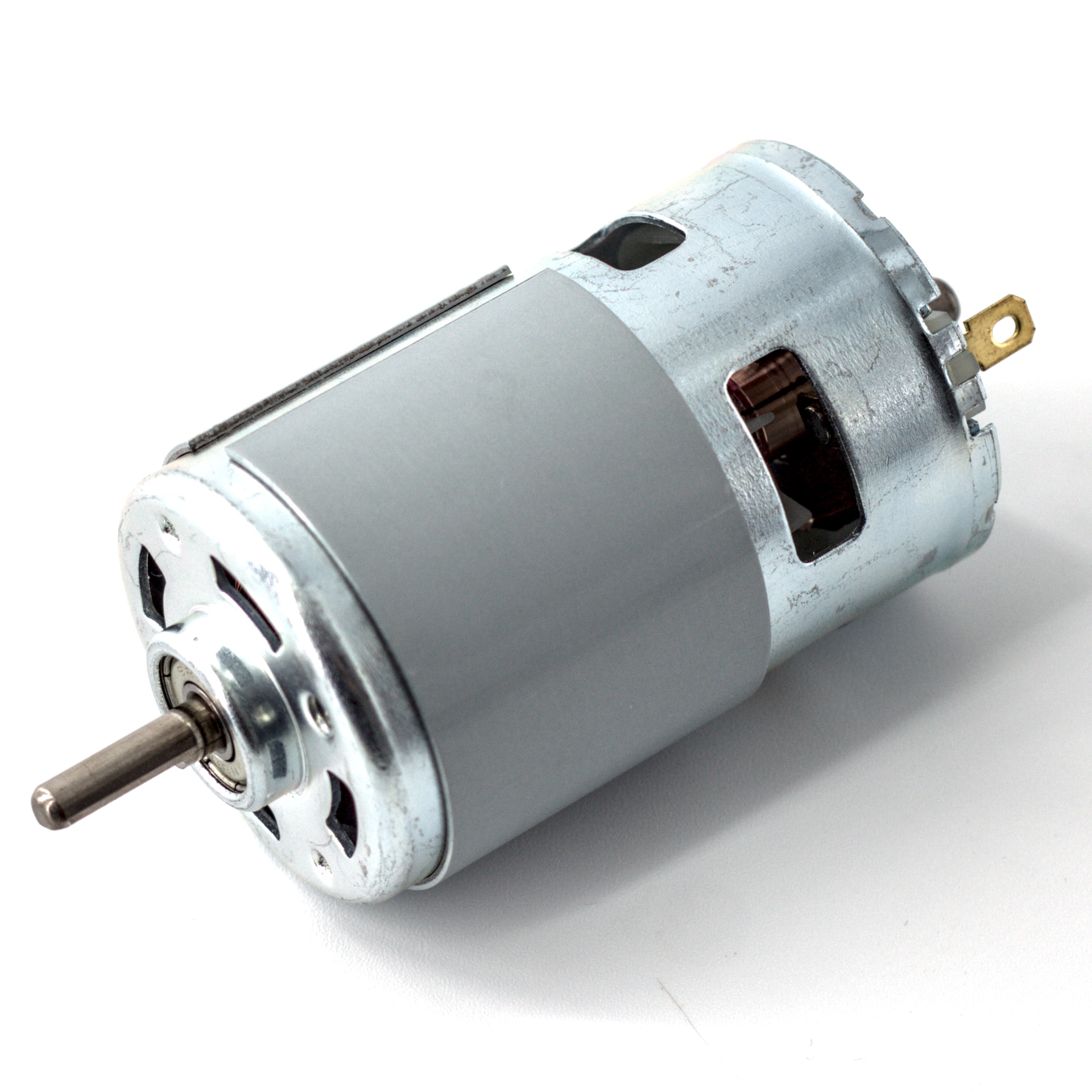

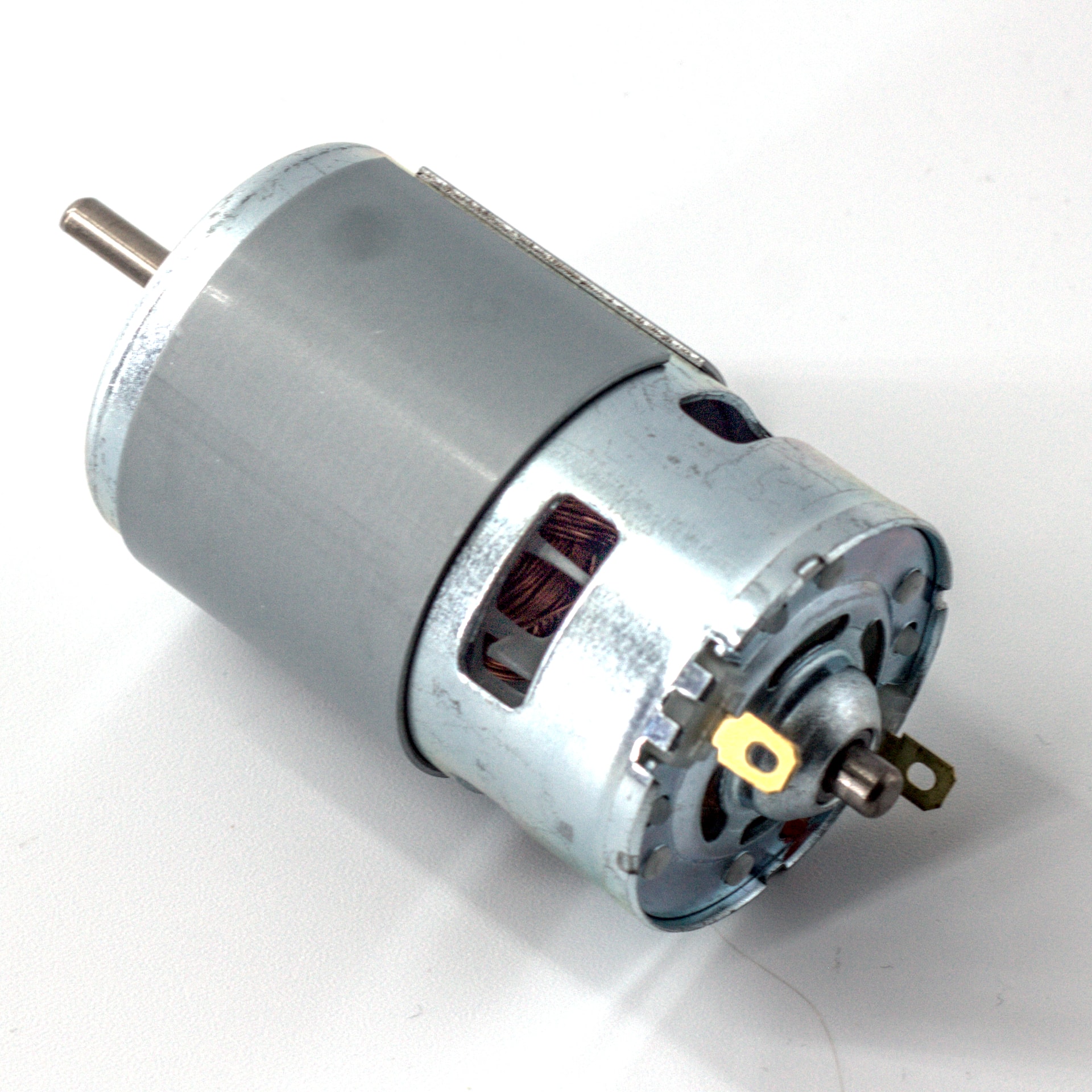

775 DC Moottori 12–24V

775 DC Moottori 12–24V on suorituskykyinen harjallinen tasavirtamoottori, joka on suunniteltu vaativiin robotiikka-, DIY- ja maker-projekteihin. 775-luokan moottori tunnetaan vaikuttavasta vääntömomentistaan ja nopeudestaan kompaktissa koossa, ja se on suosittu valinta robottien vetojärjestelmiin, RC-ajoneuvoihin, sähkötyökaluihin sekä Arduino- ja Raspberry Pi -projekteihin.

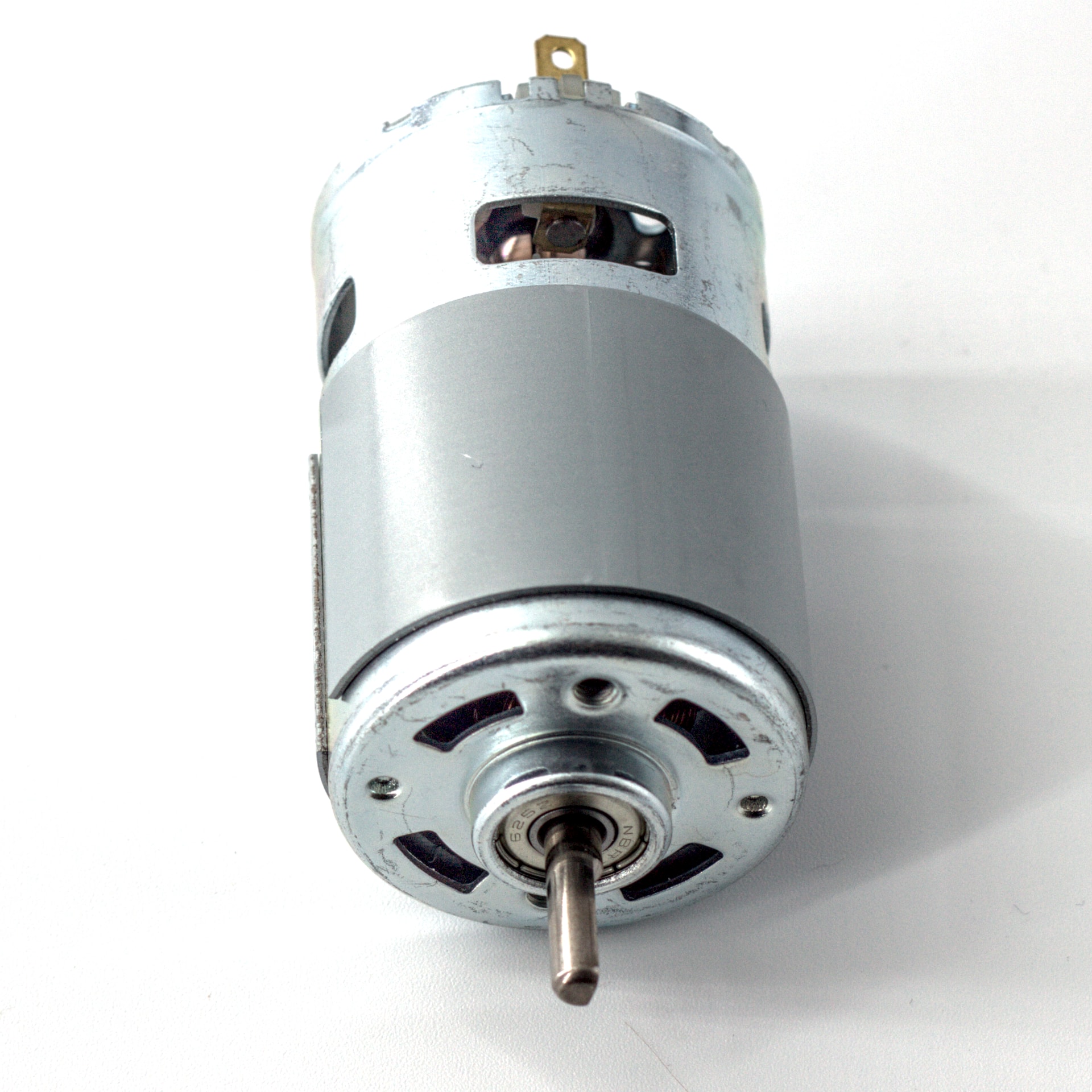

Moottorissa on D-muotoinen (litistetty) 5 mm:n lähtöakseli, joka tarjoaa tukevan mekaanisen liitoksen hammaspyöriin, hihnapyöriin ja kytkimiin — poistaen pyöreiden akselien tyypilliset luistamisongelmat.

Tekniset tiedot

• Moottorityyppi: Harjallinen DC-moottori
• Käyttöjännite: 12V–24V DC
• Nopeus: ~4 100 RPM 12V:lla / ~8 400 RPM 24V:lla
• Akselin halkaisija: 5 mm (D-muotoinen / litistetty)
• Moottorin runko: 42 mm halkaisija × 66,7 mm pituus
• Kokonaispituus: ~98 mm (akseli mukaan lukien)
• Kiinnitysreiät: M4, ~29 mm jakoympyrä
• Laakerit: Kaksoiskuulalaakerit (etu ja taka)
• Paino: ~300–350 g

Kestävä rakenne

Moottori on sijoitettu kestävään sinkkipinnoitettuun teräskoteloon, ja siinä on puhdaskuparinen käämitty roottori sekä kaksi tuulettimen muotoista kestomagneettia luotettavan ja voimakkaan vääntömomentin takaamiseksi. Laadukkaat hiiliharjat varmistavat tasaisen kommutoinnin, kun taas kaksoiskuulalaakerit minimoivat kitkan ja pidentävät käyttöikää. Sisäänrakennettu jäähdytystuuletin haihduttaa tehokkaasti lämpöä, mikä mahdollistaa pitkäkestoisen käytön kuormituksessa.

Monipuoliset käyttökohteet

• Robotiikka: Vetojärjestelmät, robottivarret, liikkuvat alustat
• DIY-sähkötyökalut: Miniporat, leikkuukoneet, kulmahiomakoneet
• RC-ajoneuvot: Autot, veneet ja radio-ohjattavat rakennelmat
• Maker-projektit: Arduino- ja Raspberry Pi -moottoriohjatut sovellukset

Käyttöohjeet

775-moottori kuluttaa jopa 10 A tai enemmän lukitustilanteessa, joten riittävän tehokas virtalähde tai akku on välttämätön. Mikrokontrolleriprojekteissa käytä H-siltaa tai moottoriohjainta, joka on mitoitettu tarvittavalle virralle. Moottori tukee sekä myötä- että vastapäiväistä pyörimissuuntaa vaihtamalla napaisuus kahden juotosliittimen välillä.
